Buckling of Spring: Penyebab, Rasio Kelangsingan, dan Pencegahannya

Apa Penyebab Tekuk pada Pegas Kompresi

Tekuk terjadi ketika pegas kompresi dibebani melewati suatu titik di mana pegas tersebut tidak dapat lagi tetap lurus sepanjang sumbunya, dan kumparan bergeser ke samping alih-alih menekan secara merata. Sebuah pegas tertekuk ketika panjang bebasnya kira-kira lebih dari 4 kali diameter rata-rata kumparan dan tidak ditopang oleh batang, lubang, atau perlengkapan. Ini adalah masalah geometri sebelum menjadi masalah material: pegas yang ramping dan tidak terarah berperilaku seperti kolom tipis di bawah beban, dan ketika gaya tekan melewati ambang kritis, pegas membungkuk ke luar daripada menekan dalam garis lurus.

Konsekuensi praktisnya tidak bersifat akademis. Pegas yang tertekuk bergesekan dengan dinding rumahan, keausannya tidak merata, kehilangan keakuratan gaya, dan pada banyak rakitan akhirnya terikat atau patah pada titik kontak. Siapa pun yang merancang pegas kompresi, atau menyiapkan mesin pegas untuk memproduksinya, perlu mengetahui di mana letak garis tekuk sebelum pegas dimuat di lapangan.

Rasio Kelangsingan: Angka yang Memprediksi Tekuk

Insinyur pegas menggunakan rasio tunggal untuk menandai risiko tekuk sebelum perhitungan beban apa pun: panjang bebas dibagi dengan diameter rata-rata kumparan, ditulis sebagai L / D. Logika yang sama digunakan untuk kolom ramping dalam rekayasa struktur, disesuaikan dengan pegas heliks.

L / D di bawah 2,6: tekuk bukanlah masalah praktis pada pembebanan aksial normal, bahkan tanpa pemandu.
L / D antara 2,6 dan 5,3: tekuk dapat terjadi tergantung pada kondisi akhir; batang pemandu atau selongsong sering kali direkomendasikan sebagai pengaman.
L / D di atas 5,3: pegas akan tertekuk di bawah beban yang jauh di bawah kapasitas pengenalnya kecuali jika dipandu, dan pemanduan dianggap sebagai keharusan, bukan opsional.

Angka-angka ini berasal dari referensi desain pegas klasik seperti buku pegangan teknik Associated Spring/Barnes Group dan masih menjadi dasar desain sebagian besar pabrikan saat ini. Pegas dengan L/D = 4 dan ujung bebasnya dapat kehilangan lebih dari 60 persen kapasitas beban teoretisnya karena tekuk sebelum mencapai ketinggian padat.

Faktor Kondisi Akhir: Mengapa Gesper Pegas yang Sama Berbeda pada Perlengkapan Berbeda

Rasio kelangsingan saja tidak menjelaskan keseluruhan cerita. Cara menahan kedua ujung pegas mengubah beban tekuk kritis secara dramatis, karena ujung pegas yang tetap menahan lengkungan ke samping yang tidak dapat dilakukan oleh ujung pegas yang bebas.

Kondisi Akhir	Deskripsi	Kondisi Akhir Relatif Konstan
Kedua ujungnya dipasang melawan rotasi	Berakhir rata, digiling, dan berbentuk persegi pada pelat kaku	0.5
Satu tetap, satu berengsel	Biasa terjadi pada perlengkapan piston atau pendorong satu sisi	0.707
Kedua ujungnya berengsel (disematkan)	Bebas untuk diputar tetapi terpusat pada kedua ujungnya	1.0
Satu tetap, satu gratis	Pemuatan gaya kantilever, kasus terburuk	2.0

Sebuah pegas yang dipasang pada kedua ujungnya dapat menahan defleksi kira-kira empat kali lipat dari pegas yang sama yang dibebani dengan salah satu ujung bebasnya sebelum tekuk dimulai. Inilah sebabnya mengapa ujung pegas yang dibaut dan diratakan sangat sering digunakan dalam rakitan industri: perlengkapan itu sendiri menjadi bagian dari desain anti tekuk.

Menghitung Lendutan Tekuk Kritis

Untuk desainer yang membutuhkan angka aktual dan bukan aturan praktis, rasio defleksi kritis (defleksi pada tekuk dibagi panjang bebas) dapat diperkirakan dari kurva standar berdasarkan L/D dan konstanta kondisi akhir, dikombinasikan dengan indeks pegas dan rasio Poisson material. Dalam praktiknya, sebagian besar pabrikan melewatkan penghitungan bentuk tertutup dan malah mengambil rasio dari grafik tekuk yang dipublikasikan, lalu mengalikannya dengan panjang bebas pegas untuk mendapatkan defleksi kritis aktual dalam milimeter atau inci.

Sebagai contoh kerja: pegas kompresi baja dengan panjang bebas 60 mm dan diameter rata-rata 12 mm memiliki L/D 5,0. Dengan kedua ujung tetap, rasio defleksi kritis dari grafik standar berada di dekat 0,30, yang berarti pegas dapat dengan aman membelok sekitar 18 mm sebelum risiko tekuk menjadi signifikan. Jika pegas yang sama hanya memiliki satu ujung tetap dan satu ujung bebas, defleksi aman akan turun menjadi sekitar 6 hingga 8 mm. , perbedaan yang cukup besar untuk menggagalkan desain yang tidak pernah diperiksa terhadap kondisi akhir.

Metode berbasis grafik ada karena solusi bentuk tertutup yang tepat untuk tekuk pegas heliks melibatkan lentur efektif pegas dan kekakuan torsional, yang keduanya bergantung pada diameter kawat, diameter kumparan, dan modulus geser material pada saat yang bersamaan. Daripada menyelesaikan hubungan itu dari awal untuk setiap bagian, sebagian besar insinyur pegas menyimpan kurva tekuk, memplot L / D pada satu sumbu, dan membaca rasio defleksi kritis dari garis kondisi akhir yang sesuai. Hal ini lebih cepat dilakukan di pabrik dan dapat diulangi di seluruh tim teknik, yang lebih penting dalam praktik sehari-hari dibandingkan mengurangi angka desimal dari model teoritis.

Contoh Pengerjaan Langkah-demi-Langkah: Memeriksa Desain Pegas Nyata untuk Tekuk

Contoh yang berhasil membuat prosesnya menjadi konkret. Pertimbangkan pegas kompresi yang ditujukan untuk aktuator katup yang dioperasikan dengan tangan, dengan spesifikasi awal sebagai berikut:

Panjang bebas: 80 mm
Diameter kumparan rata-rata: 14 mm
Diameter kawat: 1,8 mm
Lendutan kerja yang dibutuhkan: 22 mm
Pemasangan: pegas terletak longgar di antara dua pelat datar, tidak ada batang pemandu

Langkah pertama adalah rasio kelangsingan: 80 dibagi 14 menghasilkan L/D sebesar 5,7, yang sudah berada di atas ambang batas 5,3 di mana tekuk dianggap lebih mungkin terjadi. Langkah kedua adalah kondisi akhir. Karena pegas hanya berada di antara dua pelat datar tanpa pengikat, kedua ujungnya berperilaku berengsel dan bukannya tetap, sehingga memberikan konstanta kondisi akhir sebesar 1,0, yang merupakan kasus tengah dan bukan kasus terbaik.

Langkah ketiga adalah membaca rasio defleksi kritis untuk L/D sebesar 5,7 dengan ujung yang disematkan dari grafik tekuk standar, yang mendekati 0,20. Mengalikan rasio tersebut dengan panjang bebas 80 mm menghasilkan defleksi kritis hanya sebesar 16 mm. Karena penerapannya memerlukan defleksi kerja sebesar 22 mm, pegas ini akan melengkung sebelum mencapai titik pengoperasian yang diinginkan. Desain seperti yang ditentukan akan gagal dalam pelayanan meskipun diameter kawat dan peringkat beban terlihat benar di atas kertas.

Langkah keempat adalah memperbaikinya. Tiga opsi menyelesaikan masalah tanpa mengubah keluaran gaya pegas: menambahkan batang pemandu melalui ID kumparan berukuran diameter luar sekitar 12 mm, yang meningkatkan defleksi kritis efektif jauh di atas 22 mm; tentukan ujung tertutup dan ujung tanah pada pelat untuk menggerakkan konstanta kondisi ujung menuju 0,5; atau membagi pegas menjadi dua pegas 40 mm secara seri dengan pemandu tengah, yang menurunkan L/D efektif setiap segmen menjadi 2,85, dengan nyaman di bawah ambang batas aman tanpa memerlukan pemandu sama sekali. Pemeriksaan semacam ini, yang dilakukan sebelum perkakas dipotong, jauh lebih murah dibandingkan kegagalan di lapangan yang ditemukan setelah ribuan unit berfungsi.

Indeks Pegas dan Interaksinya dengan Tekuk

Indeks pegas, rasio diameter rata-rata kumparan terhadap diameter kawat, biasanya dibahas dalam konteks konsentrasi tegangan dan kesulitan kumparan, namun indeks ini juga dimasukkan ke dalam perhitungan tekuk karena mempengaruhi rasio antara kekakuan aksial pegas dan kekakuan lenturnya. Pegas indeks rendah, yang dililit rapat relatif terhadap ukuran kawatnya, berperilaku lebih kaku dalam lentur relatif terhadap laju aksialnya, yang sedikit meningkatkan ketahanan tekuk dibandingkan pegas indeks tinggi dengan L/D yang sama.

Dalam praktiknya, hal ini merupakan dampak sekunder. Perubahan indeks pegas dari 6 menjadi 10 menggeser rasio defleksi kritis hanya beberapa poin persentase , jauh lebih kecil dibandingkan ayunan yang disebabkan oleh kondisi ujung atau rasio kelangsingan. Perancang tidak boleh mengandalkan pengencangan indeks pegas sebagai pengganti untuk memandu pegas yang telah melewati ambang batas L/D yang aman, tetapi perlu diketahui sebagai tuas sekunder ketika desain berada dekat dengan batas dan hanya diperlukan margin kecil.

Indeks pegas juga mempunyai implikasi melingkar praktis yang berputar kembali ke kontrol tekuk. Pegas indeks yang sangat rendah, di bawah sekitar 4, lebih sulit untuk digulung secara konsisten pada mesin pegas dan lebih rentan terhadap variasi diameter kumparan, yang dapat membatalkan manfaat tekuk teoretis karena ketidakkonsistenan bagian-ke-bagian. Pegas dengan indeks sangat tinggi, di atas sekitar 12, lebih mudah digulung tetapi secara inheren lebih fleksibel dalam tekukan, yang bekerja melawan ketahanan tekuk. Sebagian besar desain pegas kompresi industri berada pada kisaran indeks 5 hingga 9 sebagian karena alasan ini, menyeimbangkan konsistensi kumparan terhadap tekuk dan kinerja tegangan secara bersamaan.

Tekuk pada Beban Dinamis dan Siklik

Segala sesuatu yang dibahas sejauh ini mengasumsikan beban statis atau diterapkan secara perlahan, yang merupakan cara pembuatan diagram tekuk. Rakitan nyata sering kali memuat pegas secara siklis, dan kondisi dinamis mengubah gambaran sedemikian rupa sehingga grafik statis tidak dapat ditangkap secara langsung.

Tiga efek dinamis penting dalam praktiknya. Pertama, pegas yang beroperasi mendekati ambang tekuk statisnya dapat tertekuk sewaktu-waktu di bawah beban siklik meskipun pegas tersebut melewati pemeriksaan statis, karena beban samping sesaat akibat getaran, ketidaksejajaran, atau benturan dapat mendorong pegas marjinal melewati ambang batas selama sepersekian siklus. Kedua, kejadian tekuk yang berulang memusatkan tegangan lentur pada titik defleksi lateral maksimum, yang mempercepat retak lelah pada lokasi tersebut dibandingkan mendistribusikan tegangan secara merata di sekitar kumparan seperti yang terjadi pada pegas aksial. Ketiga, resonansi penting secara terpisah dari tekuk: jika frekuensi operasi mendekati frekuensi lonjakan alami pegas, kumparan dapat memantul keluar fase satu sama lain, yang terlihat mirip dengan tekuk dari luar tetapi merupakan mode kegagalan yang berbeda dengan perbaikan yang berbeda, biasanya redaman atau perubahan diameter kawat daripada pemandu.

Panduan praktis untuk aplikasi siklik adalah mendesain dengan margin ekstra di bawah ambang batas tekuk statis daripada mendesain sesuai garis. Praktek industri yang umum adalah menjaga defleksi kerja pada atau di bawah 80 persen dari defleksi kritis yang dihitung untuk setiap pegas yang akan mengalami lebih dari beberapa ratus siklus beban. , yang menyerap risiko tambahan dari pembebanan samping dinamis tanpa memerlukan analisis tekuk dinamis penuh pada setiap bagian.

Tempat Risiko Tekuk Paling Banyak Dimunculkan di Berbagai Industri

Buckling tidak didistribusikan secara merata di seluruh aplikasi. Ini terkonsentrasi di mana pun pegas yang panjang dan tidak terarah dipadukan dengan pengemasan yang ketat atau persyaratan defleksi yang tinggi.

Penggerak tekuk dan pendekatan mitigasi yang umum diamati di seluruh area penerapan pegas kompresi.
Area Aplikasi	Pengemudi Tekuk yang Khas	Mitigasi Umum
Rakitan suspensi dan kopling otomotif	Perjalanan panjang diperlukan dalam lubang yang sempit	Selongsong pemandu terintegrasi ke dalam lubang rumah
Aktuator katup industri	Gaya yang tinggi membutuhkan pegas yang lebih panjang dengan diameter yang tetap	Batang pemandu tengah ditambah ujung tertutup dan ujung tanah
Alat genggam dan saklar	Rumah yang sangat ramping membatasi diameter koil	Dua pegas yang lebih pendek dirangkai seri dengan washer tengah
Mesin pengemasan dan penyaluran	Operasi siklus tinggi memperkuat desain marjinal	Margin defleksi ekstra di bawah batas tekuk statis
Furnitur dan perangkat keras mekanis	Tekanan biaya menghambat batang pemandu	Turunkan L / D dengan memperlebar diameter kumparan dalam ruang yang tersedia

Benang merah di kelima kategori ini adalah tekanan pengemasan. Risiko tekuk jarang datang dari perancang yang memilih pegas yang buruk; itu berasal dari rumah, lubang, atau tapak yang memaksa pegas yang lebih panjang dan lebih tipis daripada yang disarankan oleh L/D ideal, itulah sebabnya batang pemandu, selongsong, dan pengaturan pegas terpisah ada sebagai solusi standar dan bukan pengecualian.

Membandingkan Mesin Musim Semi Pendekatan dan Pengaruhnya terhadap Kontrol Tekuk

Tidak setiap mesin pegas memiliki pita toleransi yang sama, dan celah tersebut lebih penting untuk desain yang peka terhadap tekuk dibandingkan untuk pegas yang sederhana dan ramping di mana toleransi yang lebih luas memiliki pengaruh yang kecil.

Perbandingan umum konfigurasi mesin pegas dan seberapa dekat masing-masing konfigurasi dapat menahan geometri yang diasumsikan dalam perhitungan tekuk.
Mesin Musim Semi Type	Kontrol Diameter Kumparan Khas	Paling Cocok untuk Bagian yang Sensitif terhadap Tekuk
Mesin pegas yang digerakkan oleh cam mekanis	Variasi batch-to-batch yang lebih luas, bergantung pada perkakas	Bagian L / D rendah dengan margin tekuk yang besar
Mesin melingkar pegas CNC, loop terbuka	Peningkatan kemampuan pengulangan, beberapa melayang dalam jangka panjang	Bagian L/D sedang dengan batang pemandu sebagai cadangan
Mesin pegas CNC dengan pengumpanan kawat loop tertutup dan pengukuran inline	Toleransi yang ketat dan terus dikoreksi sepanjang lari	L / D tinggi atau bagian yang dipandu dengan ketat dimana jarak bebasnya kecil
Sel penggilingan akhir otomatis dipasangkan dengan mesin pegas	Mengontrol kekuadratan ujung secara langsung, bukan diameter koil	Setiap desain yang mengandalkan kondisi akhir yang tetap atau hampir tetap

Hal yang dapat diambil bagi siapa pun yang menentukan pegas yang peka terhadap tekuk adalah menyesuaikan kemampuan toleransi mesin pegas dengan seberapa dekat desain tersebut dengan ambang tekuknya. Desain dengan margin besar di bawah defleksi kritis dapat mentolerir variasi yang lebih luas dari mesin pegas mekanis yang lebih tua. Desain yang bergantung pada jarak bebas pemandu yang ketat atau kondisi ujung yang hampir tetap memerlukan keluaran yang lebih ketat dan terukur dari mesin pegas CNC loop tertutup, karena penyimpangan diameter kumparan yang kecil pun dapat menutup jarak bebas pemandu atau menggeser kondisi ujung efektif hingga cukup untuk memicu tekuk dalam sebagian kecil dari batch.

Kesalahan Desain Tambahan yang Secara Diam-diam Meningkatkan Risiko Tekuk

Di luar aturan-aturan inti yang telah dibahas, beberapa kesalahan yang kurang jelas muncul berulang kali dalam tinjauan kegagalan lapangan.

Meningkatkan desain pegas yang telah terbukti tanpa memeriksa ulang L/D. Menggandakan panjang bebas agar sesuai dengan rumahan baru sambil mempertahankan diameter kumparan yang sama dapat mendorong desain yang sebelumnya aman melewati ambang batas tekuk.
Dengan asumsi batang pemandu menghilangkan kebutuhan akan bentuk ujung yang persegi. Ujung yang bengkok masih dapat membuat pegas membentur pemandu, sehingga meningkatkan gesekan dan keausan meskipun tekuk penuh dapat dicegah.
Mengabaikan penumpukan toleransi jarak bebas pemandu. Jika lubang housing, batang pemandu, dan OD pegas semuanya berada pada batas toleransi yang longgar secara bersamaan, jarak bebas efektif dapat cukup besar untuk memungkinkan terjadinya tekuk di dalam pemandu itu sendiri.
Memperlakukan pemeriksaan tekuk statis sebagai hal yang cukup untuk suatu bagian yang akan mengalami ribuan siklus beban, tanpa menambahkan margin defleksi yang diperlukan oleh pembebanan siklik.
Mencari pegas pengganti berdasarkan peringkat kekuatan saja. Dua pegas dapat berbagi beban dan defleksi terukur yang sama tetapi berbeda dalam panjang bebas dan diameter kumparan sehingga satu pegas dapat diikatkan pada wadah aslinya dan pegas lainnya tidak.

Aturan Desain yang Mencegah Tekuk Pegas

Kebanyakan kegagalan tekuk pada rakitan produksi disebabkan oleh beberapa pilihan desain yang dapat dihindari. Aturan berikut digunakan dalam desain pegas industri untuk menjaga pegas kompresi tetap stabil melalui langkah kerja penuhnya.

Pertahankan rasio panjang bebas terhadap diameter rata-rata pada atau di bawah 4 jika perakitan memungkinkan, karena hal ini menghilangkan tekuk sebagai masalah desain sepenuhnya dalam banyak kasus.
Gunakan batang pemandu melalui ID pegas atau selongsong di sekeliling OD pegas setelah L/D melebihi 4, berukuran dengan jarak diametral kira-kira 10 persen untuk menghindari pengikatan sambil tetap mengontrol gerakan lateral.
Tentukan ujung tertutup dan ujung tanah daripada ujung terbuka biasa setiap kali pegas menempel pada permukaan datar, karena ujung persegi mendistribusikan beban secara merata dan mengurangi kecenderungan miring ke samping.
Pisahkan pegas panjang menjadi dua atau lebih pegas pendek yang ditumpuk secara seri dengan washer pemandu tengah, yang menurunkan L/D efektif setiap segmen.
Hindari pemuatan di luar pusat. Bahkan pegas yang berada dalam rentang kelangsingan yang aman dapat melengkung jika beban diterapkan beberapa derajat dari sumbu pegas, sehingga keselarasan tempat duduk sama pentingnya dengan rasio itu sendiri.

Bagaimana Presisi Mesin Pegas Mempengaruhi Ketahanan Tekuk

Ketahanan tekuk ditentukan pada gambar desain, namun hanya terwujud jika pegas benar-benar digulung sesuai geometri tersebut. Di sinilah mesin pegas yang digunakan dalam produksi berperan langsung. Mesin pegas CNC yang memiliki toleransi ketat pada konsistensi pitch, diameter kumparan, dan kekuadratan ujung tanah menghasilkan pegas yang berperilaku lebih dekat dengan ambang batas tekuk yang dihitung dibandingkan pegas yang digulung pada peralatan yang tidak dirawat dengan baik.

Tiga toleransi khususnya penting untuk perilaku tekuk:

Konsistensi diameter kumparan di sepanjang badan pegas, karena kumparan yang tidak bulat atau meruncing menggeser L/D efektif menjauhi nilai desain.
Bentuk ujung tanah yang berbentuk persegi, biasanya dijaga dalam jarak 2 hingga 3 derajat tegak lurus pada mesin pegas yang dirawat dengan baik, yang menjaga jalur beban tetap terpusat pada sumbu pegas.
Keseragaman pitch antar kumparan, yang mempengaruhi seberapa merata kompresi pegas dan seberapa simetris responsnya terhadap gaya kecil di luar sumbu.

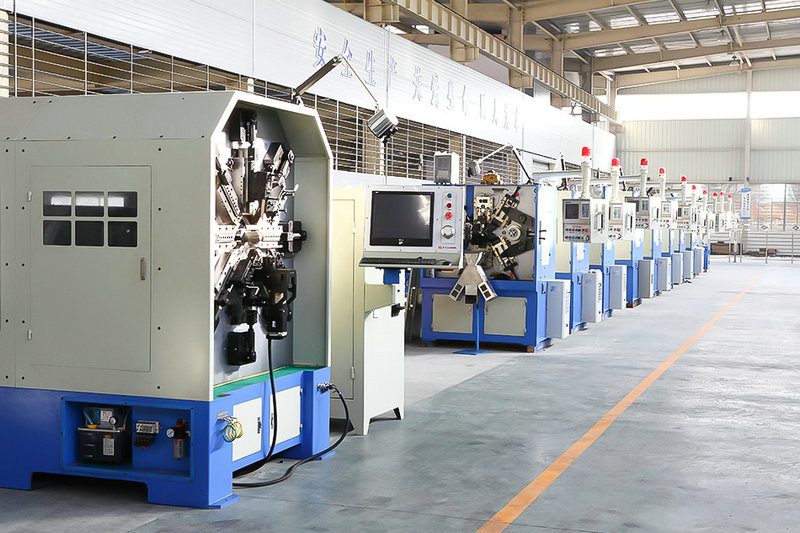

Mesin penggulung pegas CNC modern dengan kontrol umpan kawat loop tertutup dan penggilingan ujung otomatis dapat menahan toleransi diameter kumparan dalam beberapa ratus milimeter, yang cukup ketat sehingga pegas fisik cocok dengan bagan tekuk yang digunakan pada tahap desain. Pegas yang melingkar pada mesin pegas mekanis yang lebih tua tanpa kontrol umpan balik cenderung menunjukkan lebih banyak variasi bagian-ke-bagian, yang merupakan salah satu alasan keluhan tekuk terkadang muncul secara tidak konsisten di seluruh batch produksi dibandingkan di setiap unit.

Apakah Pilihan Material Mengubah Perilaku Tekuk

Material mempengaruhi tekuk secara tidak langsung, melalui rasio Poisson dan modulus geser yang digunakan dalam grafik tekuk, namun pengaruhnya kecil dibandingkan dengan geometri dan kondisi akhir. Peralihan dari kawat musik ke baja tahan karat 302 mengubah defleksi tekuk kritis hanya beberapa persen untuk geometri yang sama , karena kedua bahan tersebut memiliki rasio Poisson yang serupa pada kisaran 0,28 hingga 0,30. Pengungkit yang jauh lebih besar adalah rasio kelangsingan, ketetapan ujung, dan penyelarasan beban. Pemilihan material tetap penting untuk umur kelelahan, ketahanan terhadap korosi, dan kinerja suhu, namun hal ini tidak boleh dianggap sebagai perbaikan tekuk saja.

Mengenali Buckling dalam Majelis yang Ada

Tekuk tidak selalu terlihat jelas dari luar, terutama pada rumah tertutup. Tanda-tanda lapangan yang umum meliputi:

Indikator lapangan bahwa pegas kompresi mengalami tekuk dan bukannya kompresi sepanjang sumbunya.
Gejala yang Diamati	Kemungkinan Penyebabnya
Tanda-tanda keausan yang mencolok atau terang di bagian dalam lubang rumah	Pegas membungkuk ke samping dan menyentuh dinding yang terkena beban
Pembacaan gaya yang tidak konsisten pada ketinggian kompresi yang sama antar unit	Beberapa unit telah melewati ambang tekuk sementara yang lainnya belum
Bunyi gemeretak atau perubahan suara selama penggerakan	Kumparan sesekali bersentuhan dengan rumahan atau batang pemandu
Retak kelelahan dini pada satu kumparan lokal, bukan pada keausan terdistribusi	Pembebanan samping yang berulang akibat tekuk memusatkan tegangan pada satu titik

Jika salah satu dari gejala ini muncul, langkah diagnostik tercepat adalah dengan mengukur panjang bebas dan diameter rata-rata bagian sebenarnya dan menghitung ulang L/D, daripada mengasumsikan nomor desain asli masih berlaku. Keausan perkakas pada mesin pegas seiring berjalannya waktu dapat secara bertahap menggeser diameter kumparan di luar batas toleransi aslinya, sehingga perlu diperiksa apakah keluhan tekuk mulai muncul pada pegas yang berfungsi dengan baik selama bertahun-tahun.

Pertanyaan Yang Sering Diajukan Tentang Spring Buckling

Apa cara paling sederhana untuk mengetahui apakah pegas akan melengkung tanpa melakukan perhitungan penuh

Bagilah panjang bebas dengan diameter rata-rata kumparan. Jika hasilnya di bawah 4, kemungkinan besar tekuk tidak akan menjadi masalah di sebagian besar pertandingan. Jika lebih dari 4, rencanakan batang pemandu, selongsong pemandu, atau kondisi ujung tetap.

Dapatkah pegas tertekuk meskipun tidak pernah mencapai beban maksimum terukurnya

Ya. Tekuk ditentukan oleh defleksi dan kelangsingan, bukan oleh apakah pegas telah mencapai nilai beban yang ditentukan. Pegas yang ramping dan tidak terarah dapat melengkung pada 40 hingga 60 persen defleksi terukurnya.

Apakah menambahkan batang pemandu selalu mengatasi tekuk

Batang pemandu dengan ukuran yang tepat mengatasi sebagian besar kasus tekuk, namun memerlukan jarak yang cukup untuk menghindari pengikatan pada ID kumparan di bawah beban lateral, dan harus cukup panjang untuk menopang pegas melalui langkah terkompresi penuh, tidak hanya pada panjang bebas.

Apakah tekuk lebih sering terjadi pada pegas kompresi atau pegas ekstensi dan torsi

Tekuk seperti dijelaskan di sini khusus untuk pegas kompresi. Pegas ekstensi dibebani dalam tegangan dan tidak tertekuk dengan cara yang sama, dan pegas torsi gagal melalui mekanisme berbeda yang terkait dengan tegangan lentur pada badan dan kaki kumparan, bukan karena ketidakstabilan lateral.

Mengapa dua pegas dari gambar yang sama terkadang berperilaku berbeda saat diberi beban

Variasi kecil pada panjang bebas, diameter kumparan, atau kuadrat ujung dari proses penggulungan dapat menggeser L/D aktual dan kondisi ujung cukup untuk menggerakkan satu bagian lebih dekat ke ambang tekuk dibandingkan bagian lainnya. Inilah sebabnya mengapa pengendalian toleransi pada mesin pegas yang digunakan untuk produksi diperlakukan sebagai bagian dari desain tekuk, bukan masalah kualitas yang terpisah.

Sebaiknya tekuk diperiksa sebelum atau sesudah pembuatan prototipe

Sebelumnya. Memeriksa rasio kelangsingan dan konstanta kondisi akhir pada tahap penarikan jauh lebih murah dibandingkan menemukan tekuk setelah perkakas dan pengaturan mesin pegas sudah dilakukan untuk menjalankan produksi.

Apakah indeks pegas sama pentingnya dengan rasio kelangsingan untuk tekuk

Tidak. Indeks pegas mempunyai efek sekunder yang nyata terhadap resistensi tekuk, biasanya hanya menggeser defleksi kritis dengan persentase kecil. Rasio kelangsingan dan kondisi akhir tetap menjadi dua faktor yang menentukan apakah pegas dapat melengkung.

Berapa banyak margin yang harus dibangun oleh aplikasi siklik di bawah batas tekuk yang dihitung

Pendekatan yang umum dilakukan adalah dengan menjaga defleksi kerja pada atau di bawah sekitar 80 persen dari defleksi kritis yang dihitung untuk setiap pegas yang mengalami pembebanan siklik yang teratur, karena beban samping sesaat dan getaran dapat mendorong desain marginal melewati ambang batas statis secara berkala.

Dapatkah pegas yang lolos pemeriksaan tekuk statis masih gagal dalam aplikasi siklus tinggi

Ya. Pemeriksaan statis memastikan bahwa pegas tidak akan tertekuk di bawah beban yang diterapkan secara perlahan, namun perputaran berulang menimbulkan getaran, ketidaksejajaran sesaat, dan efek lonjakan yang tidak diperhitungkan dalam perhitungan statis, itulah sebabnya margin defleksi ekstra direkomendasikan untuk bagian siklik.

Apakah resonansi merupakan mode kegagalan yang sama dengan tekuk

Tidak. Resonansi, terkadang disebut lonjakan pegas, terjadi ketika frekuensi operasi mendekati frekuensi alami pegas dan kumparan berosilasi keluar fase satu sama lain. Hal ini terlihat mirip dengan tekuk dalam hal keluaran gaya yang tidak menentu, namun hal ini diatasi melalui redaman atau perubahan diameter kawat, bukan melalui pemanduan.

Dapatkah dua pegas dengan beban dan defleksi yang sama masih berbeda perilaku tekuknya

Ya. Peringkat beban dan defleksi bergantung pada diameter kawat, diameter kumparan, dan jumlah kumparan aktif secara bersamaan, sehingga dua pegas dapat cocok di atas kertas namun memiliki panjang bebas atau diameter rata-rata yang berbeda, yang mengubah rasio kelangsingan dan oleh karena itu ambang tekuk untuk setiap bagian.

Apakah jumlah kumparan yang aktif mempengaruhi tekuk secara langsung

Jumlah kumparan aktif mempengaruhi laju pegas dan oleh karena itu panjang bebas yang diperlukan untuk menyalurkan beban tertentu, yang secara tidak langsung mengubah rasio kelangsingan. Ia tidak dimasukkan dalam grafik tekuk sebagai variabel terpisah seperti halnya panjang bebas, diameter rata-rata, dan kondisi akhir.
