Mesin Bending Kawat CNC: Jenis, Spesifikasi & Panduan Pembelian

Apa Sebenarnya Fungsi Mesin Bending Kawat CNC — dan Mengapa Itu Penting

Mesin pembengkok kawat CNC adalah sistem manufaktur otomatis yang mengumpankan, memposisikan, dan membengkokkan kawat logam menjadi bentuk geometris yang presisi menggunakan motor servo yang dikendalikan komputer dan perkakas yang dapat diprogram. Jawaban singkat apakah Anda memerlukannya: jika volume produksi Anda melebihi beberapa ratus bagian kawat yang identik per hari, pembengkokan manual atau semi-otomatis hampir pasti menghabiskan biaya lebih banyak daripada mesin itu sendiri. Penyok kawat CNC modern dapat diproduksi bentuk kawat 2D dan 3D yang kompleks dengan toleransi seketat ±0,1 mm , dengan kecepatan yang tidak dapat ditandingi oleh operator manual secara konsisten.

Platform yang sama yang membengkokkan bentuk kawat struktural juga beroperasi sebagai a mesin pembengkok pegas bila dilengkapi dengan modul perkakas dan perangkat lunak yang sesuai. Kemampuan fungsi ganda ini adalah salah satu alasan mesin pembengkok kawat CNC menjadi pilihan utama di industri mulai dari tempat duduk otomotif hingga manufaktur perangkat medis. Daripada berinvestasi dalam dua sistem terpisah, produsen mengkonfigurasi platform CNC tunggal untuk menangani bentuk kawat dan pegas kompresi atau torsi tergantung pada jadwal produksi.

Artikel ini membahas cara kerja mesin-mesin ini, apa yang membedakan model entry-level dan model kelas atas, industri mana yang paling bergantung pada mesin-mesin tersebut, dan apa yang harus Anda evaluasi sebelum membeli atau meningkatkan sistem.

Mekanika Inti: Cara Kerja Mesin Bending Kawat CNC

Memahami urutan mekanis membantu Anda mengevaluasi spesifikasi mesin secara cerdas daripada membandingkan gambar brosur secara terpisah. Prosesnya dimulai pada sistem pengumpanan kawat, di mana pelurus melepaskan rangkaian kumparan dari gulungan kawat sebelum memasuki kepala pembengkokan. Akurasi pengumpanan pada tahap ini sangat penting — kesalahan 0,5 mm per siklus pengumpanan menyebabkan komponen kompleks dengan 20 tikungan menjadi komponen yang sama sekali tidak dapat digunakan.

Kepala Bending dan Sistem Perkakas

Kepala pembengkok adalah jantung dari setiap mesin pembengkok kawat CNC. Biasanya terdiri dari pin pembengkok tengah, jari pembengkok yang berputar mengelilinginya, dan mekanisme penjepit yang menahan kawat selama pembengkokan. Pada alat berat tingkat pemula, arah tekukan bersifat tetap, artinya operator harus memutar kawat secara manual untuk bagian 3D yang rumit. Pada sistem kelas menengah dan industri, kepala pembengkok itu sendiri berputar — sering disebut kepala pembengkok putar — memungkinkan alat berat membuat bentuk kawat 3D dalam satu siklus tanpa gangguan.

Sistem kelas atas dari produsen seperti Wafios, BendRobotics, dan fitur Meba menekuk kepala dengan hingga 7 sumbu yang dikontrol , memungkinkan geometri yang tidak mungkin dilakukan pada peralatan konvensional. Perkakas itu sendiri — pin, jari, dan pembentuk — biasanya terbuat dari baja perkakas atau karbida yang diperkeras dan ukurannya disesuaikan dengan diameter kawat. Mengganti diameter kawat biasanya memerlukan pertukaran perkakas yang memerlukan waktu 15–45 menit, bergantung pada desain mesin.

Motor Servo dan Kontrol Gerak

Mesin pembengkok kawat CNC modern menggantikan aktuator hidrolik dengan motor servo AC atau DC pada setiap sumbu. Sistem yang digerakkan oleh servo merespons lebih cepat, mengonsumsi lebih sedikit energi, dan memungkinkan pengontrol mencatat data posisi secara real-time untuk verifikasi kualitas. Pengontrol gerak — biasanya unit CNC berpemilik atau PC industri yang menjalankan perangkat lunak khusus — menafsirkan urutan tikungan yang diprogram dan mengoordinasikan semua sumbu secara bersamaan. Kecepatan pengumpanan, sudut tikungan, arah tikungan, dan pemotongan semuanya disinkronkan dalam hitungan milidetik.

Beberapa mesin menggunakan sistem mekanis yang digerakkan oleh bubungan untuk komponen sederhana dan bervolume tinggi yang tidak memerlukan fleksibilitas servo, namun hal ini semakin jarang terjadi pada instalasi baru. Trennya mengarah pada platform serba servo karena dapat mengakomodasi perubahan program yang cepat — suatu keharusan dalam lingkungan kerja di mana 20 bentuk kabel berbeda dapat dijalankan dalam satu shift.

Sistem Pemotongan

Kawat dipotong setelah ditekuk menggunakan mekanisme potong geser atau potong putar. Pemotongan geser lebih cepat dan berfungsi dengan baik untuk kawat lunak hingga keras sedang dengan diameter sekitar 8 mm. Pemotongan putar menghasilkan hasil akhir yang lebih bersih dengan duri minimal, yang penting dalam aplikasi di mana ujung kawat bersentuhan dengan segel, bagian bergerak, atau kulit manusia. Beberapa konfigurasi mesin pembengkok pegas menggunakan alat pemotong khusus yang juga membentuk kumparan ujung secara bersamaan, sehingga menghilangkan operasi sekunder.

Kategori Mesin dan Fungsinya

Mesin pembengkok kawat CNC bukanlah satu kategori. Pasarnya mencakup mesin yang harganya di bawah $30.000 dan memproduksi braket 2D sederhana, hingga sistem melebihi $500.000 yang membengkokkan kawat struktural berat untuk aplikasi otomotif atau konstruksi. Memilih kategori yang salah adalah kesalahan paling umum dan mahal yang dilakukan pembeli.

Kemampuan 2D vs. 3D

Mesin pembengkok kawat CNC 2D membengkokkan kawat dalam satu bidang. Bagian yang sudah jadi dapat diangkat dari permukaan datar tanpa ada bagian yang naik di atas atau di bawah bidang tersebut. Hal ini mencakup sebagian besar bentuk kawat yang digunakan dalam perlengkapan ritel, komponen HVAC, dan perangkat keras konsumen — produk yang tidak memerlukan biaya tambahan untuk kemampuan 3D. Mesin 3D menambahkan sumbu rotasi ke kepala pembengkok atau tabung umpan kawat, memungkinkan bagian tersebut berputar atau berputar dalam tiga dimensi. Rangka kursi otomotif, penyangga pinggang yang ergonomis, dan pemandu kawat medis yang rumit semuanya memerlukan kemampuan 3D.

Mesin Bending Pegas sebagai Sub Kategori

Mesin pembengkok pegas secara teknis merupakan varian khusus dari keluarga mesin pembengkok kawat CNC, yang dioptimalkan untuk menggulung kawat menjadi geometri pegas. Perbedaan mekanis utamanya adalah alat penggulungan — alat penggulung yang diperkeras diposisikan secara tepat relatif terhadap garis tengah kawat untuk mengontrol diameter kumparan — dikombinasikan dengan alat pitch yang menggerakkan kumparan secara aksial. Mesin bending pegas CNC modern dapat berproduksi pegas kompresi, pegas ekstensi dengan kait terbuka atau tertutup, dan pegas torsi dengan sudut kaki berubah-ubah , semuanya dalam siklus program yang sama. Peralihan antar tipe pegas biasanya hanya memerlukan perubahan program dan sedikit penyesuaian perkakas, bukan pergantian alat berat secara penuh.

Kompatibilitas Bahan dan Spesifikasi Kawat

Material yang dibengkokkan mempengaruhi setiap aspek pemilihan mesin: gaya lentur yang diperlukan, geometri perkakas, kompensasi pegas yang diperlukan, dan tingkat keausan perkakas. Mengasumsikan bahwa mesin yang dikhususkan untuk kawat baja ringan akan bekerja sama baiknya pada kawat pegas tahan karat atau karbon tinggi adalah kesalahan yang umum dan mahal.

• Kawat baja ringan (AISI 1006–1018): Bahan yang paling mudah ditekuk, dengan pegas rendah dan keuletan yang baik. Sebagian besar mesin pembengkok kawat CNC diberi peringkat untuk bahan ini pada spesifikasi diameter maksimumnya.
• Baja tahan karat (304, 316, 316L): Membutuhkan gaya lentur sekitar 50–70% lebih besar dibandingkan baja ringan dengan diameter yang sama karena kekuatan tarik yang lebih tinggi dan pegas balik yang lebih besar. Mesin harus diturunkan dayanya sebagaimana mestinya — mesin dengan rating baja ringan 8 mm hanya dapat menangani baja tahan karat 5–6 mm dengan andal.
• Baja pegas karbon tinggi (ASTM A228, A227): Digunakan terutama dalam aplikasi mesin pembengkok pegas. Kekuatan tarik dapat mencapai 2.000 MPa pada pengukur kawat halus, sehingga memerlukan perkakas yang kuat dan algoritma kompensasi springback yang presisi pada pengontrol CNC.
• Kawat aluminium: Persyaratan gaya yang lebih rendah namun secara signifikan lebih lembut, yang berarti tanda perkakas akan terlihat jika penyelesaian permukaan perkakas tidak memadai. Digunakan dalam perlengkapan ringan dan aplikasi tampilan.
• Titanium dan paduan khusus: Memerlukan perkakas khusus, kecepatan pembengkokan yang lebih lambat, dan sering kali anil di antara pengoperasian. Mesin pembengkok kawat CNC untuk bahan-bahan ini biasanya dibuat khusus atau dimodifikasi secara besar-besaran dari platform standar.

Springback — pemulihan elastis kawat setelah lekukan dilepaskan — sangat bervariasi antar material dan bahkan antar kumpulan kawat dari material yang sama. Pengontrol CNC berkualitas tinggi mencakup tabel kompensasi pegas yang menyesuaikan sudut tikungan terprogram aktual di luar sudut target untuk mencapai geometri akhir yang benar. Beberapa sistem menggunakan pengukuran dalam proses dengan kamera atau probe kontak untuk mendeteksi sudut tikungan sebenarnya dan mengoreksinya secara real time, sehingga mengurangi sisa pada bagian pertama dari program baru yang dijalankan.

Pemrograman dan Perangkat Lunak: Pembeda Kompetitif yang Nyata

Dua mesin dengan spesifikasi mekanis yang hampir sama dapat menghasilkan hasil nyata yang sangat berbeda tergantung pada platform perangkat lunaknya. Waktu pemrograman, efisiensi pergantian, dan kemampuan untuk mengimpor geometri dari sistem CAD kini sama pentingnya dengan kemampuan mekanis — terutama di lingkungan dengan proses produksi yang singkat dan seringnya pergantian komponen.

Pemrograman Offline dan Impor CAD

Platform perangkat lunak mesin pembengkok kawat CNC terkemuka — termasuk sistem milik Wafios Wafios FMG, Simplex, dan Numalliance — memungkinkan operator mengimpor geometri kawat langsung dari file DXF atau STEP. Perangkat lunak ini menghitung urutan tikungan yang diperlukan, posisi perkakas, dan perkiraan pegas secara otomatis. Ini berarti program komponen baru dapat dibuat secara offline dalam waktu 20–60 menit daripada menghabiskan waktu berjam-jam di mesin untuk menjalankan komponen uji coba. Dalam lingkungan dengan campuran tinggi, kemampuan ini saja dapat pulih 2–4 jam mesin per shift yang jika tidak, akan hilang karena pergantian.

Simulasi dan Deteksi Tabrakan

Sebelum menjalankan program baru pada mesin sebenarnya, perangkat lunak simulasi menampilkan urutan pembengkokan lengkap dalam 3D, menandai potensi benturan antara perkakas pembengkok, kawat, dan bagian komponen yang sudah dibengkokkan. Hal ini sangat berharga untuk bentuk kawat 3D yang rumit di mana tikungan buta dapat mendorong kawat ke kepala mesin. Menangkap tabrakan dalam simulasi, bukan dalam produksi, akan mencegah kerusakan perkakas yang memerlukan biaya perbaikan sebesar $2.000–$15.000, bergantung pada jenis mesin.

Spesifik Perangkat Lunak Mesin Bending Pegas

Perangkat lunak mesin pembengkok pegas menambahkan parameter yang tidak ada dalam program pembengkokan kawat umum: diameter kumparan, pitch, panjang bebas, jumlah kumparan aktif, dan konfigurasi ujung. Platform canggih memungkinkan operator memasukkan spesifikasi fungsional pegas — laju pegas, beban kerja pada defleksi tertentu — dan perangkat lunak menghitung kembali diameter kawat dan geometri kumparan yang diperlukan, kemudian menghasilkan program alat berat secara otomatis. Hal ini menghilangkan iterasi manual yang biasanya dilakukan oleh perancang pegas melalui uji coba kumparan dan pengujian beban.

Konektivitas Data dan Integrasi Industri 4.0

Mesin pembengkok kawat CNC modern semakin mendukung protokol data OPC-UA atau MQTT, sehingga memungkinkan data produksi — jumlah siklus, kode kesalahan, pembacaan gaya tekuk, dan pengidentifikasi program — dialirkan ke sistem eksekusi manufaktur secara real time. Hal ini memungkinkan perencana produksi untuk memantau keluaran sesuai jadwal tanpa perlu bersusah payah, dan tim pemeliharaan dapat melacak siklus keausan perkakas dan menjadwalkan penggantian sebelum kegagalan terjadi. Mesin yang tidak memiliki antarmuka ini menjadi sebuah beban dalam fasilitas yang menerapkan strategi pengumpulan data di seluruh pabrik.

Industri dan Aplikasi yang Mendorong Permintaan Pembengkokan Kawat CNC

Pasar peralatan pembentuk kawat global bernilai sekitar $1,8 miliar pada tahun 2023 dan terus tumbuh, terutama didorong oleh persyaratan bobot otomotif yang lebih ringan, pertumbuhan di sektor perangkat medis, dan perluasan infrastruktur pemenuhan e-niaga yang memerlukan penyimpanan kabel dan komponen tampilan dalam jumlah besar.

Manufaktur Otomotif

Otomotif adalah pasar akhir tunggal terbesar untuk mesin pembengkok kawat CNC. Kendaraan penumpang pada umumnya berisi 200–400 bentuk kawat individu , mulai dari pegas rangka kursi dan busur penyangga pinggang hingga batang penyangga kap mesin, sambungan wiper kaca depan, dan pemandu kabel ruang mesin. Kendaraan listrik menambah kompleksitas bentuk kawat dalam sistem retensi modul baterai dan rakitan manajemen termal. Pemasok otomotif Tingkat 1 biasanya mengoperasikan beberapa mesin pembengkok kawat CNC per sel produksi, dengan waktu pergantian di bawah 10 menit sesuai ekspektasi kontrak dari pelanggan OEM.

Alat Kesehatan dan Instrumen Bedah

Pembengkokan kawat medis mencakup kawat pemandu nitinol, alat bedah tahan karat, komponen implan ortopedi, dan rangka kawat rumit yang digunakan dalam perangkat bedah invasif minimal. Aplikasi ini menuntut akurasi posisi setinggi mungkin — toleransi ±0,05 mm merupakan hal yang umum — dikombinasikan dengan ketertelusuran lengkap lot material dan parameter mesin untuk kepatuhan terhadap peraturan. Mesin pembengkok kawat CNC yang digunakan dalam produksi medis biasanya menjalankan program sertifikasi yang mencatat setiap parameter tikungan untuk setiap komponen dan menyimpan data berdasarkan nomor seri komponen yang unik.

Manufaktur Musim Semi

Produsen pegas khusus mengoperasikan mesin pembengkok pegas CNC sebagai peralatan produksi utama mereka. Toko pegas berukuran sedang mungkin akan beroperasi 5–20 mesin bending pegas CNC secara bersamaan , masing-masing menghasilkan jenis pegas yang berbeda. Aplikasinya mencakup suspensi otomotif dan pegas rangkaian katup, pegas mesin industri, elektronik konsumen (saklar keyboard, mekanisme pena), dan sistem aktuasi ruang angkasa. Segmen mesin pembengkok pegas adalah salah satu sub-kategori dengan pertumbuhan tercepat karena permintaan dari sistem baterai kendaraan listrik dan sektor penyimpanan energi, di mana pemuatan pegas yang tepat sangat penting untuk kompresi sel dan manajemen kontak termal.

Perlengkapan Ritel dan Sistem Tampilan

Rak pajangan kawat, pemisah rak, pengait pasak, dan sistem keranjang diproduksi dalam volume besar oleh produsen bentuk kawat khusus yang melayani jaringan ritel. Segmen ini menghargai throughput yang tinggi dibandingkan presisi yang ekstrem — mesin pembengkok kawat CNC 2D yang beroperasi pada 1.500 komponen per jam pada program pengait ritel sederhana mewakili inti dari banyak bisnis perlengkapan display. Biaya material yang rendah dan harga tingkat komoditas di segmen ini mengutamakan waktu kerja alat berat dan efisiensi pergantian.

HVAC dan Manufaktur Peralatan

Rak lemari es, rak oven, penyangga drum mesin cuci, dan rangka kisi-kisi HVAC semuanya merupakan produk berbentuk kawat yang diproduksi pada mesin pembengkok kawat CNC. Ini adalah bentuk kawat bervolume tinggi dan relatif sederhana di mana mesin 2D atau 3D sederhana yang berjalan dalam mode otomatis dengan intervensi operator minimal adalah model produksi standarnya. Baja tahan karat dan baja ringan galvanis merupakan material dominan di segmen ini.

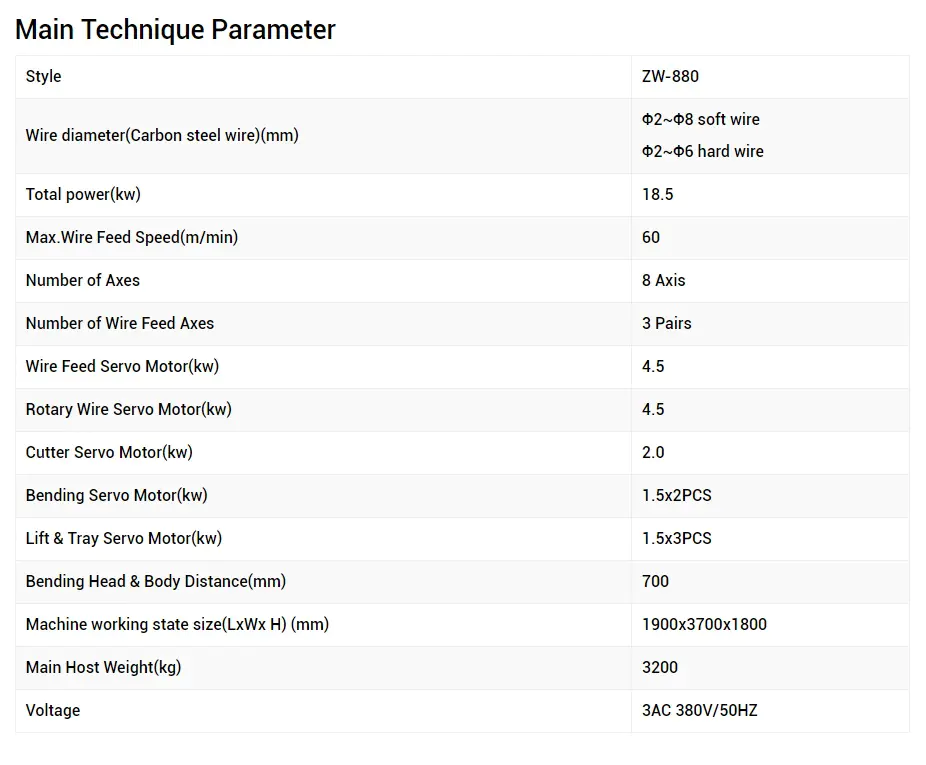

Spesifikasi Utama untuk Dievaluasi Sebelum Membeli

Spesifikasi mesin tidak selalu dapat dibandingkan secara langsung antar produsen, dan beberapa angka dinyatakan dalam kondisi terbaik yang mungkin tidak mencerminkan persyaratan produksi Anda yang sebenarnya. Kriteria berikut harus dievaluasi secara kritis untuk setiap keputusan pembelian.

• Kisaran diameter kawat: Selalu verifikasi bahwa diameter terukur dapat dicapai dengan bahan dan temper kawat spesifik Anda, bukan hanya baja ringan yang dianil lunak. Minta produsen untuk mendemonstrasikan mesin tersebut dengan material asli Anda.
• Jumlah sumbu yang dikendalikan: Lebih banyak sumbu memungkinkan bagian yang lebih kompleks, namun juga menambah kompleksitas dan biaya pemrograman. Jangan membeli kemampuan 6 sumbu jika rangkaian produk Anda hanya membutuhkan 3 sumbu.
• Gaya lentur dan torsi: Dinilai dalam kN atau Nm, ini menentukan ukuran kawat maksimum dan kekerasan yang dapat ditangani mesin. Pertimbangkan margin minimum 20% di atas kebutuhan yang Anda hitung untuk mengakomodasi variasi material dan keausan perkakas.
• Akurasi dan pengulangan umpan: Carilah akurasi umpan ±0,1 mm atau lebih baik. Pengulangan (kemampuan mesin untuk mencapai posisi yang sama secara konsisten) seringkali lebih baik daripada akurasi absolut dan lebih relevan dengan kualitas produksi.
• Waktu pergantian: Minta demonstrasi langsung dari peralihan total antara dua bagian program yang berbeda. Ini lebih informatif daripada gambar lembar spesifikasi apa pun.
• Ekosistem perangkat lunak: Evaluasi kemampuan pemrograman offline, dukungan format impor CAD, opsi ekspor data, dan ketersediaan dukungan perangkat lunak terlatih di wilayah Anda.
• Ketersediaan suku cadang dan waktu tunggu: Sebuah mesin yang diam selama 6 minggu menunggu penggerak servo berpemilik jauh lebih mahal daripada harga pembeliannya. Pastikan suku cadang aus dan komponen penting tersedia secara lokal atau tersedia dengan waktu tunggu yang dapat diserap oleh jadwal produksi Anda.
• Dukungan pelatihan dan commissioning: Mesin pembengkok kawat CNC yang baru biasanya memerlukan komisioning di lokasi dan pelatihan operator selama 3–5 hari untuk mencapai hasil produksi yang andal. Konfirmasikan apa yang termasuk dalam harga pembelian dan apa yang dikenakan biaya tambahan.

Tolok Ukur Produktivitas: Seperti Apa Produksi Sebenarnya

Angka waktu siklus yang dipublikasikan dari produsen mesin mewakili kondisi ideal — kabel bersih, geometri sederhana, perkakas optimal, operator berpengalaman. Produksi sebenarnya dalam lingkungan manufaktur pada umumnya berjalan pada 65–85% dari nilai throughput ketika memperhitungkan pergantian material, penghentian kecil, sisa pada permulaan program, dan pemeliharaan terjadwal. Merencanakan sekitar 70% dari nilai throughput adalah pendekatan yang konservatif dan dapat dipertahankan untuk tujuan perencanaan kapasitas.

Pertimbangkan bengkel yang memproduksi bentuk kawat baja tahan karat dengan 12 tikungan, menggunakan mesin pembengkok kawat CNC 4-sumbu dengan kecepatan 400 bagian per jam pada kawat baja ringan 4 mm. Dengan baja tahan karat dengan diameter yang sama, diperkirakan terjadi pengurangan kecepatan sebesar 30–40% karena kekuatan material yang lebih tinggi — sebut saja 250–280 bagian per jam pada efisiensi penuh, atau sekitar 175–200 bagian per jam pada pemanfaatan 70%. Selama shift 8 jam, hal ini menghasilkan sekitar 1.400–1.600 suku cadang — angka yang harus selaras dengan target permintaan dan inventaris harian Anda sebelum melakukan pembelian mesin.

Untuk aplikasi mesin pembengkok pegas, keluaran sangat bergantung pada kompleksitas pegas. Pegas kompresi silinder sederhana tanpa konfigurasi ujung khusus dapat bekerja dengan kecepatan 300–500 lembar per menit pada kumparan CNC berkecepatan tinggi. Pegas torsi dengan dua kaki yang diposisikan tepat pada orientasi sudut berbeda mungkin hanya bekerja dengan kecepatan 20–50 buah per menit. Keduanya diproduksi pada kategori mesin yang sama — geometri menentukan tingkat keluaran, bukan hanya kecepatan tetapan mesin.

Persyaratan Pemeliharaan dan Total Biaya Kepemilikan

Harga pembelian mesin pembengkok kawat CNC biasanya 50–65% dari total biaya selama masa pengoperasian 10 tahun. Sisanya adalah peralatan, pemeliharaan, dan konsumsi energi. Memahami biaya-biaya ini di awal akan mencegah kejutan anggaran yang melemahkan alasan bisnis investasi.

Keausan dan Penggantian Perkakas

Pin dan jari yang dapat ditekuk adalah barang yang dapat dikonsumsi. Pada mesin produksi tinggi yang menggunakan kawat tahan karat, pin pembengkok mungkin akan bertahan lama 500.000–2.000.000 siklus sebelum penggantian. Pada 250 bagian per jam dengan 12 tikungan per bagian, itu berarti 3.000 tikungan per jam — yang berarti sebuah pin perlu diganti setiap 170–670 jam waktu produksi. Perkakas karbida bertahan 3–5× lebih lama dibandingkan baja perkakas standar tetapi biayanya 4–6× lebih mahal per unitnya. Pilihan yang tepat bergantung pada volume produksi dan toleransi waktu henti Anda.

Jadwal Pemeliharaan Preventif

Pabrikan biasanya merekomendasikan pemeriksaan pelumasan harian, pemeriksaan mingguan rol pelurus dan rol penggerak, pemeriksaan bulanan kopling motor servo dan umpan balik encoder, dan pemeriksaan tahunan rakitan bantalan kepala lentur. Mesin yang beroperasi di lingkungan berdebu atau basah — umum di bengkel fabrikasi — memerlukan pembersihan dan pemeriksaan selungkup listrik yang lebih sering. Mengabaikan sistem pelurus adalah kesalahan perawatan yang paling umum: rol pelurus yang aus menyebabkan sisa kumparan pada kawat, sehingga menimbulkan kesalahan posisi yang muncul sebagai variasi acak pada geometri bagian akhir.

Konsumsi Energi

Mesin pembengkok kawat CNC serba guna dengan kisaran diameter kawat 4–8 mm biasanya menarik 3–8 kW selama pembengkokan aktif , dengan puncaknya selama fase akselerasi. Angka ini jauh lebih rendah dibandingkan mesin hidraulik serupa, yang menganggur pada tekanan pompa penuh. Penghematan energi dari peralihan dari sistem hidraulik ke sistem yang digerakkan oleh servo sering kali memberikan kontribusi yang berarti terhadap penghitungan pengembalian peningkatan alat berat, khususnya di fasilitas dengan biaya listrik tinggi atau program pengurangan karbon aktif.

Integrasi Otomasi: Melampaui Mesin Itu Sendiri

Mesin pembengkok kawat CNC mandiri seringkali hanya merupakan salah satu komponen dalam sel produksi otomatis yang lebih luas. Output dari mesin pembengkok dapat diumpankan langsung ke perlengkapan pengelasan, mesin press pembentuk, stasiun perakitan, atau sistem inspeksi. Mendesain antarmuka ini dengan benar sejak awal jauh lebih murah daripada melakukan retrofit setelah instalasi.

Konfigurasi otomasi hilir yang umum mencakup pelepasan sabuk konveyor untuk bentuk kawat 2D bervolume tinggi, penempatan komponen robotik untuk bentuk 3D yang orientasinya penting untuk perakitan hilir, sistem inspeksi penglihatan yang memeriksa geometri bagian yang telah selesai terhadap templat CAD dan menolak bagian yang tidak dapat ditoleransi sebelum mencapai jalur perakitan, dan pengubah gulungan koil otomatis yang menyambung kawat masuk tanpa menghentikan mesin — menghilangkan satu-satunya sumber waktu henti tak terencana terbesar pada instalasi pembengkokan kawat CNC produksi tinggi.

Untuk sel mesin pembengkok pegas, sistem penghitungan, penyortiran, dan pengemasan otomatis merupakan standar dalam produksi pegas bervolume tinggi. Mata air dibuang ke pengumpan mangkuk getar yang mengarahkannya untuk pengemasan otomatis atau operasi sekunder seperti pengaturan panas, peening shot, atau pelapisan. Mengintegrasikan sistem ini memerlukan perhatian yang cermat terhadap geometri pegas — pegas yang cenderung kusut akan menyebabkan kemacetan terus-menerus pada peralatan penanganan getaran, sebuah masalah yang jauh lebih mudah diselesaikan pada tahap desain dibandingkan setelah peralatan dipasang.

Pertanyaan Yang Sering Diajukan Tentang Mesin Bending Kawat CNC

Berapa volume produksi minimum yang membenarkan mesin pembengkok kawat CNC?

Tidak ada batasan universal, namun sebagian besar produsen berpendapat bahwa pembengkokan kawat CNC menjadi hemat biaya pada volume di atas 500–1.000 komponen identik per hari untuk komponen yang memerlukan lebih dari 3 pembengkokan. Di bawah volume ini, perkakas manual atau semi-otomatis dengan peralatan yang lebih sederhana biasanya menawarkan pengembalian yang lebih baik. Job shop yang menangani pekerjaan dengan campuran sangat tinggi dan volume rendah kadang-kadang membenarkan mesin CNC secara khusus karena kemampuan pergantiannya yang cepat dibandingkan dengan hasil yang dihasilkan saja.

Bisakah mesin pembengkok kawat CNC dan mesin pembengkok pegas merupakan unit yang sama?

Ya. Banyak platform pembengkokan kawat CNC modern dapat dikonfigurasi untuk penggulungan pegas dengan memasang perkakas penggulungan dan pitch yang sesuai. Perangkat lunak juga harus mendukung parameter pegas. Namun, mesin yang dioptimalkan untuk bentuk kawat mungkin tidak mencapai kecepatan pengumpanan atau resolusi sudut yang diperlukan untuk produksi pegas kawat halus berkecepatan tinggi. Jika pegas adalah produk utama Anda, mesin pembengkok pegas yang dibuat khusus akan mengungguli mesin pembengkok kawat serbaguna yang disesuaikan untuk pekerjaan pegas.

Berapa lama waktu yang dibutuhkan untuk memprogram part baru pada mesin pembengkok kawat CNC?

Dengan perangkat lunak pemrograman offline dan file DXF dari bagian yang sudah jadi, pemrogram berpengalaman dapat menghasilkan program kerja dalam 30–90 menit untuk bentuk kawat standar 2D atau 3D. Pemrograman pada mesin tanpa alat offline dapat memerlukan waktu 2–6 jam untuk bagian yang rumit, termasuk uji coba dan penyesuaian. Program pegas seringkali lebih cepat karena geometrinya lebih teratur dan perangkat lunak melakukan lebih banyak penghitungan secara otomatis.

Bahan kawat apa yang dapat ditangani oleh mesin pembengkok kawat CNC standar?

Mesin standar menangani baja ringan, baja tahan karat (dengan kapasitas penurunan daya), dan aluminium. Kawat pegas karbon tinggi ditangani oleh mesin yang dioptimalkan pegas dan beberapa pembengkok kawat umum. Titanium, Nitinol, dan paduan khusus biasanya memerlukan mesin yang dimodifikasi atau disesuaikan, dan beberapa aplikasi memerlukan perkakas yang dipanaskan untuk mencapai keuletan yang memadai.

Bagaimana cara kerja kompensasi springback dalam praktiknya?

Pengontrol alat berat menambahkan overbend yang dihitung ke setiap sudut yang diprogram untuk mengkompensasi pemulihan elastis setelah perkakas dilepaskan. Nilai kompensasi ini ditentukan secara empiris — mesin membengkokkan benda uji, mengukur sudut sebenarnya yang dicapai, dan menghitung koreksi yang diperlukan. Sistem modern membuat meja pegas berdasarkan jenis dan diameter material, sehingga kompensasi diterapkan secara otomatis saat material dipilih. Sistem pengukuran dalam proses dapat memperbarui nilai kompensasi secara real-time berdasarkan hasil pengukuran aktual, sehingga mengurangi jumlah benda uji yang diperlukan saat memulai program baru.
