Bagaimana Cara Kerja Mesin Bending? Panduan Pembengkokan Pegas

Cara Kerja Mesin Bending: Prinsip Inti

Mesin pembengkok bekerja dengan menerapkan gaya terkendali pada benda kerja — biasanya logam, kawat, atau tabung — untuk mengubahnya menjadi sudut atau bentuk tertentu tanpa memotong atau mengelas. Mesin ini menggunakan kombinasi pukulan (cetakan atas), cetakan (cetakan bawah), dan pengukur belakang untuk memposisikan dan membengkokkan material dengan akurasi yang dapat diulang. Mekanika dasar bergantung pada kelebihan kekuatan luluh material sehingga material mengalami deformasi permanen, namun tetap berada di bawah kekuatan tariknya untuk menghindari patah.

Dalam praktiknya, ketika pukulan turun ke dalam cetakan, hal itu memaksa lembaran logam atau kawat untuk menyesuaikan diri dengan geometri cetakan. Sudut yang dicapai tergantung pada kedalaman penetrasi, lebar bukaan cetakan, dan karakteristik pegas material itu sendiri. Mesin tekuk CNC modern mengontrol semua variabel ini secara digital, memungkinkan toleransi seketat ±0,1° pada sudut tekukan dan ±0,1 mm pada posisi pengukur belakang.

Ada beberapa metode pembengkokan utama dalam penggunaan industri, masing-masing cocok untuk bahan dan volume produksi yang berbeda:

• Pembengkokan udara: Pukulan tersebut mendorong material ke dalam cetakan tanpa keluar dari posisi terbawah. Sudut akhir tergantung pada kedalaman penetrasi pukulan. Ini adalah metode yang paling fleksibel dan mencakup lebih dari 60% operasi rem tekan di seluruh dunia.
• Bottoming (pembengkokan bawah): Pukulan tersebut mendorong material sepenuhnya ke dalam cetakan, menghasilkan sudut yang sangat presisi. Springback minimal karena material terkompresi penuh. Membutuhkan lebih banyak tonase — biasanya 3–5 kali lebih banyak daripada pembengkokan udara.
• Penciptaan: Metode tekanan tertinggi, dimana punch dan die menekan material hingga mendekati nol springback. Digunakan untuk toleransi yang sangat ketat, sering kali dalam manufaktur komponen luar angkasa atau medis.
• Pembengkokan gulungan: Tiga gulungan secara bertahap melengkungkan lembaran atau pelat menjadi busur atau silinder. Umum dalam fabrikasi pipa dan pekerjaan baja struktural.
• Pembengkokan tarik putar: Digunakan terutama untuk tabung dan profil. Sebuah cetakan penjepit menahan tabung sementara cetakan tikungan berputar mengelilingi pusat tetap, menarik tabung ke dalam bentuk. Penting untuk tikungan radius sempit pada pipa knalpot dan roll cage.

Komponen Utama Di Dalam Mesin Bending

Memahami fungsi setiap bagian membantu operator memecahkan masalah dan mengoptimalkan kualitas keluaran. Setiap mesin pembengkok, apa pun jenisnya, memiliki seperangkat komponen mekanis dan kontrol yang sama.

Rangka dan Tempat Tidur

Rangka mesin adalah struktur baja yang dilas atau dicor yang menyerap gaya lentur tanpa membelok. Pada rem tekan besar dengan kapasitas 400 ton atau lebih, lapisannya menyimpang secara signifikan saat diberi beban — terkadang 0,3–0,5 mm pada rentang 4 meter. Mesin yang lebih baik menggunakan sistem mahkota (berbasis baji mekanis atau hidrolik) untuk mengimbangi defleksi ini dan menjaga konsistensi sudut di seluruh panjang bagian.

Ram (Balok Atas)

Ram membawa perkakas atas (punch) dan digerakkan ke bawah oleh silinder hidrolik, penggerak servo-listrik, atau eksentrik mekanis. Rem tekan servo-listrik, kini menjadi standar di bengkel lembaran logam presisi, mencapai kemampuan pengulangan posisi ±0,01 mm — jauh lebih baik dibandingkan desain hidrolik konvensional, yang biasanya mencapai ±0,04 mm.

Perkakas: Pukulan dan Mati

Jari-jari ujung pukulan, lebar bukaan cetakan (bukaan V), dan radius bahu cetakan semuanya secara langsung mempengaruhi kualitas tikungan. Aturan standarnya adalah bukaan V harus 6–10 kali ketebalan material. Misalnya, pembengkokan baja ringan 3 mm biasanya menggunakan cetakan V 20–24 mm. Penggunaan cetakan yang terlalu sempit menyebabkan penipisan dan keretakan material secara berlebihan; dadu yang terlalu lebar akan meningkatkan pegas dan mengurangi akurasi sudut.

Sistem Pengukur Belakang

Pengukur belakang adalah penahan bermotor yang memposisikan material tepat sebelum setiap tikungan. Pengukur belakang multi-sumbu modern (biasanya 4–6 sumbu) memungkinkan kontrol CNC terhadap kedalaman dan tinggi, memungkinkan komponen bergelang yang rumit diproduksi secara otomatis tanpa mengubah posisi secara manual. Akurasi pengukur belakang secara langsung menentukan toleransi panjang flensa, yang pada rem tekan CNC yang dirawat dengan baik akan bekerja ±0,1 hingga ±0,2 mm.

Pengontrol CNC

Mesin pembengkok modern menjalankan pengontrol CNC khusus (Delem, Cybelec, atau sistem berpemilik) yang menyimpan program pembengkokan, menghitung tonase yang dibutuhkan, mengkompensasi pegas, dan mengoordinasikan gerakan multi-sumbu. Pemrograman offline melalui perangkat lunak CAD/CAM (misalnya, Radan, SolidBekerja Bend) memungkinkan para insinyur mengembangkan urutan tikungan di komputer dan mentransfernya langsung ke mesin, sehingga mengurangi waktu penyiapan sebesar 40–70% dibandingkan dengan pemrograman coba-coba manual.

Bagaimana a Mesin Bending Pegas Works

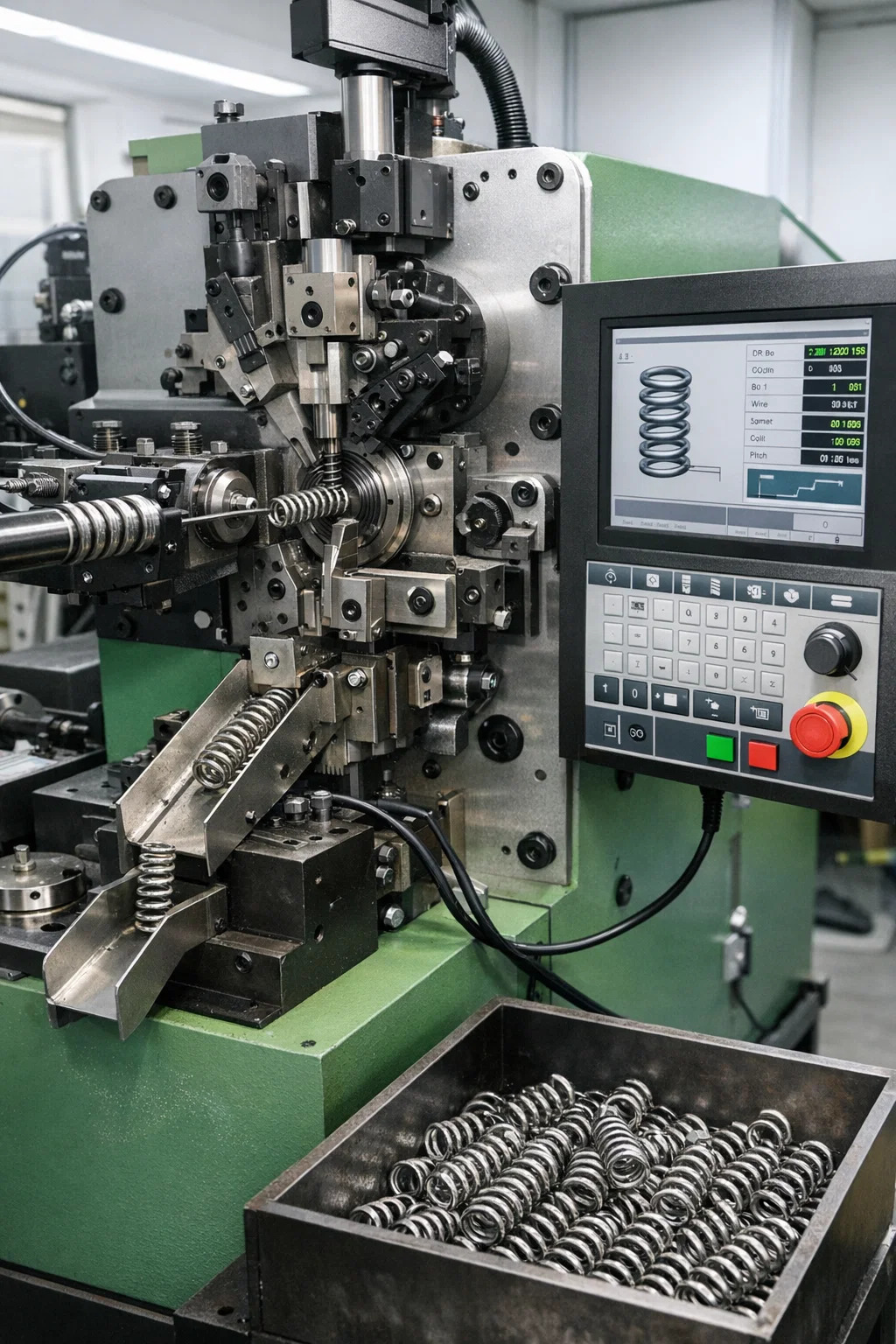

Mesin pembengkok pegas adalah jenis mesin pembengkok khusus yang dirancang khusus untuk membentuk kawat atau stok datar menjadi pegas dan bentuk seperti pegas — termasuk kumparan, pegas torsi, pegas kompresi, pegas ekstensi, dan bentuk kawat khusus. Tidak seperti rem tekan lembaran logam standar, mesin pembengkok pegas beroperasi dengan pin pembengkok yang berputar, bubungan yang dapat disesuaikan, dan mekanisme pengumpanan kawat yang bekerja sama untuk terus membentuk kawat saat dimasukkan melalui mesin.

Siklus kerja dasar mesin bending pegas CNC melalui tahapan sebagai berikut:

1. Pengumpanan kawat: Rol pengumpan yang digerakkan oleh servo memajukan kawat dari kumparan kumparan ke panjang yang tepat. Akurasi umpan pada mesin modern mencapai ±0,02 mm per siklus.
2. Membungkuk/melingkar: Pin pembengkok atau alat penggulung memberikan gaya lateral pada kawat yang maju, melilitkannya di sekeliling punjung yang melingkar atau melalui serangkaian titik tekuk untuk membentuk geometri yang diinginkan.
3. Kontrol nada: Alat pitch bergerak secara aksial untuk mengontrol jarak antar kumparan pada pegas kompresi atau ekstensi.
4. Pemotongan: Setelah pegas mencapai panjang yang diprogram, pemotong memotong kawat dengan rapi, dan pegas yang telah selesai dikeluarkan ke dalam wadah pengumpul atau konveyor.

Mesin pembengkok pegas CNC berkecepatan tinggi biasanya menghasilkan 30–200 pegas per menit tergantung pada diameter kawat dan kompleksitas pegas. Beberapa kumparan bervolume tinggi yang menggunakan kawat tipis (0,1–0,5 mm) di sektor elektronik melebihi 400 bagian per menit.

Jenis Mesin Bending Pegas

Mesin pembengkok pegas hadir dalam beberapa konfigurasi tergantung pada jenis pegas dan kebutuhan produksi:

Springback: Mengapa Penting dan Bagaimana Mesin Bending Menanganinya

Springback adalah salah satu tantangan paling signifikan dalam operasi pembengkokan apa pun, baik pada rem tekan lembaran logam atau mesin pembengkok pegas. Ketika suatu gaya membengkokkan logam, hanya sebagian deformasinya yang bersifat plastis (permanen). Bagian elastis pulih setelah gaya dilepaskan, menyebabkan bagian tersebut kembali ke bentuk aslinya. Untuk lembaran baja ringan biasa, sudut pegas biasanya berkisar antara 1° hingga 5°, sedangkan baja berkekuatan tinggi dan baja tahan karat dapat memantul kembali 6°–12° atau lebih.

Mesin pembengkok pegas menghadapi versi yang sangat akut dari masalah ini. Keseluruhan produk ditentukan oleh pemulihan elastisnya — pegas kompresi, misalnya, harus menyimpan dan melepaskan energi yang dapat diprediksi, sehingga proses penggulungan harus memperhitungkan pegas kembali secara tepat untuk mencapai target panjang bebas dan laju pegas. Pegas yang muncul kembali lebih dari yang diprogram akan menjadi terlalu panjang; salah satu yang pegasnya lebih sedikit akan terlalu pendek, dan keduanya akan gagal dalam pengujian beban.

Metode Kompensasi yang Digunakan pada Mesin Modern

• Membungkuk berlebihan: Mesin dengan sengaja membengkokkan melebihi sudut target, menghitung kelebihan yang diperlukan untuk mengimbangi pegas kembali. Sistem CNC menyimpan nilai koreksi springback spesifik material dalam databasenya.
• Umpan balik pengukuran sudut: Beberapa rem tekan kelas atas dilengkapi sensor sudut laser atau optik terintegrasi (misalnya, sistem CADMAN-Touch LVD) yang mengukur sudut sebenarnya di tengah pukulan dan menyesuaikan penetrasi pukulan secara real time.
• Kompensasi basis data material: Mesin pembengkok pegas CNC menyimpan tabel koreksi pegas untuk setiap bahan kawat, diameter, dan temper. Operator memasukkan spesifikasi material, dan alat berat secara otomatis menyesuaikan posisi melingkar punjung dan tekanan pitch tool.
• Penciptaan: Tekanan yang diterapkan cukup untuk mengubah bentuk plastis hampir seluruh penampang material menghilangkan hampir seluruh pegas, tetapi memerlukan gaya 5–8 kali lebih besar daripada pembengkokan udara.

Mesin Bending CNC vs. Manual: Perbandingan Langsung

Perbedaan antara mesin pembengkok yang dikontrol CNC dan mesin pembengkok manual jauh melampaui harga. Masing-masing memiliki konteks operasi spesifik yang memberikan keuntungan terbaik.

Khusus untuk mesin pembengkok pegas, sistem CNC mendominasi produksi volume menengah hingga tinggi karena geometri bentuk kawat hampir tidak mungkin ditiru secara konsisten dengan penyesuaian pin manual ketika laju pengoperasian melebihi 50 bagian per menit. Mesin pembengkok pegas manual tetap dapat digunakan untuk pekerjaan prototipe, bengkel khusus, dan pegas kawat berdiameter besar dalam jumlah yang sangat kecil di mana waktu penyiapan mesin membuat waktu produksi aktual menjadi kerdil.

Bahan Diproses dengan Mesin Bending

Mesin pembengkok tidak bersifat material-agnostik. Setiap kelas material merespons gaya lentur secara berbeda, dan parameter mesin harus disesuaikan.

Bahan Rem Tekan Lembaran Logam

• Baja ringan (CR/HR): Bahan yang paling sering bengkok. Kekuatan hasil 250–350 MPa. Perilaku pemaaf dengan kemunduran yang moderat. Lembaran CR 1 mm membutuhkan panjang tikungan sekitar 12–18 ton per meter.
• Baja tahan karat (304/316): Kekuatan lebih tinggi (hasil 205–310 MPa) namun tingkat pengerasan kerja jauh lebih tinggi. Membutuhkan 1,5–2× tonase baja ringan dan menghasilkan lebih banyak pegas. Jari-jari tekukan bagian dalam minimum harus minimal 1× ketebalan material untuk menghindari retak.
• Aluminium (5052, 6061): Kekuatan lebih rendah tetapi lebih rentan terhadap pegas karena modulus elastisitas yang lebih rendah (~70 GPa vs. 200 GPa untuk baja). 6061-T6 terkenal rentan retak pada radius yang tajam; T4 atau temper anil lebih disukai untuk tikungan yang rumit.
• Baja berkekuatan tinggi (AHSS, HSLA): Kekuatan hasil 550–1200 MPa. Springback yang sangat tinggi (seringkali 8°–15° per tikungan 90°). Membutuhkan pemilihan perkakas yang cermat dan sering kali strategi pembentukan khusus.

Bahan Kawat Mesin Bending Pegas

• Kawat pegas yang ditarik keras (ASTM A227): Pekerja keras industri untuk pegas kompresi serba guna. Kekuatan tarik 1200–2000 MPa tergantung diameter.
• Kabel musik (ASTM A228): Kekuatan tarik tertinggi dari jenis kawat pegas biasa (hingga 2350 MPa pada diameter 0,5 mm). Digunakan ketika umur kelelahan dan sifat mekanik yang konsisten sangat penting.
• Kawat pegas tahan karat (302/304): Ketahanan korosi untuk aplikasi pengolahan makanan, kelautan, dan medis. Kekuatannya lebih rendah dibandingkan kabel musik, namun memiliki daya tahan lingkungan yang sangat baik.
• Kawat paduan krom-silikon / krom-vanadium: Digunakan untuk pegas bersuhu tinggi (pegas katup, komponen mesin) di mana suhu pengoperasian yang tinggi akan menyebabkan kawat karbon biasa rusak.

Cara Memilih Mesin Bending yang Tepat untuk Aplikasi Anda

Memilih mesin yang salah adalah kesalahan yang mahal. Mesin pembengkok yang tepat bergantung pada setidaknya enam faktor konvergen, dan masing-masing faktor harus dievaluasi bersama-sama, bukan secara terpisah.

Bahan dan Ketebalan Benda Kerja

Untuk lembaran logam, skala tonase yang dibutuhkan dengan kekuatan luluh material dan kuadrat ketebalan . Menggandakan ketebalan material kira-kira empat kali lipat membutuhkan tonase. Sebuah bengkel yang utamanya membengkokkan baja ringan 3 mm hingga lebar 2.500 mm membutuhkan kapasitas rem tekan sekitar 100–160 ton. Jika nanti mereka perlu membengkokkan baja tahan karat 6 mm, bagian yang sama akan membutuhkan 400 ton — jauh melebihi kapasitas mesin.

Untuk pekerjaan pegas, kisaran diameter kawat hampir secara eksklusif menentukan pemilihan alat berat. Mesin pembengkok pegas yang dirancang untuk kawat berukuran 0,5–4 mm tidak dapat memproses kawat berukuran 8 mm dengan andal tanpa menimbulkan risiko beban berlebih pada motor dan kerusakan alat.

Bagian Geometri dan Kompleksitas

Lekukan 2D sederhana pada lembaran datar dapat ditangani dengan rem tekan apa pun. Suku cadang dengan hubungan flensa yang rumit, tikungan tepi, atau sudut negatif memerlukan perkakas yang tidak berada di tengah, konfigurasi cetakan khusus, atau manipulasi suku cadang robotik. Untuk bentuk kawat dengan geometri 3D — kait, loop, dan tikungan multibidang — hanya mesin pembentuk kawat CNC multi-sumbu dengan 6 atau lebih sumbu yang dikontrol secara independen yang dapat menangani keluaran volume produksi.

Volume Produksi

Sebuah toko yang memproduksi 50 braket khusus per minggu tidak memiliki alasan untuk membeli rem tekan CNC seharga $200.000 dengan pengubah alat otomatis. Sebaliknya, produsen pegas yang menjalankan 500.000 pegas kompresi per bulan tidak dapat mengandalkan coiler semi-otomatis — waktu siklus dan keausan perkakas akan membuat biaya menjadi tidak berkelanjutan. Analisis titik impas secara konsisten menunjukkan bahwa mesin pembengkok pegas CNC membayar kembali investasinya dalam waktu 12–24 bulan dengan tingkat produksi di atas 50.000 suku cadang per bulan dibandingkan dengan alternatif manual atau semi-otomatis.

Persyaratan Toleransi

Suku cadang dirgantara dan medis secara rutin memerlukan sudut tekuk yang dijaga hingga ±0,25° dan panjang flensa hingga ±0,1 mm. Mencapai hal ini secara andal pada rem tekan hidrolik tanpa umpan balik pengukuran sudut hampir tidak mungkin dilakukan dalam proses produksi penuh. Untuk pembengkokan pegas, toleransi panjang bebas sebesar ±0,3 mm pada badan pegas 50 mm memerlukan alat berat dengan resolusi pengumpanan kawat yang stabil dan kompensasi pegas yang konsisten — biasanya hanya dapat dicapai dengan kumparan CNC yang digerakkan servo.

Masalah Umum dalam Operasi Pembengkokan dan Akar Penyebabnya

Bahkan mesin yang dikonfigurasi dengan baik akan menghasilkan suku cadang yang cacat jika variabelnya tidak dikontrol. Masalah berikut adalah masalah yang paling sering dilaporkan pada pengoperasian mesin rem tekan dan mesin pembengkok pegas.

Inkonsistensi Sudut di Seluruh Panjang Bagian

Jika sudut tekukan tepat di bagian tengah tetapi terbuka ke arah ujung, alas mesin mengalami defleksi karena beban. Tikungan sepanjang 3 meter pada rem tekan seberat 250 ton tanpa mahkota aktif dapat menunjukkan defleksi 0,4–0,8 mm di bagian tengah relatif terhadap ujungnya, yang berarti variasi sudut 1°–2°. Cara mengatasinya adalah meja mahkota hidrolik atau mekanis atau segmen perkakas lebih pendek yang memungkinkan penyesuaian per bagian.

Retak pada Radius Tikungan

Retak terjadi ketika regangan serat luar melebihi kapasitas pemanjangan material. Penyebab umum termasuk penggunaan radius pukulan yang lebih kecil dari minimum yang direkomendasikan untuk material (untuk aluminium 6061-T6, radius dalam minimum biasanya 1,5–2× ketebalan material), pembengkokan melintasi arah butiran lembaran yang digulung, atau penggunaan material yang telah dikeraskan dari operasi pembentukan sebelumnya. Memutar bagian 90° relatif terhadap arah penggulungan sering kali menghilangkan keretakan pada material garis batas.

Variasi Panjang Bebas Pegas pada Pembengkokan Pegas

Penyebaran panjang bebas pada pegas produksi (misalnya, ±1 mm pada target ±0,3 mm) biasanya disebabkan oleh salah satu dari tiga penyebab: variasi diameter kawat antar kumparan yang melebihi toleransi mesin saat dikalibrasi, perubahan kekerasan material yang disebabkan oleh suhu pada proses produksi yang lama, atau roller pengumpan yang aus dan tergelincir secara berkala. Mengganti sisipan roller pengumpan setiap 300–500 jam pengoperasian adalah pemeliharaan preventif standar di toko pegas bervolume tinggi.

Putar Bagian Kawat yang Dibentuk

Puntiran terjadi ketika tegangan sisa pada kumparan kawat tidak dilepaskan secara merata saat kawat masuk melalui mesin. Pelurus kawat (tipe putar atau rol) yang dipasang di antara kumparan kawat dan rol pengumpan melepaskan rangkaian kumparan sebelum dibentuk. Sebagian besar pengaturan mesin pembengkok pegas produksi menyertakan pelurus 7 atau 9 rol sebagai perlengkapan standar.

Persyaratan Keselamatan untuk Mengoperasikan Mesin Bending

Mesin pembengkok — khususnya rem tekan hidrolik dengan kapasitas 100 ton atau lebih — menghasilkan tenaga yang mampu meremukkan tangan dan menyebabkan cedera fatal. Standar keselamatan bukanlah opsional dalam lingkungan pengoperasian profesional mana pun.

• Tirai tipis dan sistem keamanan laser: Rem tekan modern menggunakan sistem AOPD (Alat Pelindung Opto-elektronik Aktif) — tirai laser yang menghentikan ram dengan segera jika tangan operator memasuki zona bahaya. Fiessler AKAS II dan sistem serupa mendeteksi penghalang setipis 14 mm dengan kecepatan penutupan hingga 10 mm/s.
• Kontrol dua tangan: Pada alat berat tanpa pengaman optik tingkat lanjut, persyaratan aktivasi dua tangan menjauhkan tangan operator dari zona perkakas selama langkah daya.
• Alat pelindung diri: Sarung tangan anti potong (EN388 level 4 atau lebih tinggi), alas kaki pengaman, dan pelindung mata terhadap duri logam merupakan persyaratan minimum di sebagian besar wilayah hukum.
• Pelindung mesin pembengkok pegas: Karena mesin pembengkok pegas mengeluarkan bagian-bagian dengan kecepatan tinggi dan kawat dapat melecut jika putus karena tekanan, maka diperlukan pelindung perimeter penuh dengan pintu akses yang saling bertautan. Standar ISO 11161 dan EN 13857 menetapkan jarak aman minimum untuk pengamanan tersebut.
• Pemeliharaan sistem hidrolik: Rem tekan hidrolik dengan segel yang bocor dapat menjatuhkan ram karena gravitasi. Katup pengaman anti jatuh (katup periksa langsung pada silinder) wajib ada pada semua mesin modern dan harus diperiksa setiap tahun.

Praktik Perawatan yang Memperpanjang Umur Servis Mesin Bending

Mesin pembengkok yang dirawat dengan baik harus dapat memberikan masa pakai produktif selama 20–30 tahun. Mesin yang terabaikan akan cepat rusak, menghasilkan suku cadang yang tidak dapat ditoleransi dan menimbulkan bahaya keselamatan. Praktik pemeliharaan berikut tidak dapat dinegosiasikan dalam lingkungan produksi.

• Setiap hari: Bersihkan permukaan perkakas untuk mencegah ujung pukulan dan bahu mati tergores. Periksa selang hidrolik terhadap gesekan atau robekan. Periksa kembali penghenti pengukur apakah terdapat serpihan yang dapat salah menempatkan komponen.
• Mingguan: Periksa level dan kondisi cairan hidrolik. Periksa encoder linier (jika dipasang) dari kontaminasi. Verifikasi keakuratan posisi pengukur belakang dengan pengukur dial terhadap pemberhentian referensi.
• Bulanan: Lumasi pemandu ram, sekrup utama pengukur belakang, dan sekrup bola sesuai jadwal pelumasan pabrikan. Periksa sistem penjepitan alat terhadap keausan.
• Setiap tahun: Penggantian cairan hidrolik lengkap (biasanya ISO VG46 atau VG68 tergantung iklim). Periksa segel silinder. Lakukan kalibrasi laser atau optik pada sistem referensi sudut mesin. Untuk mesin pembengkok pegas, ganti pin pembengkok dan punjung melingkar yang menunjukkan keausan terukur.

Perkakas biasanya merupakan biaya pemeliharaan berulang yang paling tinggi dalam pengoperasian mesin rem tekan dan mesin pembengkok pegas. Tip pukulan aus dan tergores; bahu mati terkikis karena kontak logam yang berulang-ulang. Satu set perkakas rem tekan presisi untuk mesin 3 meter dapat berharga $3.000–$15.000, sehingga penyimpanan yang tepat (rak perkakas, penutup pelindung) dan prosedur penanganan merupakan tindakan pengendalian biaya langsung.
