Bagaimana cara kerja mesin pegas CNC?

Begini caranya a Mesin pegas CNC beroperasi, dipecah menjadi fungsi-fungsi esensial yang dipecah menjadi langkah-langkah fungsional esensialnya:

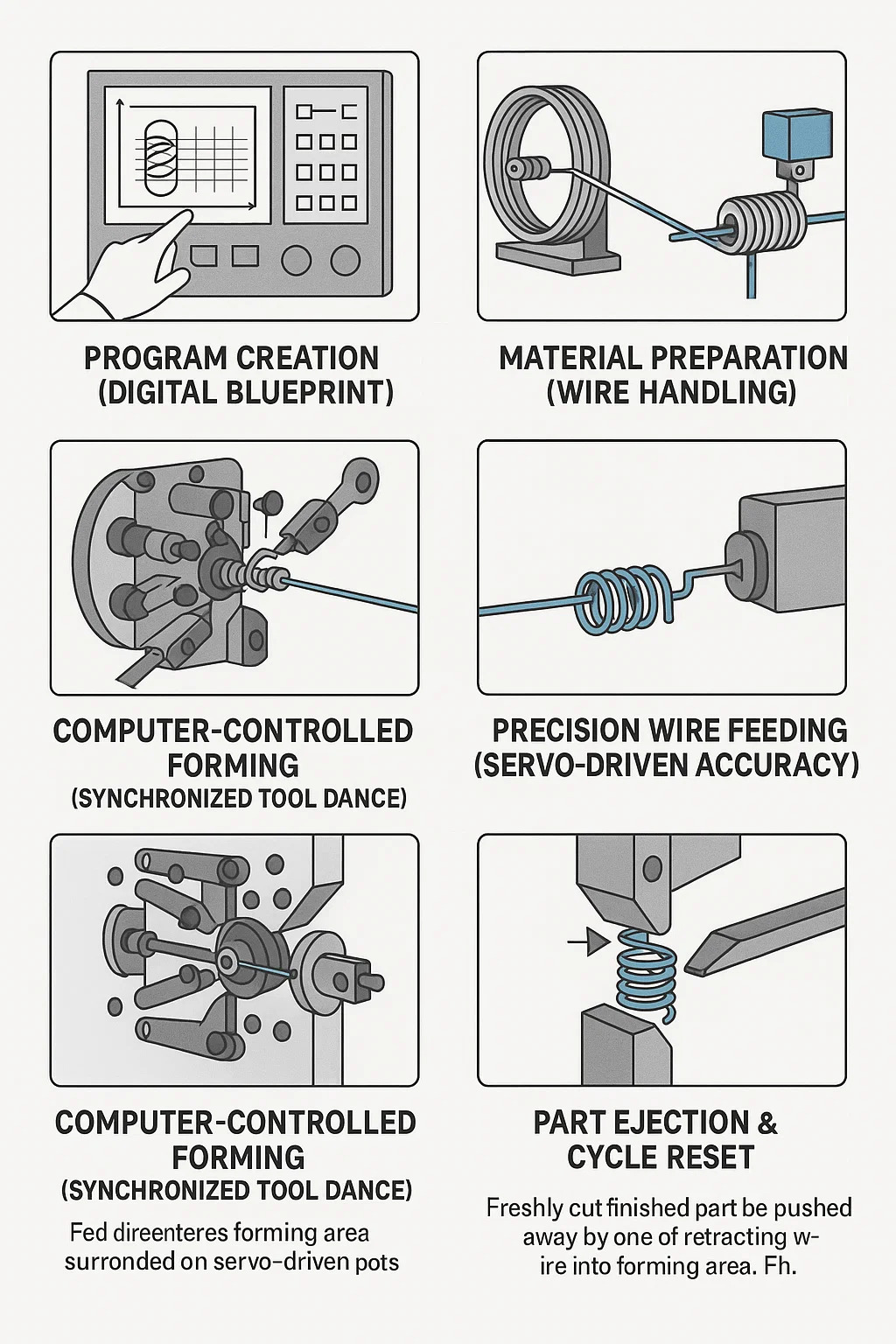

■Pembuatan Program (Cetak Biru Digital):

•Operator menggunakan perangkat lunak khusus pada panel kontrol komputer mesin.
•Spesifikasi persis bentuk pegas atau kawat yang diinginkan dari bentuk pegas atau kawat yang diinginkan dimasukkan: diameter kawat, diameter luar/dalam, jumlah kumparan, pitch kumparan (jarak), panjang bebas, konfigurasi ujung (kait, loop, tikungan, sudut), dan fitur khusus apa pun.
•Perangkat lunak mengubah masukan ini menjadi serangkaian instruksi mesin yang tepat (seperti kode G), yang mendefinisikan setiap gerakan dan tindakan.

■Persiapan Bahan (Penanganan Kawat):

•Sebuah gulungan kawat logam (baja, stainless, kuningan, dll) dipasang pada gulungan pembayaran.
•Kawat diumpankan melalui sebuah stra. Kawat diumpankan melalui unit pelurus yang terdiri dari beberapa rol. Rol ini menerapkan tekanan terkontrol untuk menghilangkan lengkungan atau kekusutan pada kawat melingkar, memastikan kawat lurus sempurna memasuki area pembentukan.
•Pelumasan dapat diterapkan pada kawat untuk mengurangi gesekan dan keausan alat.

■Pengumpanan Kawat Presisi (Pengumpanan Kawat Akurasi Berbasis Servo (Akurasi Berbasis Servo):

•Kawat yang diluruskan melewati sepasang roller pengumpan yang berbentuk knurled.
•Motor servo khusus mengontrol roller ini dengan tepat.
•Berdasarkan program, motor servo memutar rol dengan jumlah yang tepat, mendorong kawat dengan panjang yang diukur secara tepat ke depan ke dalam zona pembentukan. Umpan terkontrol ini menentukan dimensi penting seperti panjang keseluruhan pegas dan jarak kumparan.

■Pembentukan yang Dikendalikan Komputer (Tarian Alat Tersinkronisasi):

•Kabel yang dimasukkan memasuki area pembentuk, dikelilingi oleh beberapa pembentuk yang dapat digerakkan, dikelilingi oleh beberapa alat pembentuk yang dapat digerakkan (jari, slide) yang dipasang pada tiang yang digerakkan servo dan diposisikan di dekat posisi tengah di dekat mandrel pusat (punjung) atau pin pembentuk.
•Pengontrol komputer mesin mengirimkan perintah ke motor servo individual yang mengendalikan setiap sumbu alat pembentuk secara independen dan bersamaan.
•Servo ini menggerakkan alat dalam jalur yang rumit dan terkoordinasi:
•Perkakas digeser secara radial ke dalam/keluar untuk membengkokkan kawat atau menentukan diameter.
•Peralatan berputar untuk melilitkan kawat di sekitar mandrel, membentuk gulungan.
• Perkakas bergerak secara aksial untuk mengontrol pitch (jarak antar kumparan) saat kawat diumpankan.
•Peralatan menekan atau membengkokkan untuk membuat bentuk ujung seperti kait, bentuk mata seperti kait, mata, atau lengkungan rumit.
•Beberapa alat bekerja secara berurutan, secara progresif membengkokkan dan membentuk kawat sesuai dengan geometri yang diprogram. Komputer memastikan pengaturan waktu dan posisi yang tepat untuk setiap pergerakan pahat relatif terhadap pergerakan pahat pengumpan kawat relatif terhadap posisi pengumpan kawat.

■Pemutusan Otomatis (Pemutusan Bersih (Pemisahan Bersih):

•Setelah bentuk akhir sepenuhnya terbentuk, program memicu program servo pemutus khusus yang memicu sumbu servo pemutus khusus.
•Pisau pemotong baja yang diperkeras (gaya guillotine atau berputar) bergerak dengan kuat pada landasan tetap atau bilah counter.
•Tindakan ini dengan rapi menggunting pegas atau bentuk kawat yang sudah jadi dari stok kawat tambahan dengan pengaturan waktu yang tepat.

■Ejeksi Bagian & Reset Siklus:

•Bagian akhir yang baru dipotong adalah Bagian akhir yang baru dipotong biasanya didorong keluar dari cetakan biasanya didorong keluar dari area cetakan dengan alat penarik atau jatuh begitu saja karena gravitasi, sering kali turun ke saluran ke dalam koleksi, sering ke saluran ke dalam wadah pengumpul.
•Semua alat pembentuk secara bersamaan ditarik kembali ke posisi awal (“rumah”) yang telah diprogram.
•Rol pengumpan segera memajukan kawat tepat berikutnya.
•Seluruh siklus (Seluruh siklus (langkah 3-6) berulang terus menerus dengan kecepatan tinggi.
