Desain Pegas Torsi: Persamaan, Bahan & Panduan Mesin

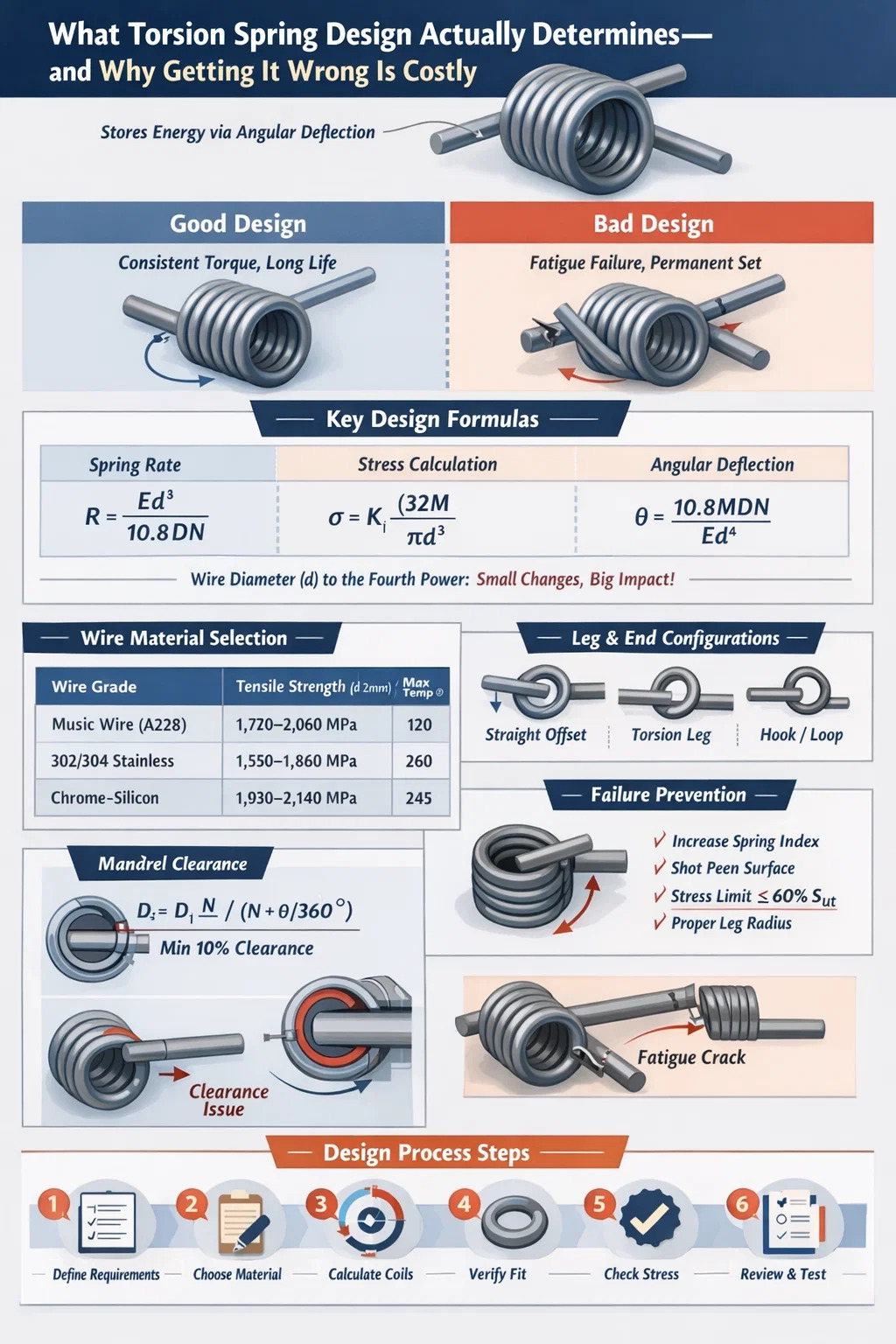

Apa yang Sebenarnya Ditentukan oleh Desain Pegas Torsi — dan Mengapa Melakukan Kesalahan Itu Mahal

Desain pegas torsi adalah proses menentukan geometri, material, karakteristik beban, dan toleransi pembuatan pegas yang menyimpan energi melalui defleksi sudut daripada kompresi atau ekstensi linier. Jika desainnya tepat, maka pegas akan menghasilkan torsi yang konsisten pada ribuan — atau jutaan — siklus. Jika Anda melakukan kesalahan, Anda akan menghadapi kegagalan kelelahan dini, set permanen, atau kurva torsi tak terduga yang merusak mekanisme hilir.

Keluaran desain yang paling penting adalah laju pegas (torsi per derajat rotasi) , biasanya dinyatakan dalam N·mm/° atau lb·in/°. Setiap parameter lainnya — diameter kawat, diameter kumparan, jumlah kumparan aktif, geometri kaki, konfigurasi ujung — dimasukkan ke dalam angka tersebut. Mesin pegas torsi hanya dapat menghasilkan apa yang ditentukan oleh desain, sehingga presisi dalam fase desain menghilangkan pengerjaan ulang yang mahal di lantai produksi.

Artikel ini membahas proses desain lengkap: mulai dari persamaan mendasar dan pemilihan material hingga batasan manufaktur yang disebabkan oleh mesin pegas torsi, mode kegagalan umum, dan strategi toleransi praktis yang digunakan dalam produksi volume tinggi.

Persamaan Desain Inti yang Perlu Diketahui Setiap Insinyur

Desain pegas torsi bergantung pada seperangkat persamaan mekanis yang sudah mapan. Memahaminya bukanlah suatu pilihan — hal ini menentukan apakah pegas Anda dapat bertahan dalam masa pengoperasiannya atau gagal dalam beberapa ribu siklus pertama.

Rumus Tarif Musim Semi

Kecepatan pegas sudut R dihitung sebagai:

R = Ed⁴ / (10,8 D N)

Dimana E adalah modulus elastisitas (MPa), d adalah diameter kawat (mm), D adalah diameter rata-rata kumparan (mm), dan N adalah jumlah kumparan aktif. Untuk kawat baja karbon yang ditarik keras, E ≈ 196.500 MPa; untuk baja tahan karat 302/304, E ≈ 193.000 MPa; untuk silikon krom (SAE 9254), E ≈ 201.000 MPa.

Perhatikan bahwa diameter kawat muncul pada pangkat empat. Meningkatkan d hanya sebesar 10% akan meningkatkan laju pegas sekitar 46%. Inilah sebabnya mengapa diameter kawat adalah variabel paling sensitif dalam desain pegas torsi apa pun — deviasi toleransi yang kecil memiliki pengaruh yang sangat besar pada laju pegas akhir.

Perhitungan Stres dan Faktor Koreksi Wahl

Tegangan lentur pada kawat pegas torsi adalah:

σ = K_i × (32M) / (πd³)

Dimana M adalah momen yang diterapkan (N·mm), d adalah diameter kawat, dan K_i adalah faktor koreksi tegangan serat dalam (juga disebut faktor Wahl untuk pegas torsi). K_i memperhitungkan efek kelengkungan dan didefinisikan sebagai:

K_i = (4C² - C - 1) / (4C(C - 1))

Dimana C adalah indeks pegas = D/d. Untuk indeks pegas 6 (nilai umum), K_i ≈ 1,24. Untuk kumparan rapat dengan C = 4, K_i naik menjadi sekitar 1,40. Ini berarti pegas yang melingkar rapat menghasilkan tegangan 13% lebih tinggi pada serat bagian dalam untuk momen yang diterapkan sama — sebuah perbedaan yang berarti ketika umur kelelahan menjadi batasan desain.

Lendutan Sudut Di Bawah Beban

Lendutan sudut total θ (dalam derajat) adalah:

θ = 10,8 M D N / (E d⁴)

Persamaan ini merupakan kebalikan dari rumus laju pegas. Ini memberi tahu Anda seberapa banyak pegas berputar untuk torsi yang diberikan. Dalam aplikasi seperti engsel pintu otomotif atau pengatur jendela, mengetahui sudut defleksi yang tepat pada setiap tingkat torsi sangat penting untuk pengemasan mekanisme.

Perubahan Diameter Kumparan Karena Lendutan

Salah satu fitur unik pegas torsi: diameter kumparan berubah seiring dengan putaran atau pelepasan pegas. Ketika dililitkan ke arah penutupan (kumparan mengencang), diameter rata-rata berkurang. Diameter rata-rata D₂ yang baru adalah:

D₂ = D₁ N / (N θ/360°)

Untuk pegas dengan 8 kumparan aktif yang berputar 90°, D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ — pengurangan sebesar 3%. Jika pegas beroperasi di atas mandrel, perancang harus memverifikasi bahwa D₂ masih memberikan jarak bebas yang memadai; gangguan pada defleksi maksimum menyebabkan lonjakan torsi yang dahsyat dan kegagalan dini. Praktik desain standar adalah mempertahankan setidaknya Jarak bebas 10% antara diameter kumparan dalam yang dibelokkan dan diameter luar mandrel .

Pemilihan Bahan: Mencocokkan Kelas Kawat dengan Permintaan Aplikasi

Pemilihan material tidak terlepas dari desain pegas torsi. Kawat harus memberikan kekuatan tarik, batas ketahanan, dan ketahanan korosi yang diperlukan di seluruh rentang suhu pengoperasian, namun tetap kompatibel dengan kemampuan pembentukan mesin pegas torsi.

Untuk sebagian besar aplikasi industri — engsel pintu, kait, retraktor, dan konektor listrik — kabel musik (ASTM A228) adalah pilihan default . Kekuatan tariknya yang tinggi dan kualitas permukaannya yang konsisten mendukung umur kelelahan melebihi 500.000 siklus pada tingkat tegangan hingga 70% dari kekuatan tarik utama. Kawat yang ditarik keras harganya 10–15% lebih murah tetapi memiliki permukaan akhir yang lebih kasar dan variabilitas kekuatan tarik yang lebih besar, sehingga lebih cocok untuk aplikasi statis atau siklus rendah.

Kawat krom-silikon, meskipun lebih mahal, merupakan pilihan standar untuk pegas katup otomotif dan pegas balik rem ketika suhu pengoperasian mencapai 200–240°C dan relaksasi tegangan harus diminimalkan. Mesin pegas torsi juga lebih menuntut karena kekerasannya yang lebih tinggi mempercepat keausan perkakas — sebuah faktor yang harus didiskusikan dengan pabrikan selama peninjauan desain.

Perunggu fosfor dan tembaga berilium muncul di pegas konektor listrik di mana konduktivitas penting di samping kinerja mekanis. Tembaga berilium khususnya, meskipun mahal, mencapai kekuatan tarik mendekati 1.400 MPa dan mempertahankan ketahanan set yang sangat baik, sehingga cocok untuk instrumen presisi dengan toleransi torsi yang ketat selama masa pakai yang lebih lama.

Konfigurasi Kaki dan Ujung: Sering Diremehkan, Selalu Kritis

Konfigurasi ujung pegas torsi - bagaimana kaki-kaki tersebut dibentuk, di mana kaki-kaki tersebut bersentuhan dengan bagian-bagian yang berpasangan, dan geometri apa yang diikutinya - secara langsung mempengaruhi tiga hal: jumlah efektif kumparan aktif, konsentrasi tegangan pada sambungan kaki-badan, dan bentuk realistis mesin pegas torsi.

Jenis Akhir yang Umum dan Pengorbanannya

• Kaki offset lurus – Yang paling umum. Kaki memanjang secara tangensial dari tubuh. Mudah dibentuk pada mesin pegas torsi CNC; menyumbang sekitar setengah panjang kaki ke jumlah kumparan aktif.
• Kaki puntir lurus (radial) — Kaki memanjang secara radial ke dalam atau ke luar. Lebih sederhana untuk dipasang pada alat berat tetapi menciptakan distribusi tegangan yang lebih kompleks pada titik transisi tikungan.
• Kait dan loop — Digunakan ketika pegas harus dipasang ke pin atau poros tanpa pengikat sekunder. Geometri kait dapat dibentuk secara tepat oleh mesin pegas torsi CNC tetapi memerlukan penggantian pahat dan meningkatkan waktu siklus sebesar 8–15% bergantung pada kompleksitas.
• Kaki tangensial pendek dan panjang — Panjang kaki mempengaruhi seberapa besar torsi yang disalurkan ke titik beban dan bagaimana pegas sejajar dalam rakitan. Kaki yang lebih panjang meningkatkan lengan tuas dan mengurangi gaya yang dibutuhkan untuk mencapai torsi tertentu, namun juga meningkatkan tegangan lentur pada akar kaki.
• Pusat menyilang (torsi ganda) — Dua badan pegas torsi dihubungkan di tengah, dililitkan ke arah yang berlawanan. Digunakan ketika torsi harus simetris dan batasan ruang mencegah dua pegas terpisah. Rumit untuk dipasang pada mesin pegas torsi; biasanya disediakan untuk aplikasi otomotif atau industri bervolume tinggi di mana investasi perkakas dapat dibenarkan.

Kontribusi Coil Aktif dari Kaki

Jumlah efektif kumparan aktif N_a termasuk kontribusi dari kaki-kaki. Untuk kaki lurus, perkiraan standar menambahkan L/(3πD) ke jumlah body coil, dimana L adalah panjang total kedua kaki. Untuk pegas dengan diameter kumparan rata-rata 20 mm dan dua kaki 30 mm, hal ini menambah kira-kira 30/(3π×20) ≈ 0,16 kumparan — koreksi yang kecil namun tidak sepele ketika toleransi laju pegas yang ketat (±5% atau lebih baik) diperlukan.

Mengabaikan koreksi ini menyebabkan kesalahan laju pegas sistematis yang menjadi jelas selama pemeriksaan artikel pertama, yang memerlukan penyesuaian jumlah kumparan dan waktu penyetelan mesin pegas torsi CNC tambahan.

Bagaimana Mesin Pegas Torsi Membentuk Apa yang Dapat Diproduksi

Mesin pegas torsi — khususnya mesin melingkar CNC dengan kemampuan pegas torsi — membentuk kawat dengan cara menekuknya di sekitar mandrel melingkar sekaligus membentuk kaki dan fitur ujungnya. Memahami apa yang bisa dan tidak bisa dilakukan mesin sangat penting pada tahap desain, sebelum perkakas dipotong.

Batasan Rentang Diameter Kawat dan Indeks Pegas

Mesin pegas torsi CNC standar menangani diameter kawat dari sekitar 0,10 mm hingga 16 mm, tergantung pada kelas mesin. Coiler CNC tingkat awal mencakup 0,3–3,5 mm; mesin industri berat menangani kawat 3–16 mm. Indeks pegas (D/d) praktis dibatasi antara 4 dan 16 untuk sebagian besar proses produksi:

• C di bawah 4: Kumparannya terlalu kencang; mesin pegas torsi kesulitan mencapai nada yang konsisten, dan kelengkungan yang tinggi secara dramatis meningkatkan tekanan serat dalam. Pegas dengan C <4 hampir selalu menunjukkan kelelahan dini pada permukaan kumparan bagian dalam.
• C di atas 16: Kumparannya longgar dan kawatnya cenderung melengkung saat dibentuk. Pengulangan dimensi menurun — variasi diameter kumparan ±3–4% biasanya terjadi di atas C = 16, dibandingkan dengan ±1% yang dapat dicapai pada C = 6–10.

Titik terbaik untuk produksi mesin pegas torsi adalah C = 6 sampai C = 12 , dimana gaya pembentukan dapat dikelola, keausan pahat dapat diprediksi, dan toleransi dimensi dapat dicapai pada kecepatan produksi yang tinggi.

Kemampuan Mesin Pegas Torsi CNC: Sumbu dan Presisi

Mesin pegas torsi CNC modern — seperti yang dari Wafios, Numalliance, atau Simplex — beroperasi dengan 4 hingga 8 sumbu yang dikontrol. Kemampuan utama meliputi:

• Sudut kaki yang dapat diprogram dengan peningkatan 0,1°, memungkinkan kontrol yang tepat terhadap sudut awal antara kedua kaki (sudut bebas)
• Kecepatan pengumpanan kawat hingga 200 m/menit pada mesin berkecepatan tinggi untuk kawat berdiameter kecil, yang berarti laju produksi 100–300 pegas per menit untuk geometri sederhana
• Kompensasi springback otomatis, dimana perangkat lunak kontrol alat berat membengkokkan kawat terlebih dahulu melampaui sudut target untuk memperhitungkan pemulihan elastis — penting untuk mencapai toleransi sudut bebas ±2° atau lebih baik
• Pengukuran torsi in-line pada beberapa sistem canggih, di mana pegas diuji segera setelah pembentukan dan bagian di luar toleransi secara otomatis ditolak

Sudut bebas — sudut antara kedua kaki dalam keadaan tidak dibebani — adalah salah satu parameter yang paling menantang untuk dikontrol. Toleransi sudut bebas ±3° hingga ±5° adalah kemampuan produksi standar; ±1° hingga ±2° dapat dicapai dengan mesin pegas torsi CNC premium dan kualifikasi proses, namun dengan biaya per buah yang lebih tinggi. Desainer harus menentukan toleransi paling ketat yang sebenarnya mereka perlukan, bukan toleransi paling ketat yang menurut mereka mungkin dilakukan — toleransi sudut bebas yang terlalu ditentukan dapat melipatgandakan atau melipatgandakan biaya suku cadang tanpa meningkatkan fungsi produk.

Perlakuan Panas Setelah Dibentuk

Setelah terbentuk, pegas torsi yang terbuat dari kawat yang telah dikeraskan sebelumnya (kawat musik, ditarik keras, tahan karat) mengalami pemanggangan pelepas tegangan pada suhu rendah — biasanya 175–230°C selama 20–30 menit. Hal ini mengurangi tegangan sisa yang ditimbulkan selama penggulungan, menstabilkan sudut bebas, dan mengurangi set in service. Pegas krom-silikon dan krom-vanadium dibentuk dari kawat anil lalu dipadamkan dengan oli dan ditempa hingga kekerasan akhir setelah penggulungan, yang memberikan kontrol lebih besar terhadap sifat material namun memerlukan langkah proses tambahan pada lini mesin pegas torsi.

Shot peening, diterapkan setelah perlakuan panas, menginduksi tegangan sisa tekan pada permukaan kawat, meningkatkan batas ketahanan lelah sebesar 20–30% untuk pegas yang beroperasi pada lentur terbalik. Untuk pegas torsi dalam aplikasi siklus tinggi (di atas 500.000 siklus), shot peening hampir selalu ditentukan meskipun menambah biaya suku cadang sebesar 15–25%, karena alternatifnya — kegagalan kelelahan di lapangan — jauh lebih mahal.

Analisis Kelelahan dan Prediksi Kehidupan Mata Air Torsi

Kegagalan kelelahan (fatigue) merupakan mode kegagalan yang dominan pada pegas torsi pada kondisi pembebanan siklik. Ini dimulai pada permukaan kumparan bagian dalam (di mana tegangan lentur paling tinggi karena kelengkungan) atau di persimpangan badan-kaki (titik konsentrasi tegangan). Memprediksi umur kelelahan memerlukan pemahaman tentang amplitudo tegangan dan tegangan rata-rata.

Kriteria Goodman yang Dimodifikasi untuk Kelelahan Musim Semi

Kriteria Modified Goodman menghubungkan amplitudo tegangan ijin σ_a dengan tegangan rata-rata σ_m:

σ_a / S_e σ_m / S_ut = 1

Dimana S_e adalah batas ketahanan dan S_ut adalah kekuatan tarik ultimat. Untuk kabel musik, S_e ≈ 0,45 × S_ut untuk spesimen yang dipoles. Faktor koreksi permukaan akhir menguranginya menjadi sekitar 0,35–0,38 × S_ut untuk kawat produksi dengan kualitas permukaan standar.

Parabola Gerber kadang-kadang digunakan sebagai alternatif garis Goodman karena lebih cocok dengan data kelelahan pegas empiris pada tingkat tegangan rata-rata yang tinggi. Namun, Goodman tetap lebih konservatif dan lebih disukai untuk aplikasi yang kritis terhadap keselamatan.

Target Rasio Stres Praktis

Dalam desain pegas torsi praktis, target rasio tegangan berikut memberikan kinerja kelelahan yang andal:

• Untuk umur tak terbatas (>10⁷ siklus): tegangan lentur maksimum ≤ 55–60% dari S_ut
• Untuk siklus >1×10⁶: tegangan maksimum ≤ 65–70% dari S_ut
• Untuk aplikasi statis atau <10.000 siklus: tegangan maksimum ≤ 80% dari S_ut
• Untuk pegas dengan shot peening: tingkat tegangan yang diijinkan meningkat sebesar 15–20% di semua kategori

Target tersebut harus dihitung menggunakan rumus koreksi stres dengan faktor Wahl. Menerapkan persamaan tegangan lentur nominal tanpa koreksi kelengkungan akan meremehkan tegangan kawat sebenarnya sebesar 15–35% tergantung pada indeks pegas — suatu kesalahan yang berpotensi menimbulkan bencana dalam desain siklus tinggi.

Relaksasi Stres dan Set Permanen

Pegas torsi di bawah beban berkelanjutan dapat menunjukkan himpunan permanen — perubahan permanen pada sudut bebas seiring waktu karena mulur pada material kawat. Himpunan permanen bergantung pada suhu dan menjadi signifikan di atas 100°C untuk kawat baja karbon. Batas tegangan berkelanjutan maksimum yang diperbolehkan yang ditetapkan kurang dari 2% selama 1.000 jam pada suhu kamar adalah sekitar 65% S_ut untuk kabel musik dan 70% untuk silikon krom.

Untuk aplikasi dimana pegas ditahan dalam posisi terkompresi (seperti pada banyak mekanisme otomotif dan peralatan), perancang harus memverifikasi bahwa tegangan berkelanjutan pada defleksi maksimum tidak melebihi batas ini. Kegagalan untuk melakukan hal ini mengakibatkan penurunan torsi selama masa pakai produk — keluhan umum yang dapat ditelusuri langsung ke pengawasan desain pegas torsi.

Strategi Toleransi: Apa yang Harus Ditentukan dan Apa yang Tidak Ditentukan Secara Berlebihan

Menentukan toleransi pada gambar pegas torsi adalah saat penilaian teknik bersinggungan dengan biaya produksi. Setiap toleransi yang lebih ketat dari kemampuan produksi standar memerlukan kontrol proses tambahan, peningkatan frekuensi inspeksi, atau waktu siklus mesin pegas torsi yang lebih lambat — yang semuanya menambah biaya.

Toleransi Standar yang Dapat Dicapai dalam Produksi

Toleransi yang paling penting untuk ditentukan dengan benar adalah torsi pada sudut pengujian yang ditentukan, bukan laju pegas secara terpisah. Toleransi torsi pada sudut tertentu lebih terkait langsung dengan fungsi produk — hal ini memberi tahu pabrikan secara tepat apa yang harus dihasilkan pegas pada titik perjalanannya yang penting bagi perakitan. Kecepatan pegas saja tidak menjelaskan apa yang terjadi jika sudut bebasnya bervariasi.

Pendekatan yang umum dan efektif adalah dengan menetapkan: (1) torsi pada sudut kerja minimum, (2) torsi pada sudut kerja maksimum, dan (3) sudut bebas dengan toleransi lebar. Spesifikasi fungsional ini memberikan kebebasan maksimum kepada operator mesin pegas torsi untuk mengoptimalkan proses pembentukan sekaligus memastikan pegas bekerja dengan benar dalam perakitan.

Menggambar Catatan yang Mencegah Salah Tafsir

Gambar pegas torsi harus selalu menentukan:

• Arah angin (kanan atau kiri) — penting untuk pengaturan mesin pegas torsi dan untuk arah pembangkitan torsi dalam rakitan
• Apakah torsi dan sudut diukur dengan atau tanpa mandrel pada tempatnya
• Arah pembebanan (arah penutupan atau pembukaan relatif terhadap arah luka)
• Persyaratan penyelesaian permukaan dan pelapisan (pelapisan seng, fosfat, pasivasi)
• Apakah pengaturan awal (defleksi berlebihan untuk mengurangi pengaturan) diperlukan dan pada sudut berapa

Menghilangkan arah angin dari gambar adalah salah satu kesalahan paling umum dan mahal dalam pengadaan pegas torsi. Pegas torsi kanan yang dililitkan pada arah penutupan menghasilkan peningkatan torsi saat menutup — jika rakitan memerlukan torsi penutupan dari pegas kiri, mekanisme akan bekerja secara terbalik atau tidak bekerja sama sekali.

Mode Kegagalan Umum dan Bagaimana Desain Pegas Torsi Mencegahnya

Memahami mode kegagalan bukanlah rekayasa post-mortem — ini adalah masukan desain. Setiap mode kegagalan dipetakan ke keputusan desain spesifik yang dapat mencegah atau memitigasinya.

Retak Kelelahan pada Permukaan Kumparan Bagian Dalam

Tegangan lentur tertinggi pada pegas torsi terjadi pada serat bagian dalam setiap kumparan akibat efek kelengkungan (ditangkap oleh faktor Wahl). Retakan akibat kelelahan dimulai di sini dan merambat secara melintang melintasi diameter kawat, sehingga mengakibatkan patahan mendadak. Strategi pencegahan:

• Tingkatkan indeks pegas untuk mengurangi K_i — berpindah dari C = 4 ke C = 6 mengurangi tegangan serat dalam sekitar 12%
• Terapkan shot peening untuk menimbulkan tegangan sisa tekan pada permukaan
• Kurangi tegangan puncak melalui diameter kawat yang lebih besar atau diameter kumparan rata-rata yang lebih kecil
• Pastikan permukaan kawat bebas dari jahitan, lipatan, dan lubang — ini adalah titik konsentrasi tegangan yang secara signifikan mengurangi umur kelelahan

Perangkat Permanen dalam Layanan

Set bermanifestasi sebagai pengurangan sudut bebas seiring waktu, mengurangi torsi yang dihasilkan pada sudut kerja. Akar penyebabnya adalah tegangan berkelanjutan yang melebihi batas elastis material pada suhu operasi. Pencegahan: pertahankan tegangan berkelanjutan di bawah 65% S_ut untuk baja karbon, gunakan pegas yang telah ditentukan sebelumnya (yang telah dibelokkan sebelumnya melebihi sudut kerja maksimum selama pembuatan untuk menginduksi tegangan sisa yang menguntungkan), atau tentukan kawat paduan lebih tinggi dengan ketahanan relaksasi yang lebih baik.

Interferensi Kumparan dengan Mandrel

Ketika pegas membelok ke arah penutupan, diameter dalam kumparan berkurang. Jika pegas dipasang di atas mandrel dengan jarak bebas yang tidak mencukupi, kumparan akan bersentuhan dengan mandrel — menghasilkan gesekan, panas, dan lonjakan torsi yang tidak dapat diprediksi. Dalam kasus yang parah, pegas menguasai mandrel seluruhnya. Cara mengatasinya mudah dalam desain: hitung diameter dalam kumparan minimum pada defleksi maksimum menggunakan rumus perubahan diameter dan pastikan OD mandrel setidaknya 10% lebih kecil. Namun, hal ini mengharuskan perancang untuk mengetahui sudut pengoperasian maksimum pada tahap desain.

Konsentrasi Stres di Akar Kaki

Transisi dari badan kumparan ke kaki lurus merupakan diskontinuitas geometrik yang menimbulkan konsentrasi tegangan. Besarnya tergantung pada ketajaman tikungan. Radius tikungan minimum 1,5d pada akar kaki merupakan praktik desain yang baik — jari-jari yang lebih kecil dari ini secara dramatis meningkatkan faktor konsentrasi tegangan. Saat mesin pegas torsi membentuk kaki, operator menyetel pahat untuk mencapai radius minimum ini. Jika perancang menggambar sudut tajam pada akar kaki, mesin akan menghasilkan sudut tajam, dan kegagalan kelelahan akan terjadi di lokasi tersebut, bukan di badan kumparan yang diprediksi oleh analisis tegangan.

Desain untuk Kemampuan Manufaktur: Bekerja Dengan Pemasok Mesin Pegas Torsi Anda

Desain pegas torsi yang paling efisien dikembangkan secara kolaboratif antara insinyur dan produsen pegas — khususnya, melibatkan tim yang mengoperasikan mesin pegas torsi di awal proses desain, sebelum gambar diselesaikan.

Pertimbangan utama DFM yang perlu disampaikan kepada produsen:

• Ketersediaan diameter kawat: Tidak semua diameter kawat tersedia di semua paduan. Mendesain dengan diameter kawat non-standar (misalnya 1,65 mm jika standarnya 1,6 mm dan 1,8 mm) dapat menambah waktu tunggu 4–8 minggu dan biaya material premium sebesar 15–30%. Mintalah inventaris diameter standar pabrikan sebelum menyelesaikan desain.
• Jumlah pesanan minimum: Geometri kaki khusus dan toleransi yang ketat sering kali memerlukan perkakas khusus. MOQ dapat berkisar dari 500 buah untuk desain sederhana hingga 10.000 buah untuk geometri kompleks dengan investasi perkakas khusus. Memahami hal ini pada tahap desain akan memengaruhi apakah desain pegas standar yang disesuaikan atau dimodifikasi akan lebih masuk akal secara ekonomi.
• Umur perkakas dan frekuensi penggantian pahat: Kabel paduan tinggi (krom-silikon, Inconel) mempercepat keausan pahat pada mesin pegas torsi. Hal ini mempengaruhi biaya per unit dan harus diperhitungkan dalam analisis total biaya kepemilikan, terutama untuk aplikasi bervolume tinggi.
• Protokol pemeriksaan artikel pertama: Sepakati terlebih dahulu pengukuran apa yang akan dilakukan dan dalam urutan apa. Pengukuran torsi pada sudut tertentu, sudut bebas, dan diameter kumparan adalah yang paling umum. Beberapa produsen menawarkan paket data CMM lengkap untuk aplikasi dirgantara dan medis — hal ini harus disebutkan dalam pesanan pembelian, bukan diketahui setelahnya.
• Garis waktu iterasi prototipe: Pemasok mesin pegas torsi yang lengkap dapat menghasilkan sampel prototipe dalam waktu 1–3 minggu sejak gambar lengkap. Rencanakan setidaknya dua iterasi prototipe — satu untuk memvalidasi konsep desain dan satu lagi untuk menyempurnakan toleransi berdasarkan hasil yang diukur — sebelum berkomitmen pada peralatan produksi.

Insinyur yang memperlakukan produsen pegas sebagai pemasok komoditas murni — memberikan gambaran lengkap tanpa diskusi — secara konsisten mendapatkan hasil yang kurang optimal. Insinyur yang melibatkan tim mesin pegas torsi dalam tinjauan desain mendapatkan pegas yang lebih mudah dibuat, lebih konsisten, dan lebih murah pada volume produksi.

Aplikasi Industri dan Contoh Desain Dunia Nyata

Prinsip desain pegas torsi diterapkan secara berbeda di berbagai industri. Berikut adalah contoh nyata bagaimana konteks aplikasi membentuk keputusan desain.

Pegas Pengembalian Engsel Pintu Otomotif

Spesifikasi khas: torsi 8–12 N·m pada defleksi 75° , 500.000 siklus hidup, suhu pengoperasian −40°C hingga 80°C. Diameter kawat 4–6 mm, paduan krom-silikon, shot peened, dilapisi seng fosfat. Mesin pegas torsi harus menghasilkan sudut bebas yang konsisten hingga ±3° karena rasa penahan pintu sensitif terhadap variasi torsi pada posisi pemeriksaan tengah (biasanya 30–45°). Pegas ini diproduksi dalam volume tinggi — ratusan ribu per tahun — yang membenarkan penggunaan perkakas mesin pegas torsi khusus dan pengujian torsi dalam proses pada 100% suku cadang.

Pegas Kontak Konektor Listrik

Spesifikasi khas: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Pegas Torsi Alat Kesehatan

Instrumen bedah dan mekanisme perangkat implan menggunakan pegas torsi yang terbuat dari baja tahan karat 316L atau paduan MP35N. Toleransi torsi ±3–5% adalah tipikal. Setiap musim semi diperiksa 100%. Persyaratan ketertelusuran berarti setiap lot produksi dikaitkan dengan nomor panas kawat tertentu dan catatan batch mesin pegas torsi. Persyaratan ini menambah biaya secara signifikan namun tidak dapat dinegosiasikan mengingat lingkungan peraturan. Diameter kawat biasanya berkisar antara 0,25 mm hingga 2,0 mm tergantung pada aplikasinya.

Sistem Pegas Torsi Pintu Garasi

Pegas torsi pintu garasi perumahan berukuran besar (diameter kawat 4–8 mm, diameter kumparan rata-rata 50–75 mm) dan dirancang untuk 10.000 hingga 30.000 siklus kehidupan. Mereka dililit berpasangan berlawanan pada poros tengah, menyeimbangkan berat pintu. Kecepatan pegas harus sesuai dengan berat dan tinggi pintu dalam ±10% atau pintu tidak akan seimbang dengan benar. Pegas ini diproduksi pada mesin pegas torsi industri besar dalam volume tinggi, dijual sebagai barang komoditas, dan merupakan salah satu kegagalan pegas rumah tangga yang paling umum — bukan karena dirancang dengan buruk, namun karena dirancang dengan target biaya yang membatasi siklus hidup.

Proses Desain Pegas Torsi Langkah demi Langkah

Menyatukan proses desain ke dalam alur kerja terstruktur mencegah kesalahan umum yaitu melakukan iterasi di akhir pengembangan ketika perubahan membutuhkan biaya yang mahal.

1. Tentukan persyaratan fungsional: Torsi yang diperlukan pada sudut tertentu, umur siklus, kisaran suhu pengoperasian, selubung ruang (ukuran mandrel, panjang badan, batasan geometri kaki), dan lingkungan (korosi, bahan kimia).
2. Pilih bahan kawat: Cocokkan paduan dengan persyaratan suhu, korosi, kekuatan, dan konduktivitas.
3. Pilih diameter kawat dan indeks pegas: Ulangi untuk menemukan kombinasi yang memenuhi persyaratan torsi sekaligus menjaga tegangan di bawah batas kelelahan. Target C = 6–10 untuk kompatibilitas mesin pegas torsi terbaik.
4. Hitung jumlah koil aktif: Gunakan persamaan laju pegas untuk mencari N, lalu tambahkan faktor koreksi kaki.
5. Verifikasi izin mandrel: Hitung diameter dalam kumparan pada defleksi maksimum dan pastikan jarak bebas 10% pada OD mandrel.
6. Periksa stres kelelahan: Hitung tegangan lentur maksimum menggunakan rumus yang dikoreksi Wahl dan verifikasi bahwa tegangan tersebut berada dalam rasio tegangan yang sesuai untuk umur siklus yang diperlukan.
7. Tentukan konfigurasi akhir: Pilih geometri kaki yang kompatibel dengan rakitan berpasangan dan dapat diproduksi pada mesin pegas torsi yang tersedia.
8. Tentukan toleransi dan perawatan permukaan: Tetapkan toleransi fungsional (torsi pada sudut pengujian, sudut bebas), tentukan perlakuan panas dan pasca-pemrosesan (shot peen, pelapisan).
9. Tinjau dengan produsen pegas: Konfirmasikan ketersediaan kawat, persyaratan perkakas, MOQ, dan rencana artikel pertama sebelum merilis gambar.
10. Uji dan ulangi: Ukur sampel artikel pertama untuk semua parameter yang ditentukan, evaluasi dalam perakitan, dan sempurnakan desain berdasarkan kinerja yang diukur vs.

Mengikuti urutan ini secara konsisten menghindari kategori kesalahan desain pegas yang paling mahal: menemukan masalah dimensi atau kinerja selama validasi perakitan, ketika mengubah desain pegas memerlukan kualifikasi ulang pengaturan mesin pegas torsi dan berpotensi mendesain ulang komponen yang berpasangan.
