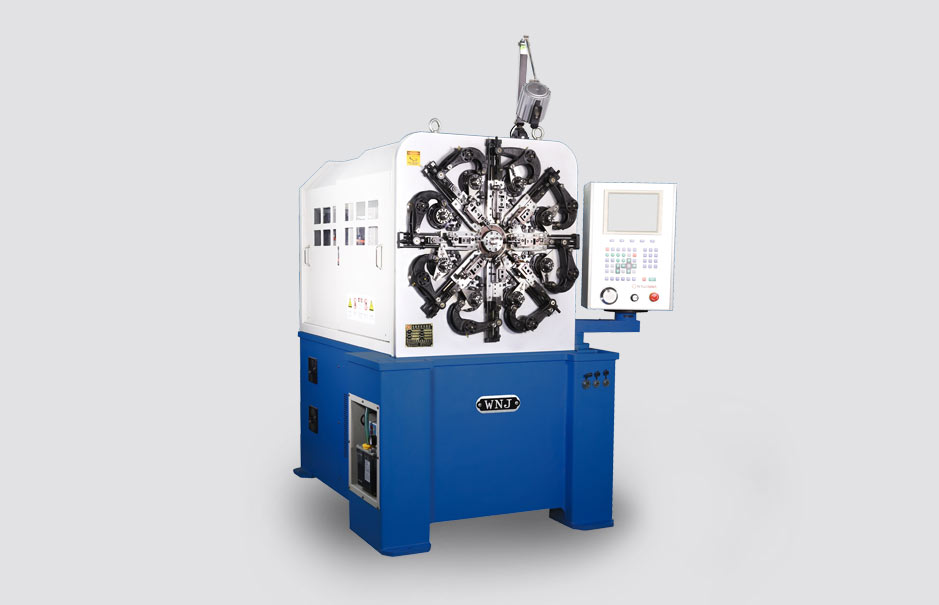

Apa struktur perlengkapan dasar mesin pegas?

Struktur dasar mesin dan peralatan mesin pegas dapat dibagi menjadi lima bagian: organisasi pelurusan, organisasi pemberian makan, organisasi pereduksi, organisasi pengontrol lapangan, dan organisasi pemutusan.

Organisasi pelurusan: Posisi organisasi pelurus berada di antara rak material dan roller pengumpan. Terdiri dari 2 set rol pelurus. Tujuan dari perangkat lunak sistem pelurusan adalah untuk menghilangkan deformasi lentur asli dari kawat baja tahan karat. Setelah diluruskan, dapat diluruskan ke dalam mesin dan peralatan pembentuk, yang memudahkan untuk meningkatkan presisi pegas koil.

Organisasi pemberian makan: Organisasi pemberian makan adalah perangkat yang mengandalkan dua atau dua pasang roda pengumpan untuk menjepit kawat baja tahan karat, dan putaran roda pengumpan mendorong kawat baja tahan karat ke depan secara paralel. Gunakan roda gigi penggerak pada duri poros umpan dengan penggerak roda gigi cacing tidak lengkap berbentuk kipas. Rasio kecepatan roller atas dan bawah sama, tetapi arah putarannya terbalik. Roda pemberi makan berputar selama tujuh hari. Panjang roda pengumpan adalah diameter roda pengumpan. Panjang pegas dapat ditentukan oleh jumlah putaran roda pengumpan. Jumlah gigi gigi transmisi tidak lengkap berbentuk kipas adalah jumlah putaran untuk memanipulasi roda pengumpan.

Organisasi pengurang diameter: Organisasi diameter variabel mengacu pada organisasi yang memanipulasi diameter pegas ketika pegas dililitkan. Ini terdiri dari dua batang ejektor dan poros bubungan pereduksi untuk batang penggerak ejektor.
Saat membuat pegas silinder, kawat pegas tidak akan berubah. Sesuaikan kedua batang ejektor ke posisi berlawanan, yang sesuai dengan spesifikasi lengkungan luar pegas, dan kemudian kencangkan kedua batang ejektor tanpa mengubahnya. Saat membuat pegas berdiameter variabel, seperti pegas cembung, kerucut terpotong, dan palang atas, baut jangkar depan, belakang, kiri, dan kanan dilonggarkan, sehingga batang ejektor dapat ditarik maju mundur di meja perkakas untuk mengubah lengkungan luar pegas, sesuai dengan bubungan pereduksi. Batang ejektor penggerak poros melebihi tujuan menghasilkan berbagai pegas pereduksi.

Organisasi perubahan diameter pitch: Organisasi perubahan diameter pitch adalah organisasi yang memanipulasi diameter pitch pegas. Mesin ini memiliki dua organisasi:
1. Mesin pegas terdiri dari pisau pitch dan camshaft pitch variabel. Camshaft variabel adalah jumlah putaran pegas yang wajar, dan baut jangkar di bawah pemotong pitch menyesuaikan rasio tinggi-lebar pegas;
2. Mesin pegas digerakkan oleh poros engkol dari sistem penggerak poros bubungan, sehingga pisau pitch dilepaskan dari bagian dalam peralatan, yang lebih bertenaga untuk mesin pegas pitch besar. Organisasi terputus: Organisasi terputus setelah berliku dan terbentuk. Melepaskan kawat baja tahan karat adalah postur produksi dan pemrosesan akhir ketika pegas jatuh. Pemutusan sambungan dilakukan sesuai dengan pisau dan inti.
