Apa itu mesin pembentuk pegas CNC? Apa prinsip kerjanya?

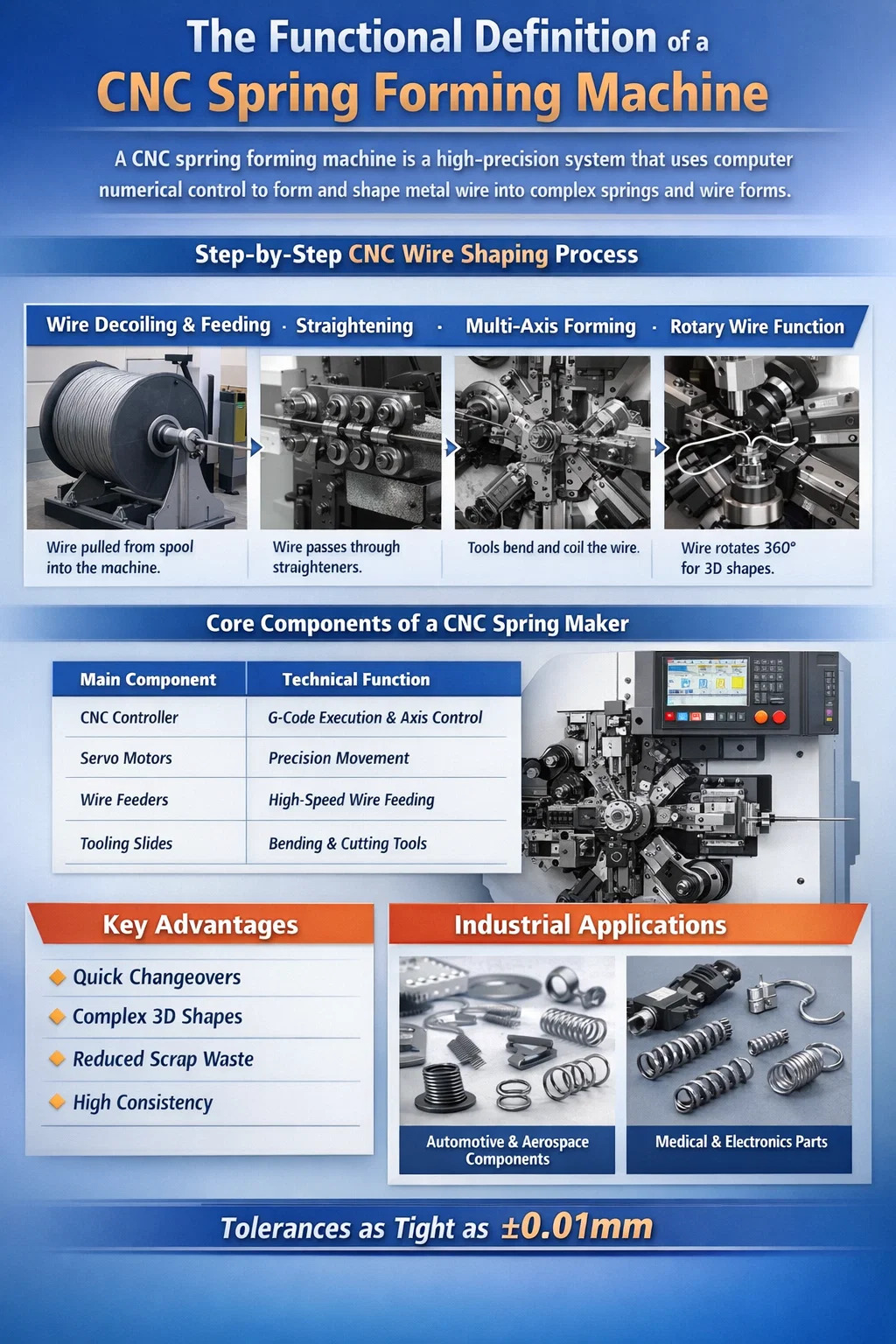

Definisi Fungsional a Mesin Pembentuk Pegas CNC

SEBUAH Mesin pembentuk pegas CNC adalah sistem manufaktur presisi tinggi yang menggunakan kontrol numerik komputer untuk mengotomatiskan pembengkokan, penggulungan, dan pembentukan kawat logam menjadi geometri pegas yang kompleks dan bentuk kawat yang rumit. Tidak seperti pembuat pegas mekanis tradisional yang mengandalkan camshaft tetap, peralatan modern ini menggunakan beberapa motor servo independen untuk mengontrol berbagai sumbu, memungkinkan terciptanya bentuk non-standar yang tidak mungkin dicapai secara manual.

Dalam lingkungan industri standar, mesin ini merupakan tulang punggung produksi komponen kawat, yang mampu menangani diameter kawat mulai dari 0,15mm hingga lebih dari 10mm . Mesin ini beroperasi dengan memasukkan kawat melalui serangkaian rol dan membentuknya menggunakan alat khusus yang bergerak dalam ruang tiga dimensi dengan akurasi bedah. Teknologi ini memastikan a tingkat pengulangan yang tinggi , sering kali menjaga toleransi seketat ±0,01mm atas produksi berjalan jutaan unit.

Prinsip Kerja Langkah-demi-Langkah Pembentukan Kawat CNC

Pengoperasian a Mesin pembentuk pegas CNC adalah rangkaian gerakan mekanis yang sangat tersinkronisasi. Prosesnya dimulai dengan bahan mentah dan diakhiri dengan komponen yang sudah jadi, diberi perlakuan panas atau siap digunakan. Mekanika berikut menggambarkan perjalanan kawat melalui mesin:

Decoiling dan Pengumpanan Kawat

Kawat logam, biasanya terbuat dari baja tahan karat, baja karbon, atau paduan tembaga, ditarik dari kumparan atau kumparan besar. Mesinnya sistem umpan kawat menggunakan roller tugas berat yang digerakkan oleh motor servo torsi tinggi. Rol ini harus memberikan tekanan yang cukup untuk menarik kawat tanpa meratakannya, memastikan panjang umpan tepat hingga mikro-milimeter.

Pelurusan dan Persiapan Bahan

Karena kawat disimpan dalam kumparan, maka kawat tersebut memiliki kelengkungan alami atau "memori". Sebelum pembentukan apa pun terjadi, kawat melewatinya pelurus kawat . Ini terdiri dari serangkaian roller yang disusun pada bidang horizontal dan vertikal. Dengan tegangan bergantian, pelurus menghilangkan semua kekusutan dan lengkungan, sehingga menghasilkan garis kawat yang lurus sempurna ke alat pembentuk.

Pembentukan Tersinkronisasi Multi-Sumbu

SEBUAHs the wire emerges from the central guide (the quill), it enters the forming zone. In a Mesin pembentuk pegas CNC , beberapa slide alat diposisikan di sekitar kawat. Setiap slide dapat bergerak secara mandiri. Misalnya, dalam a mesin 12 sumbu , beberapa alat dapat memukul kawat dari sudut yang berbeda secara bersamaan atau dalam urutan yang telah diprogram untuk membuat putaran, tikungan, atau gulungan.

Peran Fungsi Kawat Putar

Banyak mesin canggih yang memiliki fitur a sumbu kawat putar . Daripada hanya menggerakkan alat di sekitar kawat, mesin ini dapat memutar kawat itu sendiri 360 derajat. Hal ini memberikan dimensi fleksibilitas ekstra, memungkinkan pembentukan bentuk 3D yang kompleks tanpa harus menghentikan proses pengumpanan atau menggunakan pengaturan perkakas yang terlalu rumit.

Komponen Inti Pembuat Pegas CNC Modern

Efisiensi a Mesin pembentuk pegas CNC merupakan hasil sinergi antara perangkat keras mekanis dan sistem kendali elektronik. Tabel berikut menyoroti komponen perangkat keras penting yang terdapat pada mesin kelas profesional.

SEBUAHdvantages Over Traditional Cam-Driven Systems

Peralihan dari kamera mekanis ke Mesin pembentuk pegas CNC teknologi telah merevolusi lanskap manufaktur musim semi. Keunggulan utama berfokus pada efisiensi dan keserbagunaan:

• Mengurangi Waktu Pengaturan: Mesin tradisional memerlukan penyesuaian cam manual yang dapat memakan waktu 4 hingga 8 jam. Mesin CNC dapat diprogram ulang di bawah 30 menit .
• Geometri Kompleks: Mesin-mesin ini dapat menghasilkan pegas torsi ganda , kontak baterai, dan bentuk kawat 3D dalam satu pengoperasian, sehingga menghilangkan kebutuhan pembengkokan manual sekunder.
• Penghematan Bahan: Kontrol yang tepat atas operasi pengumpanan dan pemotongan meminimalkan besi tua, yang merupakan faktor biaya signifikan dalam produksi volume tinggi.
• Konsistensi: Setelah suatu program diverifikasi, mesin dapat berproduksi 100.000 bagian yang identik dengan penyimpangan nol, yang sangat penting untuk komponen penting keselamatan dalam industri otomotif.

SEBUAHpplications and Industrial Output

Keluaran dari a Mesin pembentuk pegas CNC digunakan di hampir setiap sektor kehidupan modern. Karena mesin ini dapat menangani beragam penampang kawat (bulat, datar, atau persegi), penerapannya hampir tidak terbatas:

SEBUAHutomotive and Aerospace

Pabrikan menggunakan mesin ini untuk membuat pegas rangka kursi, pegas katup mesin, dan klip injektor bahan bakar. Bagian-bagian ini harus tahan terhadap tekanan dan suhu ekstrem, sehingga mesin harus memproses paduan dengan daya tarik tinggi Silikon Inconel atau Chrome .

Peralatan Elektronik dan Medis

Skala kecil Mesin pembentuk pegas CNCs memproduksi pegas mikro untuk modul kamera ponsel pintar dan instrumen bedah. Pada skala ini, ketelitian mesin dalam menangani kawat setipis 0,1 mm adalah yang terpenting.

Ringkasan Teknis Akhir

Kesimpulannya, Mesin pembentuk pegas CNC mewakili puncak teknologi pemrosesan kawat. Dengan menggabungkan motor servo yang kuat dengan kontrol perangkat lunak yang canggih, alat ini mengubah gulungan kawat sederhana menjadi komponen mekanis yang kompleks. Kemampuannya untuk melakukan berbagai operasi—pengumpanan, pelurusan, pembengkokan, penggulungan, dan pemotongan—dalam satu siklus otomatis menjadikannya aset yang sangat diperlukan bagi pabrik modern mana pun yang menginginkan produksi berkecepatan tinggi dan akurasi tinggi.
