Apa itu mesin pembengkok pegas? Apa prinsip kerjanya?

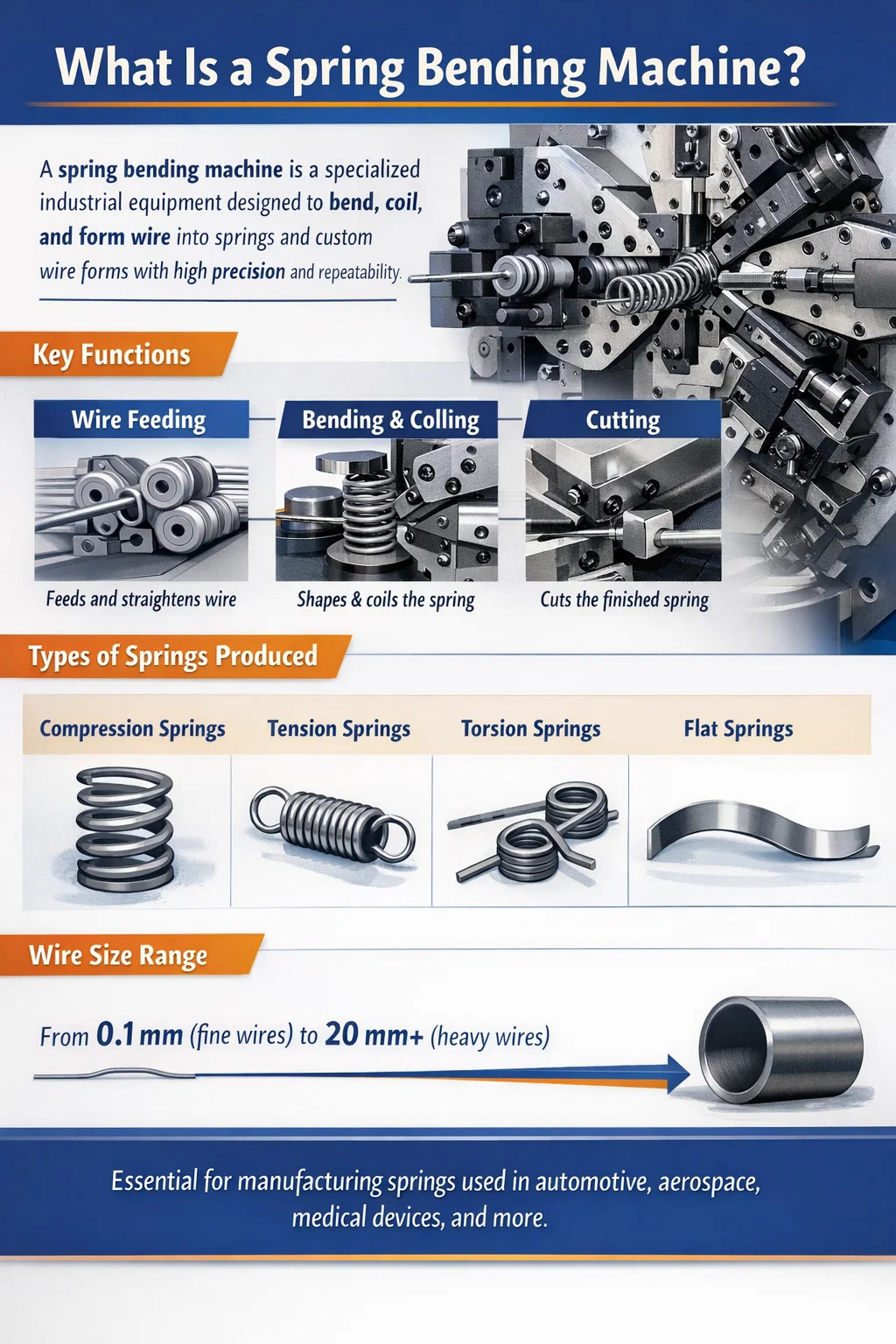

SEBUAHpa Itu Mesin Bending Pegas? Jawaban Langsung

A mesin pembengkok pegas adalah peralatan industri khusus yang dirancang untuk membengkokkan, menggulung, dan membentuk bahan kawat atau strip menjadi pegas dan komponen seperti pegas. Ia mengontrol bentuk, pitch, diameter, dan konfigurasi ujung setiap pegas melalui kombinasi mekanisme pengumpanan, pembengkokan, dan pemotongan. Tidak seperti mesin pembentuk kawat untuk keperluan umum, mesin pembengkok pegas dioptimalkan secara khusus untuk menghasilkan pegas kompresi, pegas tegangan, pegas torsi, pegas datar, dan bentuk kawat berbentuk khusus dengan kemampuan pengulangan yang tinggi dan intervensi manual yang minimal.

Mesin pembengkok pegas menangani diameter kawat mulai dari sehalus 0,1 mm (untuk pegas elektronik presisi) hingga setebal 20mm atau lebih (untuk pegas suspensi industri berat). Dalam model yang dikontrol CNC, satu mesin dapat menyimpan ratusan program komponen dan beralih antar jenis pegas dalam hitungan menit, menjadikannya landasan manufaktur pegas modern.

Industri manufaktur pegas global sangatlah besar. Pegas digunakan di hampir semua produk mekanis — mulai dari pulpen dan peralatan medis hingga suspensi otomotif dan aktuator ruang angkasa. Pasar musim semi dinilai lebih dari itu USD 24 miliar pada tahun 2023 , dan mesin pembengkok pegas adalah alat produksi utama di balik hasil ini. Memahami apa itu mesin-mesin ini dan cara kerjanya sangat penting bagi siapa pun yang terlibat dalam pembuatan pegas, pengadaan, atau desain teknik.

Prinsip Kerja Mesin Bending Pegas

Prinsip kerja mesin pembengkok pegas berpusat pada tiga tindakan terkoordinasi: pengumpanan kawat, pembengkokan terkontrol, dan pemotongan . Ketiga fungsi ini diatur waktunya dan diurutkan secara tepat untuk menghasilkan pegas lengkap dalam satu operasi berkelanjutan. Berikut cara kerja setiap fase:

Pengumpanan Kawat

Kawat diambil dari kumparan kumparan (atau pengumpan batang yang diluruskan untuk kawat yang lebih berat) dan dilewatkan melalui serangkaian rol pelurus. Rol ini menghilangkan kelengkungan alami (“set”) dari kumparan kawat sehingga kawat memasuki zona tekukan dalam garis lurus dan konsisten. Unit pelurus biasanya terdiri dari dua set rol yang disusun pada sudut 90 derajat satu sama lain — satu set mengoreksi bidang horizontal, yang lain mengoreksi bidang vertikal.

Setelah diluruskan, sepasang rol pengumpan yang digerakkan servo mencengkeram kawat dan mendorongnya ke depan dengan kecepatan dan panjang yang terkendali. Panjang umpan menentukan di mana setiap tikungan akan terjadi relatif terhadap tikungan sebelumnya, yang secara langsung mengontrol tinggi nada pegas, panjang badan, dan geometri ujung. Pada mesin pembengkok pegas CNC, motor servo umpan diprogram untuk menghasilkan kenaikan yang tepat — terkadang akurat ±0,01 mm per langkah pengumpanan .

Membungkuk dan Melingkar

Saat kawat diumpankan ke depan, kawat tersebut bersentuhan dengan alat pembengkok (juga disebut jari pembengkok, pin melingkar, atau alat pitch) yang membelokkannya ke bentuk yang diinginkan. Dalam produksi pegas kumparan, kawat dibelokkan di sekitar titik kumparan (pin baja yang diperkeras atau mandrel) untuk menghasilkan kumparan heliks. Posisi titik kumparan relatif terhadap jalur kawat menentukan diameter kumparan. Alat pitch — diposisikan secara aksial di sepanjang kawat — mengontrol jarak antara kumparan yang berdekatan.

Alat pembengkok dipasang pada slide atau bubungan yang digerakkan oleh motor servo (pada mesin CNC) atau bubungan mekanis (pada mesin tipe bubungan). Dalam mesin pembengkok pegas CNC, setiap sumbu pembengkokan dapat diprogram secara independen untuk berpindah ke posisi mana pun di titik mana pun selama siklus pengumpanan kawat. Hal ini memungkinkan alat berat menghasilkan pegas dengan pitch variabel, pegas berbentuk tong, pegas berbentuk kerucut, dan bentuk kawat 3D yang rumit — semuanya dari satu pengaturan.

Untuk pegas torsi dan bentuk non-kumparan lainnya, jari-jari yang membengkokkan menerapkan tekukan sudut yang tepat pada titik-titik tertentu di sepanjang kawat. Mesin mengumpankan panjang tertentu, membengkokkan pada sudut yang diprogram, mengumpan lagi, membengkokkan lagi — berulang hingga geometri pegas penuh selesai. Sudut tikungan dapat dikontrol ±0,5 derajat atau lebih baik pada mesin CNC berkualitas tinggi.

Pemotongan

Setelah geometri pegas yang diprogram selesai, mekanisme pemotongan memotong kawat untuk memisahkan pegas yang sudah jadi dari kawat yang masuk. Pemotong biasanya berupa bilah baja keras yang digerakkan oleh poros bubungan atau servo. Potongannya harus bersih dan bebas duri untuk menghindari cacat fungsional — terutama untuk pegas kompresi yang kumparan ujungnya harus rata pada permukaan. Beberapa mesin dilengkapi stasiun pembentuk ujung khusus yang menggiling atau meratakan ujung potongan setelah pemotongan, menghasilkan ujung tertutup dan ujung tanah yang diperlukan untuk pegas kompresi presisi.

Kompensasi Musim Semi

Aspek penting dari prinsip kerja mesin pembengkok pegas adalah pengelolaan kembali — pemulihan elastis kawat setelah ditekuk. Ketika sebuah kawat dibengkokkan, kawat tersebut mengalami deformasi baik secara plastis (permanen) maupun secara elastis. Ketika gaya lentur dilepaskan, bagian elastis pulih, menyebabkan sebagian kawat kembali ke bentuk aslinya. Jika tidak dikompensasi, pegas yang telah selesai akan memiliki diameter lebih besar dan pitch berbeda dari yang diprogram.

Pegas balik bergantung pada bahan kawat (baja tahan karat lebih banyak pegasnya dibandingkan baja ringan), diameter kawat, kondisi temper, dan radius tekukan. Mesin pembengkok pegas CNC mengompensasi pegas balik dengan pembengkokan berlebihan — mengatur posisi pahat pembengkok melebihi target nominal dengan offset yang diperhitungkan. Pada mesin canggih, pengukuran springback otomatis dan sistem kompensasi secara terus menerus menyesuaikan posisi pahat berdasarkan dimensi pegas yang diukur dari beberapa bagian sebelumnya.

Jenis Utama Mesin Bending Pegas

Mesin pembengkok pegas bukanlah satu kategori. Ada beberapa jenis mesin yang berbeda, masing-masing disesuaikan dengan jenis pegas, volume produksi, ukuran kawat, dan tingkat kerumitan yang berbeda. Memilih jenis mesin yang tepat sama pentingnya dengan memprogramnya dengan benar.

Mesin Melingkar Pegas Tipe Cam

Mesin melingkar tipe cam adalah pekerja keras tradisional dalam produksi pegas volume tinggi. Semua pergerakan sumbu digerakkan oleh bubungan mekanis yang dipasang pada poros bubungan yang berputar. Bubungan diprofilkan untuk menghasilkan geometri pegas yang diinginkan, dan mengubah desain pegas memerlukan penggantian atau penyesuaian bubungan secara fisik. Meskipun penyiapannya memakan waktu, mesin tipe cam bekerja dengan kecepatan sangat tinggi — beberapa model dapat menghasilkan hingga 500 pegas kompresi per menit — menjadikannya ideal untuk produksi besar-besaran dengan desain pegas tunggal. Mereka kuat, dapat diandalkan, dan biaya perawatannya relatif rendah.

Mesin Melingkar Pegas CNC

Mesin melingkar pegas CNC (Computer Numerical Control) menggantikan kamera mekanis dengan motor servo pada setiap sumbu. Setiap sumbu (diameter koil, pitch, feed, cut) dapat diprogram secara independen melalui pengontrol layar sentuh. Perubahan dari satu desain pegas ke desain pegas lainnya dilakukan dengan memuat program yang berbeda — tidak diperlukan pergantian mekanis. Mesin melingkar CNC biasanya memiliki 4 hingga 8 sumbu CNC dan dapat menghasilkan pegas kompresi, ekstensi, dan pitch variabel. Kecepatan produksi berkisar antara 30 hingga 200 bagian per menit tergantung pada kompleksitas pegas dan diameter kawat.

Mesin Bending Pegas CNC (Bekas Kawat Multi Sumbu)

Sering disebut mesin pembengkok kawat CNC atau pembentuk kawat CNC, jenis ini berbeda dengan mesin penggulung karena dapat membengkokkan kawat dalam tiga dimensi — tidak hanya menggulungnya menjadi heliks. Dengan 8 hingga 16 atau lebih sumbu CNC , mesin ini dapat menghasilkan bentuk kawat 3D yang kompleks seperti pegas torsi dengan sudut lengan tertentu, klip kawat, braket, pegangan, dan rakitan kawat khusus. Kawat dapat ditekuk ke segala arah, diputar, dan dibentuk menjadi bentuk apa pun. Mesin-mesin ini adalah jenis yang paling serbaguna dan penting untuk pembuatan pegas dan bentuk kawat khusus.

Mesin Bending Pegas Datar

Mesin pembengkok pegas datar (juga disebut mesin pembentuk strip atau mesin pegas kawat datar) dirancang untuk membentuk kawat datar atau strip logam menjadi pegas daun, pegas kumparan datar, pegas jam, dan komponen pegas datar yang dicap dan dibentuk. Mereka mengumpankan material strip datar melalui roller berprofil dan cetakan lentur yang membentuk strip pada bidang horizontal dan vertikal. Mesin ini digunakan secara luas dalam produksi pegas utama jam, klip pegas daun otomotif, dan pegas kontak listrik.

Mesin Pegas Torsi

Mesin pegas torsi adalah varian khusus dari mesin pembengkok pegas CNC, yang dioptimalkan untuk memproduksi pegas torsi — pegas yang menyimpan energi dengan cara dipelintir, bukan dikompresi atau diregangkan. Mereka dilengkapi alat pembengkok lengan khusus yang dapat menekuk kaki/lengan pegas ke sudut yang tepat (umumnya 90°, 180°, atau sudut khusus). Lilitan badan dililitkan terlebih dahulu, kemudian lengan ditekuk. Mesin pegas torsi harus secara tepat mengontrol panjang kaki, sudut kaki, dan arah kumparan (belitan kanan atau kiri).

Komponen Utama Mesin Bending Pegas

Memahami fungsi setiap komponen utama akan membantu operator menyiapkan alat berat dengan benar, memecahkan masalah kerusakan, dan menjaga peralatan dalam kondisi baik. Berikut adalah komponen inti yang ditemukan pada sebagian besar mesin pembengkok dan penggulung pegas:

• Wire Spool dan Sistem Pembayaran: Memegang kumparan kawat dan mengontrol tegangan saat kawat dilepas. Kontrol tegangan yang tepat mencegah kawat tertekuk, kusut, dan ketidakkonsistenan diameter. Beberapa mesin menggunakan sistem pembayaran bertenaga untuk gulungan kawat berat yang beratnya mencapai beberapa ratus kilogram.
• Pelurus Kawat: Satu set rol baja yang diperkeras (biasanya 5 hingga 11 rol dalam dua bidang tegak lurus) yang melepaskan rangkaian kumparan dari kawat. Penyetelan pelurus yang tepat sangat penting — pelurusan yang berlebihan menyebabkan pengerasan kerja, sedangkan pelurusan yang kurang akan meninggalkan sisa kelengkungan yang menyebabkan ketidakkonsistenan diameter pada pegas yang telah selesai.
• Rol Umpan: Rol beralur yang digerakkan oleh servo yang mencengkeram dan memajukan kawat dengan kecepatan dan panjang yang dikontrol secara tepat. Profil alur harus sesuai dengan diameter kawat — ukuran alur yang salah menyebabkan selip (panjang umpan tidak konsisten) atau deformasi kawat (menandai atau meratakan permukaan kawat).
• Alat Titik Melingkar / Bending: Pin, jari, atau mandrel baja perkakas yang dikeraskan yang membelokkan kawat ke bentuk yang diinginkan. Pada mesin penggulungan, titik penggulungan merupakan alat utama yang menentukan diameter kumparan. Perkakas ini dapat mengalami keausan yang tinggi dan harus terbuat dari baja perkakas atau karbida agar dapat digunakan dalam waktu lama.
• Alat Pitch: Alat bergerak yang mengontrol jarak aksial (pitch) antar kumparan saat pegas terbentuk. Pada mesin CNC, alat pitch digerakkan oleh servo dan dapat diprogram untuk memvariasikan pitch di seluruh badan pegas — menghasilkan pegas pitch variabel yang digunakan dalam aplikasi suspensi otomotif dan isolasi getaran.
• Pemotongan Unit: Bilah pemotong baja yang diperkeras yang digerakkan oleh bubungan atau servo yang memotong kawat setelah setiap pegas terbentuk. Pemotongnya harus tajam dan waktunya tepat. Pemotong yang tumpul atau potongan yang tidak tepat waktu akan menghasilkan gerinda, ujung yang bengkok, atau panjang bebas yang salah.
• Pengontrol CNC: Otak mesin. Pada mesin pembengkok pegas CNC modern, pengontrol dilengkapi antarmuka layar sentuh, pemrograman pegas grafis, pemantauan sumbu waktu nyata, kompensasi pegas otomatis, dan penghitung produksi. Pengendali dari produsen terkemuka seperti Wafios, Itaya, dan Lesjöfors terintegrasi dengan sistem MES pabrik dan mendukung konektivitas Industri 4.0.
• Sistem Penggerak Servo: Setiap sumbu CNC ditenagai oleh motor servo dan penguat penggerak. Sistem servo memberikan kontrol posisi yang tepat (biasanya ±0,001 mm resolusi encoder ) dan respons dinamis yang tinggi — memungkinkan alat berat menjalankan profil pergerakan multi-sumbu yang kompleks pada kecepatan produksi.
• Rangka Mesin (Dasar): Basis besi cor kaku atau baja fabrikasi yang meminimalkan getaran selama pengoperasian kecepatan tinggi. Getaran pada rangka mesin secara langsung menyebabkan inkonsistensi pitch dan diameter pegas, sehingga kekakuan rangka merupakan faktor kunci dalam kualitas alat berat.

Jenis Pegas yang Dihasilkan oleh Mesin Bending Pegas

Mesin pembengkok pegas dapat menghasilkan berbagai macam jenis pegas. Setiap jenis memiliki geometri, fungsi, dan persyaratan manufaktur yang berbeda. Berikut ini ikhtisar mendetail tentang jenis pegas yang paling umum dan cara pembuatannya:

Pegas Kompresi

Pegas kompresi adalah pegas heliks koil terbuka yang menahan gaya tekan (dorongan). Mereka adalah jenis pegas yang paling umum diproduksi secara global, digunakan dalam segala hal mulai dari pulpen hingga rangkaian katup otomotif. Mereka diproduksi dengan melilitkan kawat menjadi heliks dengan nada yang konsisten. Parameter utama meliputi panjang bebas, diameter kumparan (OD dan ID), diameter kawat, jumlah kumparan aktif, dan tipe ujung (terbuka, tertutup, terbuka, tertutup). Tertutup dan ujung tanah memerlukan operasi penggilingan sekunder setelah penggulungan, di mana kumparan ujung digiling rata pada cakram atau penggiling tanpa pusat untuk menghasilkan permukaan tempat duduk yang stabil.

Mata Air Ekstensi

Pegas ekstensi adalah pegas heliks melingkar rapat yang menahan gaya tarik (tarikan). Mereka diproduksi pada mesin melingkar dengan stasiun pembentuk kait khusus yang membengkokkan ujung kawat menjadi lingkaran atau kait untuk dipasang. Badan kumparan dililit dengan nada nol (kumparan bersentuhan) untuk menciptakan tegangan awal - suatu pratekan yang harus diatasi sebelum pegas mulai memanjang. Jenis kait yang umum termasuk kait mesin, kait Jerman, dan kait silang, masing-masing dibentuk oleh rangkaian alat pembengkok tertentu yang diprogram ke dalam pengontrol CNC.

Mata Air Torsi

Pegas torsi menyimpan energi rotasi dengan cara diputar. Mereka terdiri dari tubuh melingkar dengan dua lengan (kaki) yang memanjang. Pegas menghasilkan torsi yang sebanding dengan sudut puntirnya. Mereka diproduksi pada mesin pembentuk kawat CNC atau mesin pegas torsi khusus, di mana badan digulung dan kemudian lengan ditekuk ke sudut yang ditentukan. Aplikasi umum termasuk jepitan pakaian, perangkap tikus, sistem penyeimbang pintu garasi, dan instrumen presisi. Sudut antara kedua lengan – “sudut torsi” – harus dipertahankan ±1° atau lebih ketat untuk aplikasi presisi.

Mata Air Datar dan Mata Air Daun

Pegas pipih terbuat dari kawat pipih atau strip logam, bukan kawat bundar. Ini termasuk pegas daun (seperti yang digunakan dalam suspensi kendaraan), pegas jam dan pegas listrik (pegas kumparan datar yang dililitkan dari strip), pegas kantilever, dan pegas kontak listrik. Mesin pembengkok pegas datar membentuk strip melalui roller berprofil dan cetakan pembengkok. Toleransi ketebalan untuk pegas datar presisi bisa seketat ±0,01mm , yang menuntut material strip yang presisi dan mesin yang dirawat dengan baik.

Formulir Kawat Khusus

Selain bentuk pegas klasik, mesin pembengkok pegas CNC — terutama pembentuk kawat CNC multi-sumbu — dapat menghasilkan hampir semua bentuk kawat: klip, cincin penahan, braket, pegangan, kawat pemandu medis, kawat ortodontik, dan rakitan kawat 3D yang rumit. Bagian-bagian ini mungkin tidak menyimpan energi elastis (jadi secara teknis bukan pegas) tetapi diproduksi pada mesin pembengkok pegas dengan menggunakan prinsip kerja pemotongan pembengkokan umpan yang sama.

Bahan Kawat yang Digunakan pada Mesin Bending Pegas

Pemilihan material kawat secara signifikan mempengaruhi kinerja pegas, pengaturan mesin, dan kompensasi pegas yang diperlukan. Bahan yang berbeda memiliki modulus elastis, kekuatan tarik, dan karakteristik pegas yang berbeda. Berikut adalah bahan kawat yang paling umum diproses dengan mesin pembengkok pegas:

• Kawat baja karbon yang ditarik keras (ASTM A227): Kawat pegas yang paling umum dan paling murah. Kekuatan tarik biasanya bervariasi menurut diameter 1.250–2.000 MPa . Digunakan untuk pegas kompresi dan ekstensi tujuan umum dalam aplikasi non-kritis.
• Kabel musik/kabel piano (ASTM A228): Kawat baja karbon tinggi dengan kekuatan tarik tertinggi dari bahan pegas biasa, hingga 2.800MPa untuk diameter halus. Digunakan di mana diperlukan kekuatan tinggi dan umur kelelahan yang baik. Standar untuk pegas instrumentasi presisi.
• Kawat baja tahan karat (ASTM A313, Tipe 302/304/316): Ketahanan korosi yang sangat baik, kinerja suhu tinggi yang baik. Kekuatan tariknya sedikit lebih rendah dari kawat musik. Memerlukan kompensasi springback yang lebih tinggi — biasanya 10–20% lebih banyak overbending daripada baja karbon. Digunakan dalam aplikasi pengolahan makanan, medis, kelautan, dan kimia.
• Kawat paduan krom-silikon (ASTM A401): Kekuatan luar biasa pada suhu tinggi dan ketahanan lelah yang sangat baik. Digunakan untuk pegas katup otomotif, yang harus beroperasi dengan andal pada suhu mesin hingga 200°C dan berputar miliaran kali selama masa pakai mesin.
• Kawat perunggu fosfor: Konduktivitas listrik yang baik dan ketahanan terhadap korosi. Digunakan untuk pegas kontak listrik, pegas instrumen kecil, dan aplikasi yang memerlukan sifat non-magnetik.
• kawat titanium: Rasio kekuatan terhadap berat yang sangat tinggi, ketahanan terhadap korosi yang sangat baik. Mahal dan sulit untuk digulung. Digunakan di ruang angkasa dan peralatan olahraga berperforma tinggi di mana pengurangan berat badan sangat penting.
• Inconel dan superalloy lainnya: Digunakan untuk pegas yang harus beroperasi pada suhu ekstrim (di atas 300°C) pada turbin gas, mesin jet, dan tungku industri. Bahan-bahan ini memerlukan perkakas khusus dan kompensasi pegas yang signifikan.

Proses Pembengkokan Pegas: Langkah demi Langkah

Menyiapkan dan mengoperasikan mesin pembengkok pegas dengan benar memerlukan pendekatan yang sistematis. Berikut adalah urutan umum untuk menyiapkan mesin melingkar pegas CNC untuk menghasilkan pegas kompresi baru:

1. Pemuatan Kawat: Pasang gulungan kawat pada sistem pembayaran. Masukkan kawat melalui unit pelurus, sesuaikan tekanan roller untuk melepaskan rangkaian kumparan tanpa membebani kawat secara berlebihan.
2. Pemilihan dan Pemasangan Alat: Pilih ukuran titik melingkar berdasarkan diameter dalam target, dan pasang alat pitch. Untuk kawat halus (di bawah 1 mm), perkakas karbida lebih disukai karena masa pakainya lebih lama.
3. Entri Program: Masukkan parameter pegas ke dalam pengontrol CNC: diameter kawat, jenis bahan, OD kumparan, panjang bebas, jumlah kumparan total dan aktif, pitch, jenis ujung. Pengontrol dapat menghitung posisi pahat awal secara otomatis berdasarkan masukan ini.
4. Artikel Pertama Dijalankan: Menghasilkan sampel pegas dalam jumlah kecil (biasanya 5–10 buah). Ukur OD kumparan, panjang bebas, pitch, dan konfigurasi ujung menggunakan peralatan pengukuran khusus pegas seperti sistem pengukuran penglihatan atau pengukuran manual.
5. Penyesuaian Springback: Bandingkan dimensi yang diukur dengan target. Sesuaikan posisi titik melingkar untuk memperbaiki pegas OD. Sesuaikan alat nada untuk mengoreksi nada. Jalankan kembali sampel dan ukur ulang. Ulangi sampai semua dimensi berada dalam toleransi.
6. Proses Produksi: Setelah persetujuan artikel pertama diperoleh, jalankan produksi. Pantau dimensi pegas secara berkala — biasanya setiap 50–100 bagian — dan gunakan fitur kompensasi otomatis alat berat untuk menjaga kualitas seiring berkurangnya kumparan kawat (sifat kawat dapat sedikit berbeda sepanjang panjang kumparan).
7. Pasca Pemrosesan (jika diperlukan): Kirim pegas untuk penggerindaan ujung (jika diperlukan ujung tanah tertutup), perlakuan panas (penghilang tegangan untuk menstabilkan dimensi), shot peening (untuk meningkatkan umur kelelahan), pelapisan (untuk perlindungan korosi), atau pengujian beban (untuk memverifikasi laju pegas memenuhi spesifikasi).

Parameter Pegas Utama dan Cara Mesin Mengontrolnya

Insinyur pegas dan operator alat berat perlu memahami hubungan antara pengaturan alat berat dan parameter pegas. Berikut adalah cara mengontrol dimensi pegas paling kritis pada mesin pembengkok pegas CNC:

Keunggulan Mesin Bending Pegas CNC Dibandingkan Mesin Manual

Peralihan dari mesin pegas tipe manual dan cam ke mesin pembengkok pegas CNC sepenuhnya telah menjadi salah satu perubahan paling signifikan dalam manufaktur pegas selama 30 tahun terakhir. Keunggulan CNC sangat menarik dan terdokumentasi dengan baik di lingkungan produksi:

• Pergantian cepat: Beralih dari satu desain pegas ke desain pegas lainnya pada mesin CNC membutuhkan waktu beberapa menit — cukup muat program baru, verifikasi artikel pertama, dan jalankan. Pada mesin tipe bubungan, pergantian dapat memakan waktu berjam-jam karena bubungan harus ditukar secara fisik dan diatur waktunya kembali.
• Geometri kompleks: Mesin CNC dapat menghasilkan pegas dengan pitch variabel, pegas berbentuk kerucut, pegas berbentuk tong, dan bentuk kawat 3D yang secara fisik tidak mungkin diproduksi pada mesin cam mekanis.
• Kompensasi otomatis: Pengontrol CNC dapat secara otomatis menyesuaikan posisi pahat berdasarkan dimensi pegas yang diukur, mengkompensasi variasi diameter kawat dan perubahan pegas seiring waktu tanpa campur tangan operator.
• Data produksi: Mesin CNC mencatat jumlah produksi, waktu siklus, kejadian kesalahan, dan data kualitas yang dapat dianalisis untuk peningkatan proses dan ketertelusuran.
• Persyaratan keterampilan: Mesin CNC mengurangi ketergantungan pada operator manual yang sangat terampil. Setelah program dikembangkan dan diverifikasi, operator yang kurang berpengalaman dapat menjalankan produksi dengan mengurangi risiko kesalahan pengaturan.
• Integrasi: Mesin pembengkok pegas CNC modern dapat diintegrasikan dengan pengubah koil otomatis, konveyor suku cadang, sistem inspeksi penglihatan, dan jalur pengemasan robot untuk sel produksi yang sepenuhnya otomatis.

Cacat Umum pada Pembengkokan Pegas dan Cara Memperbaikinya

Bahkan mesin pembengkok pegas yang telah diatur dengan baik akan menghasilkan suku cadang yang rusak ketika kondisi proses menyimpang. Mengenali cacat umum dan akar penyebabnya sangat penting untuk menjaga kualitas:

• Diameter kumparan di luar toleransi: Biasanya disebabkan oleh variasi springback karena perubahan sifat mekanik kawat (batch kawat yang berbeda), perubahan suhu, atau keausan pahat. Perbaiki dengan mengatur posisi titik melingkar atau memperbarui nilai kompensasi springback dalam program CNC.
• Panjang bebas salah: Disebabkan oleh slip roller pengumpan (roller yang aus, gaya penjepitan yang salah, atau permukaan kawat yang terkontaminasi) atau panjang pengumpanan program yang salah. Periksa kondisi roller pengumpan dan verifikasi ulang nilai program terhadap pengumpanan kawat yang diukur.
• Nada tidak seragam: Disebabkan oleh ketidakstabilan alat pitch, bantalan alat pitch yang aus, atau pelurusan kawat yang tidak konsisten. Periksa dan ganti perkakas pitch yang aus. Periksa tekanan rol pelurus.
• Gerinda pada ujung potongan: Disebabkan oleh mata pisau pemotong yang tumpul atau timing pemotong yang tidak tepat. Ganti atau pertajam kembali bilah pemotong. Verifikasi waktu pemotong dalam program CNC.
• Kerusakan pada permukaan kawat (goresan, bintik datar): Disebabkan oleh ukuran alur feed roller yang salah, gaya penjepitan yang berlebihan, atau kawat yang terkontaminasi (kerak, pasir). Pilih alur rol yang benar untuk diameter kawat. Periksa kualitas kabel masuk. Bersihkan rol dan pemandu.
• Kawat kusut atau tertekuk: Disebabkan oleh ketegangan hasil yang berlebihan, spul kawat terbebani, atau pengaturan pelurus yang salah. Sesuaikan ketegangan rem hasil. Periksa dan sesuaikan tekanan roller pelurus.

Produsen Mesin Bending Pegas Terkemuka

Industri mesin pembengkok pegas memiliki sejumlah kecil produsen mapan, sebagian besar berbasis di Eropa dan Asia. Berikut beberapa nama paling terkenal di industri ini:

• Wafios (Jerman): Salah satu produsen mesin pembuat pegas dan kawat yang paling terkenal di dunia. Mesin melingkar pegas CNC dan mesin pembentuk kawat digunakan dalam industri presisi tinggi di seluruh dunia. Model seperti seri FUL menangani kawat dari 0,1 mm hingga 20 mm.
• Teknik Itaya (Jepang): Dikenal dengan mesin melingkar pegas CNC berkecepatan tinggi dengan kemampuan multi-sumbu yang canggih. Sangat kuat di pasar pegas elektronik dan instrumen presisi.
• Manufaktur Presisi Reell (AS): Mengkhususkan diri dalam peralatan manufaktur pegas torsi dan bentuk kawat, banyak digunakan dalam industri perangkat medis dan elektronik.
• Asahi Seiki (Jepang): Salah satu produsen mesin penggulung pegas terbesar di dunia. Kehadiran yang kuat di pasar pegas otomotif dengan tipe cam berkecepatan tinggi dan mesin CNC.
• NiceFon / Bamatec (Tiongkok/Taiwan): Mesin pembengkok pegas CNC yang hemat biaya banyak diadopsi oleh produsen pegas di Asia dan semakin banyak di kawasan lain. Menawarkan nilai bagus untuk tipe pegas standar.
• Industri Simco (AS): Dikenal dengan mesin penggulung pegas tugas berat yang mampu menangani kawat berdiameter besar untuk produksi pegas industri dan suspensi.

Harga mesin sangat bervariasi berdasarkan kemampuan. Mesin melingkar pegas CNC dasar untuk ukuran kawat standar dapat dimulai dari Rp 30.000–80.000 , sedangkan mesin pembentuk kawat CNC multi-sumbu kelas atas dari pabrikan premium Eropa dapat melampauinya Rp 300.000–500.000 bila perkakas lengkap dan dilengkapi dengan sistem inspeksi otomatis.

Aplikasi Industri Mesin Bending Pegas

Pegas adalah salah satu komponen mekanis yang paling banyak digunakan secara universal. Mesin pembengkok pegas bertanggung jawab langsung untuk memproduksi pegas yang digunakan di berbagai industri dan produk yang luar biasa:

• Otomotif: Pegas katup, pegas koil suspensi, pegas dudukan, pegas balik untuk rem dan kopling, serta pegas kait pintu. Satu kendaraan penumpang mungkin berisi lebih dari 200 mata air individu .
• Elektronik dan peralatan: Pegas kontak pada sakelar, relai, konektor, dan keyboard. Pegas kontak baterai. Pegas mikro yang presisi pada hard disk drive dan pickup optik.
• Peralatan medis: Pegas sistem pengiriman stent, pegas pengembalian instrumen bedah, pegas implan medis, pegas perangkat ortopedi, dan pegas perangkat penghantaran obat. Ini membutuhkan kebersihan ekstrim dan sering kali menggunakan kawat baja tahan karat atau titanium.
• Dirgantara dan pertahanan: Pegas aktuator, pegas mekanisme keselamatan, pegas dudukan ejektor, dan pegas pengikat ruang angkasa. Ini harus memenuhi standar penelusuran dan pengujian material yang ketat.
• Produk konsumen: Pegas bagian dalam kasur, mekanisme furnitur, pena, korek api, mainan, dan perlengkapan olahraga. Produksi pegas kasur saja merupakan pasar yang sangat besar, dengan kasur pegas bagian dalam berisi ratusan pegas individual.
• Mesin industri: Pegas mati, pegas isolasi getaran, pegas katup pengaman, dan pegas kopling pada peralatan industri. Ini seringkali membutuhkan kawat yang berat dan kapasitas beban yang tinggi.

Pertimbangan Keamanan untuk Pengoperasian Mesin Bending Pegas

Mesin pembengkok pegas melibatkan komponen berputar dan bolak-balik berkecepatan tinggi, kawat tegangan tinggi, dan alat pemotong tajam. Praktik keselamatan yang tepat melindungi operator dan menjaga keandalan alat berat:

• Bahaya ketegangan kawat: Kawat yang berada dalam keadaan tegang dapat putus atau tercambuk secara berbahaya jika sistem pembayaran kehilangan kendali. Selalu gunakan kontrol tegangan pembayaran yang tepat dan kenakan pelindung mata saat memasang benang atau menangani kawat.
• Mata air terbang: Pegas yang terbentuk dapat dikeluarkan dengan kecepatan tinggi dari zona melingkar. Mesin harus memiliki pelindung dan saluran pengumpulan yang sesuai. Jangan sekali-kali menjangkau area melingkar selama pengoperasian.
• Ujung kawat tajam: Ujung kawat yang dipotong sangat tajam. Gunakan sarung tangan yang tepat saat menangani kawat dan pegas jadi. Penutup ujung kawat atau deburring harus dilakukan pada bagian yang sering ditangani oleh pengguna akhir.
• Pelindung mesin: Semua komponen yang berputar (rol pengumpan, bubungan, sabuk penggerak) harus dilindungi dengan benar sesuai peraturan keselamatan mesin setempat (OSHA 1910.212 di AS; Petunjuk Mesin 2006/42/EC di Eropa).
• Berhenti darurat: Semua mesin pembengkok pegas harus memiliki tombol berhenti darurat yang dapat diakses dengan jelas yang segera menghentikan semua gerakan mesin. Mesin CNC harus memiliki sirkuit E-stop dengan tingkat keamanan yang memenuhi persyaratan penghentian Kategori 0 atau Kategori 1 sesuai EN 60204-1.
• Penguncian/penandaan (LOTO): Sebelum penggantian, pemeliharaan, atau penyetelan alat apa pun di dalam mesin, daya harus dikunci dan dipastikan tidak diberi energi. Ini adalah persyaratan wajib OSHA dan praktik keselamatan mendasar.
