Apa itu mesin pembentuk pegas? Apa prinsip kerjanya?

Pengertian dan Tujuan Mesin Spring Forming

SEBUAH mesin pembentuk pegas adalah perangkat industri CNC (Kontrol Numerik Komputer) khusus yang dirancang untuk membengkokkan, menggulung, dan membentuk kawat logam menjadi geometri 2D atau 3D yang kompleks. Tidak seperti mesin melingkar dasar yang terutama menghasilkan pegas silinder standar, mesin pembentuk pegas menggunakan pegas silinder beberapa sumbu independen —seringkali berkisar antara 3 hingga 12 atau lebih—untuk membuat bentuk kawat yang rumit, pegas torsi, dan kontak baterai dengan presisi ekstrem.

Tujuan utama dari mesin ini adalah untuk mengotomatisasi produksi komponen berbasis kawat, memastikan bahwa setiap unit yang diproduksi identik dalam toleransi yang ketat. /- 0,01mm . Hal ini menjadikannya alat yang penting dalam sektor manufaktur bervolume tinggi seperti industri otomotif dan peralatan medis.

Prinsip Kerja Inti Pembentukan Pegas

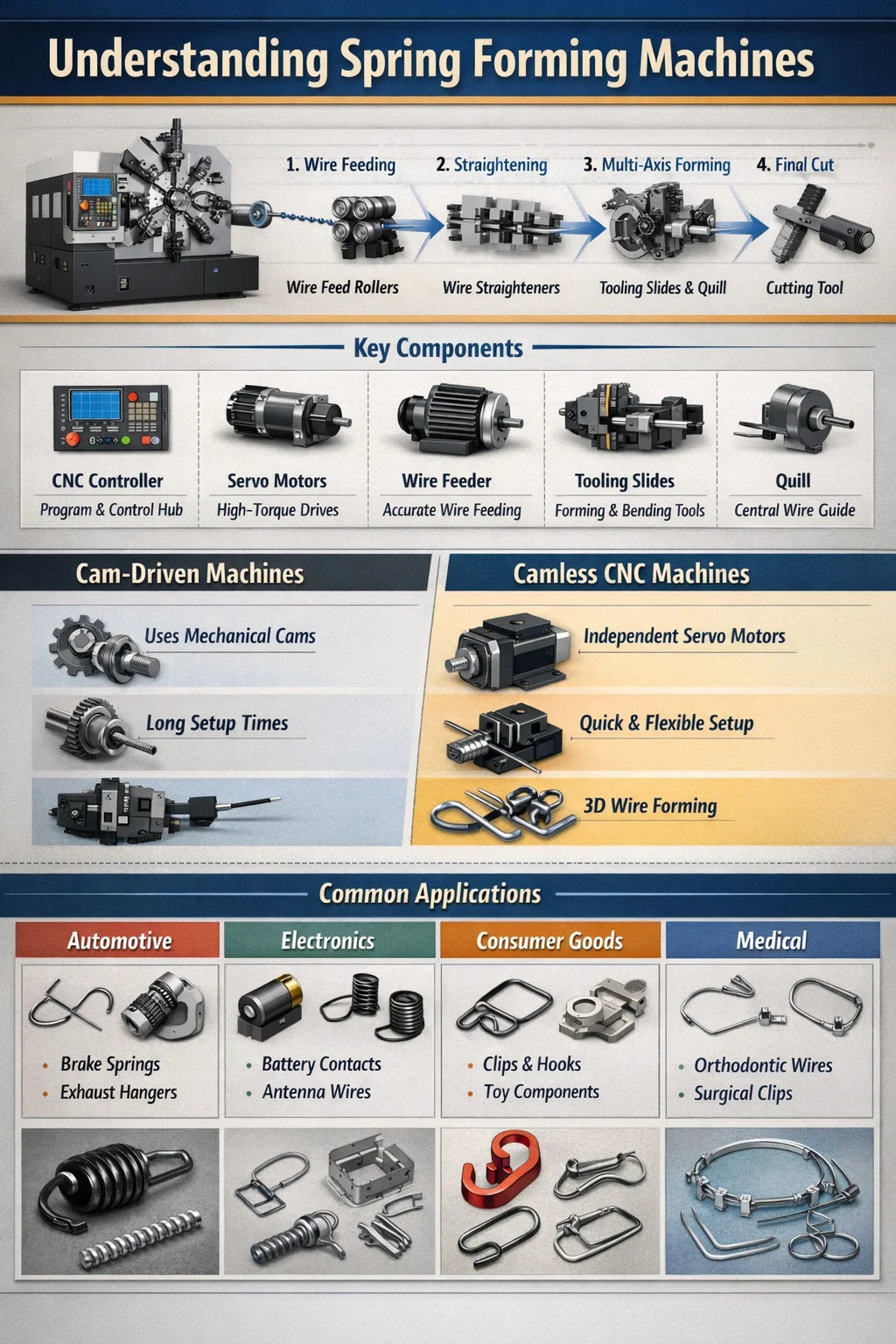

Prinsip kerja dasar mesin pembentuk pegas bergantung pada gerakan yang tersinkronisasi dari sistem pengumpanan kawat dan serangkaian slide perkakas. Prosesnya mengikuti urutan logis yang dikendalikan oleh komputer pusat:

1. Pengumpanan Kawat: SEBUAH set of motorized rollers pulls metal wire from a decoiler. The CNC system controls the exact length of wire pushed into the forming area.
2. Meluruskan: Sebelum mencapai alat, kawat melewati serangkaian rol horizontal dan vertikal untuk menghilangkan "memori kumparan" atau kelengkungan, memastikan kawat benar-benar lurus.
3. Pembentukan Multi-Sumbu: SEBUAHs the wire emerges from a central quill, various "slides" or tool holders move inward. Each slide can be equipped with different tools (bending, coiling, or looping pins) that strike or press the wire at specific angles.
4. Potongan Terakhir: Setelah bentuk rumit tercapai, alat pemotong khusus akan memotong kawat untuk menyelesaikan bagian tersebut.

Komponen Utama dan Fungsinya

Untuk mencapai produksi berkecepatan tinggi—terkadang melebihi 100 buah per menit —beberapa komponen internal harus bekerja dalam harmoni yang sempurna.

SEBUAHdvanced Capabilities: Camless vs. Cam-Driven Machines

Memahami perbedaan cara kerja mesin-mesin ini sangat penting dalam memilih peralatan yang tepat untuk kebutuhan manufaktur tertentu.

Mesin Berpenggerak Cam

Mesin tradisional menggunakan camshaft pusat untuk menggerakkan semua gerakan. Meskipun dapat diandalkan untuk pegas sederhana, mereka memerlukannya waktu pengaturan manual yang signifikan (seringkali 2–4 jam) untuk mengganti kamera mekanis setiap kali desain komponen baru diperkenalkan.

Mesin CNC Tanpa Cam

Modern mesin pembentuk pegas tanpa cam gunakan motor servo independen untuk setiap slide alat. Hal ini memungkinkan untuk penyesuaian seketika melalui perangkat lunak. Manfaat utama meliputi:

• Waktu penyiapan lebih cepat, sering kali dikurangi sebesar 50% hingga 70% .
• Kemampuan untuk memindahkan alat dalam jalur non-linier untuk bentuk kawat 3D yang kompleks.
• Sinkronisasi dengan sistem kawat putar, memungkinkan kawat itu sendiri berputar 360 derajat selama proses pembentukan.

Contoh Praktis dan Penerapannya

SEBUAH spring forming machine is versatile enough to handle materials ranging from 0,1 mm hingga 8,0 mm diameternya, termasuk baja tahan karat, baja karbon, dan paduan tembaga.

Bagian yang Biasa Diproduksi:

• SEBUAHutomotive: Pegas rem, gantungan pipa knalpot, dan kabel rangka jok.
• Elektronik: Kontak baterai, kabel antena, dan sakelar mikro.
• Barang Konsumsi: Kait khusus, klip untuk peralatan dapur, dan komponen mainan yang rumit.
• Medis: Kabel ortodontik dan komponen alat bedah presisi.
