Apa itu mesin penggiling pegas? Apa prinsip kerjanya?

Pengertian dan Tujuan Penting Mesin Gerinda Pegas

SEBUSEBUAHH mesin penggiling pegas adalah alat abrasif industri khusus yang dirancang khusus untuk meratakan ujung pegas kompresi heliks. Dalam dunia manufaktur, pegas yang keluar dari mesin melingkar seringkali memiliki ujung yang “terbuka” atau tidak rata. Tanpa penggilingan, pegas ini tidak dapat berdiri vertikal sempurna atau mendistribusikan berat secara merata saat dikompresi. Itu mesin penggiling pegas menghilangkan kelebihan material dari gulungan atas dan bawah untuk menciptakan permukaan yang rata dan tegak lurus.

Dengan mengkuadratkan ujungnya, mesin memastikan pegas tercapai aksialitas beban maksimum dan stabilitas. Proses ini sangat penting untuk aplikasi berperforma tinggi seperti pegas katup otomotif, pegas injektor bahan bakar, dan komponen mesin industri tugas berat yang memiliki penyimpangan bahkan 0,5 derajat dalam vertikalitas dapat menyebabkan kegagalan mekanis atau keausan yang tidak merata.

Prinsip Kerja Penggilingan Ujung Pegas

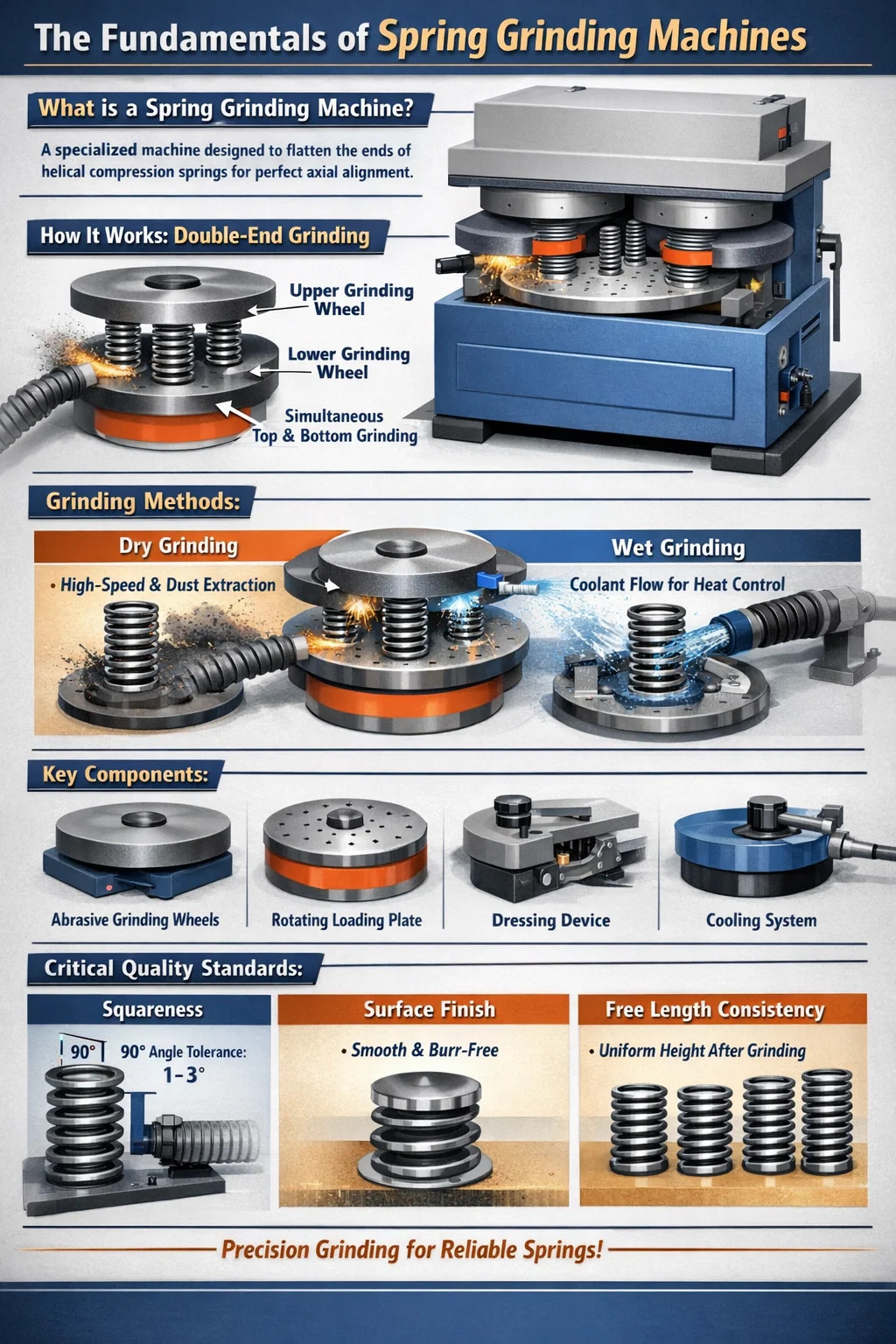

Prinsip dasar kerja a mesin penggiling pegas melibatkan gerakan relatif antara pegas dan dua roda abrasif yang berputar berkecepatan tinggi. Kebanyakan mesin modern menggunakan a penggilingan ujung ganda pendekatan, artinya bagian atas dan bawah pegas diproses secara bersamaan.

Mekanisme Pengumpanan dan Pemuatan

Pegas dimasukkan ke dalam alat berputar melingkar yang disebut pelat pemuatan atau disk umpan. Pelat ini berisi beberapa lubang atau perlengkapan yang dirancang untuk menahan pegas dengan aman dalam posisi vertikal. Saat pelat pemuatan berputar, ia membawa pegas ke zona penggilingan yang terletak di antara roda gerinda atas dan bawah.

SEBUSEBUAHHbrasive Material Removal

Roda gerinda diposisikan pada jarak tertentu satu sama lain, sesuai dengan panjang bebas akhir pegas yang diinginkan. Ketika pegas melewati antara roda yang berputar, permukaan abrasif memotong ujung kawat di kedua ujungnya. Gesekan tersebut menghasilkan panas yang signifikan, sehingga kecepatan pelat pemuatan dan grit roda harus dikalibrasi dengan sempurna untuk menghindari kerusakan termal atau "pembakaran" baja pegas.

Penggilingan Berurutan vs. Berkelanjutan

Beberapa mesin menggunakan metode "pass-through" di mana pegas bergerak terus menerus melalui roda, sementara mesin lainnya menggunakan metode "in-feed". Dalam sistem in-feed, roda bergerak secara vertikal menuju pegas sementara pelat pemuatan tetap pada posisi tetap, sehingga memungkinkan kontrol yang sangat presisi terhadap pegas. tekanan penggilingan dan tingkat penghilangan material.

Komponen Teknis Utama Mesin Gerinda Pegas

Efisiensi dari mesin penggiling pegas bergantung pada beberapa komponen dengan tingkat keausan tinggi yang harus menangani tekanan mekanis dan panas yang intens.

Jenis Metode Penggilingan: Kering vs Basah

Bergantung pada bahan pegas dan presisi yang diperlukan, para insinyur memilih antara dua metode pengoperasian utama untuk pegas tersebut mesin penggiling pegas .

Penggilingan Kering

Penggilingan kering adalah metode paling umum untuk pegas baja karbon standar. Itu bergantung pada volume tinggi sistem ekstraksi debu untuk menghilangkan serutan logam dan partikel abrasif. Meskipun efisien untuk produksi berkecepatan tinggi, penggilingan kering dapat menyebabkan penumpukan panas yang berlebihan jika laju pengumpanan terlalu agresif, sehingga berpotensi mengubah tempering pegas.

Penggilingan Basah

Penggilingan basah melibatkan pengaplikasian cairan pendingin secara terus menerus (minyak yang larut dalam air atau cairan sintetis) langsung ke antarmuka penggilingan. Metode ini digunakan untuk baja tahan karat atau paduan yang peka terhadap panas. Pendingin mencegah kawat mencapai suhu kritis, memastikan permukaan akhir lebih halus, dan memperpanjang umur roda gerinda.

Standar Operasional dan Pengendalian Mutu

SEBUSEBUAHH mesin penggiling pegas harus dijaga dengan cermat untuk memastikan kualitas produk akhir. Produsen fokus pada tiga metrik utama selama proses penggilingan:

• Kuadrat: Sudut antara ujung tanah dan sumbu pegas harus sedekat mungkin dengan 90 derajat. Toleransi standar industri biasanya masih dalam batas 1 hingga 3 derajat .
• Permukaan Selesai: Area tanah harus halus dan bebas dari gerinda. Permukaan yang kasar dapat menyebabkan gesekan pada dudukan pegas, sehingga menyebabkan keausan dini.
• Konsistensi Panjang Bebas: SEBUSEBUAHHfter grinding, all springs in a batch must have a consistent height. Modern CNC mesin penggiling pegass gunakan probe elektronik untuk mengukur ketinggian pegas selama proses dan mengatur posisi roda secara otomatis.

Pentingnya Wheel Dressing

Seiring berjalannya waktu, roda gerinda a mesin penggiling pegas menjadi "tersumbat" dengan partikel logam atau kehilangan profil rata sempurnanya. Fenomena ini dikenal sebagai “kaca”. Untuk mengatasi hal tersebut, mesin dilengkapi dengan a satuan ganti . Unit ini menggunakan bahan yang lebih keras untuk mengikis lapisan tipis roda, memperlihatkan butiran abrasif baru dan memastikan permukaan roda tetap sejajar dengan pelat pemuatan. Pembalut biasa adalah perbedaan antara pegas berkualitas tinggi dan pegas yang ditolak selama pemeriksaan.
