Apa itu tungku pemarah pegas? Apa prinsip kerjanya?

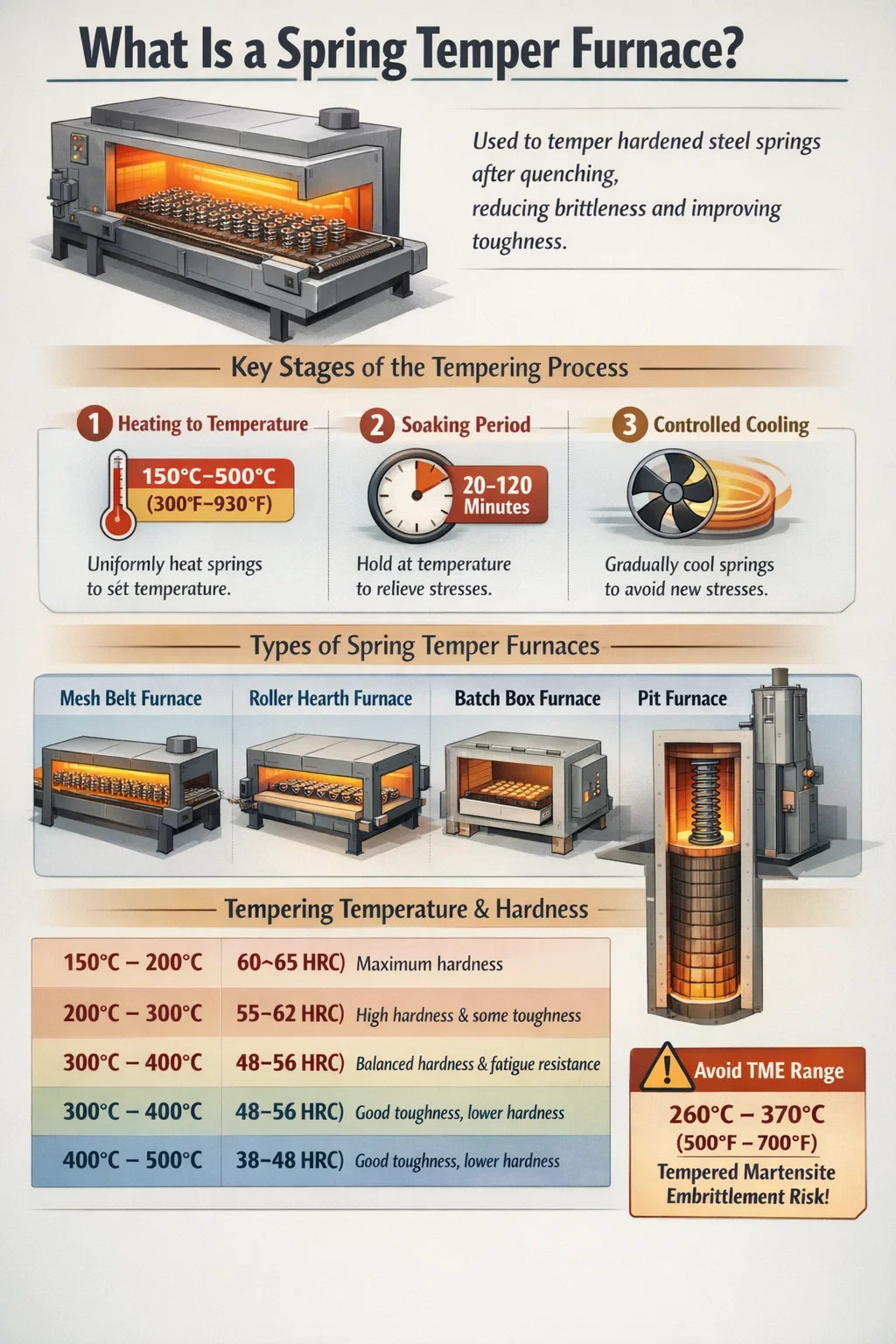

Apa itu a Tungku Temper Musim Semi ?

Tungku temper pegas adalah jenis tungku perlakuan panas industri yang dirancang khusus untuk melunakkan pegas baja setelah pengerasan. Tugas utamanya adalah memanaskan kembali baja pegas yang mengeras ke suhu yang terkendali — biasanya di antara keduanya 150°C dan 500°C (300°F hingga 930°F) — tahan di sana selama jangka waktu tertentu, lalu biarkan hingga dingin secara terkendali. Proses ini mengurangi tekanan internal yang timbul selama pendinginan dan pengerasan, menyesuaikan kekerasan ke kisaran tertentu, dan mengembalikan tingkat ketangguhan dan elastisitas yang tidak akan ada pada pegas yang mengeras sepenuhnya.

Tanpa temper, pegas yang diperkeras akan rapuh dan mudah patah secara tiba-tiba akibat beban. Tungku temper pegas inilah yang mengubah komponen yang keras namun rapuh menjadi komponen yang tahan lama, menahan beban, dan tahan lelah yang mampu bekerja secara andal dalam jutaan siklus kompresi atau ekstensi.

Dalam lingkungan produksi, tungku tempering pegas ditemukan di sektatau manufaktur otomotif, ruang angkasa, produksi instrumen presisi, dan mesin berat. Mereka hadir dalam beberapa konfigurasi — tungku kontinyu sabuk jaring, tungku perapian rol, tungku kotak batch, dan tungku lubang — masing-masing disesuaikan dengan geometri pegas, volume produksi, dan spesifikasi paduan yang berbeda.

Prinsip Kerja Tungku Temper Pegas

Prinsip kerja tungku temper pegas berpusat pada siklus termal yang tepat. Setelah pegas baja dikeraskan — biasanya dengan austenitisasi pada suhu di atas 800°C (1470°F) dan kemudian dengan cepat didinginkan dalam minyak, air, atau polimer — struktur mikro martensit yang terbentuk sangat keras tetapi sangat tertekan dan rapuh. Tempering dalam tungku temper pegas mengatasi hal ini dengan memicu serangkaian reaksi metalurgi keadaan padat.

Tahap 1: Pemanasan hingga Suhu Tempering

Tungku memanaskan beban pegas secara seragam ke suhu tempering target. Keseragaman sangat penting — perbedaan suhu yang merata ±10°C melintasi beban dapat menghasilkan nilai kekerasan yang tidak konsisten. Tungku temper pegas berkualitas tinggi menggunakan beberapa zona pemanasan yang dikontrol secara independen, kipas konveksi paksa, dan elemen pemanas kepadatan tinggi atau tabung pancaran untuk mencapai keseragaman suhu dalam ±5°C di seluruh ruang kerja.

Tahap 2: Perendaman — Menahan Suhu

Setelah suhu target tercapai di seluruh penampang pegas, tungku mempertahankan suhu tersebut selama periode perendaman. Perendaman memungkinkan atom karbon yang terperangkap dalam kisi martensit mulai berdifusi dan membentuk endapan karbida. Pengendapan karbida inilah yang mengurangi ketegangan kisi, mengurangi kerapuhan, dan memulihkan keuletan. Waktu perendaman bervariasi tergantung pada ketebalan bagian dan ukuran pegas — mungkin hanya diperlukan pegas kawat kecil 20 hingga 30 menit , sementara pegas koil atau batang torsi yang berat mungkin memerlukannya 60 hingga 120 menit atau lebih.

Tahap 3: Pendinginan Terkendali

Setelah direndam, mata air didinginkan — baik dengan pendinginan udara di dalam tungku, dengan ruang depan pendingin atmosfer yang terkendali, atau dengan membuangnya ke udara sekitar. Laju pendinginan setelah temper umumnya kurang kritis dibandingkan saat pengerasan, namun tetap harus diatur. Pendinginan cepat dari suhu temper dapat menimbulkan kembali tekanan permukaan, sehingga sebagian besar tungku temper pegas memungkinkan pendinginan bertahap, terutama untuk penampang pegas yang lebih besar.

Kontrol Suasana Selama Tempering

Banyak tungku temper pegas beroperasi di bawah atmosfer yang terkendali — biasanya nitrogen, gas endotermik, atau campuran nitrogen-metanol — untuk mencegah oksidasi permukaan dan dekarburisasi selama siklus temper. Oksidasi permukaan dapat menurunkan umur kelelahan dan ketahanan terhadap korosi, dua sifat yang sangat penting dalam aplikasi pegas. Tungku atmosfer pelindung menambah kompleksitas dan biaya tetapi merupakan perlengkapan standar dalam pembuatan pegas presisi untuk pegas katup otomotif, pegas roda pendaratan pesawat terbang, dan pegas instrumen bedah.

Suhu Tempering dan Pengaruhnya terhadap Sifat Pegas

Temperatur temper yang dipilih dalam tungku temper pegas secara langsung menentukan sifat mekanik akhir dari pegas yang telah selesai. Ini bukanlah sebuah penyesuaian kecil – sebuah perbedaan 50°C pada suhu temper dapat menggeser kekerasan sebesar 3 hingga 6 poin HRC dan secara dramatis mengubah nilai kekuatan tarik dan perpanjangan.

Salah satu zona kritis yang harus dihindari adalah rentang tempered martensite embrittlement (TME). , biasanya antara 260°C dan 370°C (500°F hingga 700°F) . Tempering dalam kisaran ini sebenarnya dapat mengurangi ketangguhan daripada memperbaikinya, sebuah fenomena yang disebabkan oleh pengendapan karbida pada batas butir austenit sebelumnya. Operator tungku temper pegas yang bertanggung jawab merancang siklus tempering mereka agar tetap di bawah atau melebihi kisaran ini daripada terus menerus berada di dalamnya. Inilah salah satu alasan mengapa spesifikasi pegas katup otomotif sering kali menentukan temper pada atau di atas 380°C hingga 420°C.

Jenis Tungku Temper Pegas dan Konfigurasinya

Industri pegas menggunakan beberapa konfigurasi tungku berbeda untuk proses tempering pegas. Masing-masing memiliki keunggulan teknis yang membuatnya lebih cocok untuk jenis pegas, volume produksi, atau sistem paduan tertentu.

Tungku Tempering Berkelanjutan Sabuk Jaring

Tungku sabuk jala adalah konfigurasi paling umum dalam manufaktur pegas volume tinggi. Pegas dimuat ke sabuk jaring baja tahan karat yang membawanya terus menerus melalui zona pemanasan, perendaman, dan pendinginan. Tingkat produksi bisa mencapai 500 hingga 2.000 kg/jam tergantung pada panjang dan lebar tungku. Kecepatan sabuk dan suhu zona dapat disesuaikan secara independen, memungkinkan kontrol waktu perendaman dan profil suhu yang tepat. Tungku sabuk jala ideal untuk pegas koil kecil hingga sedang, pegas bentuk kawat, dan pegas datar. Batasan utamanya adalah pegas yang terlalu besar atau berat dapat merusak bentuk sabuk seiring waktu.

Tungku Tempering Perapian Rol

Tungku perapian rol menggunakan rol berpendingin air atau paduan untuk mengalirkan pegas melalui tungku pada baki atau perlengkapan. Sistem ini menangani beban yang lebih berat dibandingkan sistem sabuk jaring, mengakomodasi rakitan pegas yang lebih besar, dan memungkinkan kontrol atmosfer yang lebih presisi. Tungku ini umum digunakan untuk memanaskan koil suspensi otomotif, batang penstabil, dan pegas torsi. Temperatur kerja berkisar dari lingkungan hingga 700°C (1290°F) pada sebagian besar desain perapian roller, dengan keseragaman suhu yang sangat ketat — biasanya ±4°C — dapat dicapai dalam sistem modern.

Tungku Tempering Kotak Batch

Tungku batch diisi dengan pegas dengan muatan tetap, dibawa ke suhu, direndam, dan kemudian dibongkar. Mereka menawarkan fleksibilitas maksimum — tungku yang sama dapat memproses berbagai ukuran pegas dan spesifikasi pada shift yang berbeda. Hal ini menjadikannya populer di bengkel kerja dan lingkungan produksi volume menengah. Keuntungannya adalah hasil yang lebih rendah dan perlunya periode perendaman termal yang cukup lama untuk memastikan suhu merata di seluruh batch. Tungku kotak batch yang dirancang dengan baik yang digunakan untuk tempering pegas biasanya akan ditampilkan kipas resirkulasi paksa untuk memastikan keseragaman suhu dalam ±5°C bahkan ketika diisi dengan muatan padat.

Tungku Lubang untuk Pegas Panjang dan Batang Torsi

Untuk pegas panjang, batang torsi, atau kumpulan pegas daun yang tidak dapat dengan mudah diletakkan rata, tungku lubang vertikal memberikan solusi praktis. Rakitan pegas atau pegas digantung secara vertikal di ruang tungku. Hal ini mencegah distorsi dari gravitasi, yang merupakan masalah nyata saat melakukan tempering batangan panjang atau paket pegas multi-daun. Tungku lubang untuk tempering pegas biasanya berbahan bakar gas dan dapat mencapai kedalaman 2 hingga 6 meter , mengakomodasi komponen yang sangat panjang dalam tapak permukaan yang kompak.

Tungku Tempering Mandi Garam

Tungku tempering rendaman garam menggunakan garam nitrat atau klorida cair sebagai media pemanas. Mata air direndam dalam penangas garam cair, yang menyediakan perpindahan panas yang sangat cepat dan seragam — jauh lebih cepat daripada konveksi udara. Hal ini menghasilkan waktu siklus yang sangat singkat dan konsistensi suhu yang sangat baik. Tungku penangas garam sangat dihargai untuk tempering pegas presisi yang memerlukan toleransi kekerasan yang ketat (±1 HRC). Tantangan operasional utama adalah pengelolaan kontaminasi garam, ekstraksi asap, dan potensi bahaya garam cair pada suhu pengoperasian 160°C hingga 550°C.

Komponen Utama Di Dalam Tungku Tempering Pegas

Memahami apa yang ada di dalam tungku pegas menjelaskan mengapa beberapa tungku memberikan hasil yang lebih baik daripada yang lain. Setiap komponen berkontribusi terhadap keseragaman suhu, integritas atmosfer, dan keterulangan yang menentukan kualitas akhir pegas.

• Elemen Pemanas: Elemen pemanas tahan (silikon karbida, molibdenum disilisida, atau elemen paduan logam) atau tabung radiasi (dalam tungku atmosfer) menyediakan masukan panas. Susunan dan kepadatan elemen secara langsung mempengaruhi keseragaman suhu di seluruh ruang kerja.
• Penggemar Konveksi Paksa: Kipas resirkulasi — sering kali ditenagai oleh motor dengan daya mulai dari 0,75 kW hingga 7,5 kW — mendorong udara panas atau gas atmosfer melintasi beban pegas secara terus menerus. Ini adalah satu-satunya faktor terpenting untuk keseragaman suhu dalam tungku batch dan kontinyu yang beroperasi di bawah 700°C.
• Pengontrol Suhu dan Termokopel: Beberapa termokopel Tipe K atau Tipe N yang didistribusikan ke seluruh zona tungku memasukkan data ke pengontrol PID atau pengontrol logika terprogram (PLC). Tungku pegas modern mencatat data suhu secara terus menerus dan dapat menjalankan program multi-ramp dan multi-rendam secara otomatis.
• Isolasi: Insulasi serat keramik atau lapisan bata tahan api yang padat mengurangi kehilangan panas dan mempersingkat waktu pemanasan. Tungku berkualitas tinggi mencapai tingkat efisiensi termal di mana konsumsi energi per kilogram pegas sangat rendah 0,15 hingga 0,25 kWh/kg .
• Sistem Saluran Masuk dan Pembuangan Gas Suasana: Dalam desain atmosfer terkendali, manifold gas, pengukur aliran, dan tabung pembakaran mengelola pasokan gas pelindung dan dengan aman membakar gas buang apa pun di pintu keluar tungku.
• Sistem Konveyor: Dalam tungku kontinyu, sistem sabuk atau rol jaring harus tahan terhadap siklus termal berulang tanpa melengkung. Baja paduan tinggi seperti baja tahan karat 314 atau Inconel adalah pilihan umum untuk belt yang beroperasi pada suhu berkelanjutan di atas 400°C.

Paduan Baja Pegas dan Cara Mereka Menanggapi Tempering

Proses tempering pegas bukanlah proses yang universal. Paduan baja pegas yang berbeda merespons perlakuan panas secara berbeda, dan tungku temper pegas harus diatur dengan profil suhu yang benar untuk paduan spesifik yang sedang diproses.

Baja Pegas Karbon Tinggi (misalnya 1065, 1075, 1080, 1095)

Baja karbon tinggi adalah bahan pegas yang paling umum dan merupakan target utama tungku temper pegas. Kandungan karbonnya sebesar 0,60% hingga 1,00% memberi mereka kemampuan untuk mencapai kekerasan yang sangat tinggi setelah pendinginan. Nilai ini biasanya ditempa antara 200°C dan 400°C. Pada 300°C, baja pegas 1080 biasanya mencapai kekuatan tarik sekitar 1.800 hingga 2.000 MPa dengan kekerasan dalam kisaran 52 hingga 57 HRC.

Baja Kromium-Silikon (mis., 9254, 9260)

Paduan silikon-kromium menawarkan ketahanan yang unggul terhadap relaksasi di bawah beban — suatu sifat penting untuk pegas katup dan pegas suspensi. Nilai ini biasanya sering ditempa pada suhu yang lebih tinggi 420°C hingga 480°C , untuk sepenuhnya mengaktifkan mekanisme penguatan yang disediakan oleh silikon dan kromium. Pada suhu ini, tungku temper pegas harus menjaga keseragaman yang sangat ketat karena kurva respons temper sangat curam — penyimpangan suhu yang kecil menghasilkan penyebaran kekerasan yang nyata.

Baja Kromium-Vanadium (mis., 6150)

6150 adalah paduan populer untuk pegas koil otomotif dan industri serta pegas datar. Penambahan vanadium memperhalus struktur butiran dan meningkatkan kemampuan pengerasan. Suhu tempering 400°C hingga 500°C khas, menghasilkan kekuatan tarik dalam kisaran 1.600 hingga 1.900 MPa tergantung pada ukuran bagian dan suhu temper tertentu.

Baja Pegas Tahan Karat (misalnya, 17-7 PH, 301, 302)

Baja pegas tahan karat memerlukan pertimbangan khusus. Nilai pengerasan presipitasi seperti 17-7 PH diperkuat dengan perlakuan penuaan pada suhu tertentu — biasanya 480°C (Kondisi CH900) or 510°C (Kondisi RH950) — dibandingkan dengan siklus quench-and-temper yang konvensional. Tungku temper pegas yang digunakan untuk pegas tahan karat harus memberikan kontrol atmosfer yang sangat akurat untuk mencegah penipisan kromium di permukaan, yang akan membahayakan ketahanan terhadap korosi.

Kontrol Kualitas dalam Proses Tempering Musim Semi

Tungku temper pegas hanya akan sebaik sistem kendali mutu yang mengelilinginya. Produsen pegas yang beroperasi dengan standar kualitas otomotif atau ruang angkasa mempertahankan kontrol proses yang ketat di sekitar operasi tempering mereka.

Survei Keseragaman Suhu (TUS)

Sebagian besar spesifikasi dirgantara dan otomotif memerlukan survei keseragaman suhu berkala pada tungku temper pegas, biasanya dilakukan setiap tiga bulan. Dalam TUS, termokopel yang dikalibrasi ditempatkan pada beberapa posisi di seluruh zona kerja, dan tungku dijalankan pada tekanan operasi standar yang dikehendaki. Deviasi maksimum yang diijinkan di seluruh titik pengukuran harus berada dalam rentang tertentu — biasanya ±5°C untuk tungku Kelas 2 per AMS 2750 (standar pirometri Nadcap). Tungku yang tidak memenuhi persyaratan TUS harus dikalibrasi ulang atau diperbaiki sebelum digunakan kembali.

Tes Akurasi Sistem (SAT)

Selain TUS, instrumen kontrol suhu tungku diverifikasi terhadap termokopel referensi yang dikalibrasi melalui uji akurasi sistem yang dilakukan setiap bulan atau pada interval tertentu. Hal ini memastikan bahwa pembacaan suhu yang ditampilkan oleh pengontrol tungku benar-benar sesuai dengan suhu sebenarnya di zona kerja.

Pengujian Kekerasan Mata Air Tempered

Setelah setiap proses temper, pegas sampel diuji kekerasannya — biasanya menggunakan skala Rockwell C — untuk memverifikasi bahwa batch tersebut telah mencapai kisaran kekerasan yang ditentukan. Spesifikasi pegas katup otomotif, misalnya, biasanya memerlukan kekerasan 47 hingga 52 HRC , dan seluruh batch dapat ditolak jika sampel berada di luar jangka waktu ini.

Pengujian Beban dan Pengujian Kelelahan

Untuk aplikasi kritis, sampel pegas dari kumpulan temper menjalani pengujian defleksi beban untuk memastikan laju pegas dan panjang bebas, dan pengujian kelelahan untuk memverifikasi bahwa siklus temper telah menghasilkan umur kelelahan yang memadai. Pegas katup otomotif yang digunakan pada mesin performa tinggi diuji secara rutin 10 juta siklus atau lebih tanpa kegagalan pada tingkat stres tertentu.

Masalah Umum pada Temperatur Musim Semi dan Cara Mengatasinya

Bahkan dengan tungku pegas yang dirawat dengan baik, masalah dapat timbul yang mempengaruhi kualitas produk. Mengidentifikasi masalah-masalah ini dan akar penyebabnya sangat penting untuk produksi yang konsisten.

• Penyebaran Kekerasan di Seluruh Batch: Disebabkan oleh keseragaman suhu yang buruk di dalam tungku. Penyelesaiannya meliputi pemeriksaan dan pembersihan kipas resirkulasi, pemeriksaan kalibrasi termokopel, verifikasi fungsi elemen pemanas, dan pelaksanaan TUS untuk mengidentifikasi zona dingin atau panas.
• Pegas Lebih Lembut Dari Yang Ditentukan: Menunjukkan suhu tempering terlalu tinggi atau waktu perendaman terlalu lama. Bisa juga akibat penyimpangan kalibrasi pada termokopel tungku yang menyebabkan suhu aktual berada di atas setpoint. Pemeriksaan kalibrasi dan TUS merupakan langkah perbaikan pertama.
• Pegas Lebih Keras Dari Yang Ditentukan: Menunjukkan suhu temper lebih rendah dari yang diharapkan, atau waktu perendaman terlalu singkat. Termokopel yang diposisikan terlalu dekat dengan elemen pemanas daripada di zona beban dapat menghasilkan pembacaan yang salah dan mengakibatkan suhu di bawah.
• Oksidasi atau Perubahan Warna Permukaan: Dalam tungku yang dikendalikan atmosfer, oksidasi menunjukkan adanya kebocoran atmosfer atau pembersihan yang tidak memadai sebelum siklus pemanasan. Pada tungku terbuka, kerak yang tebal pada permukaan pegas mungkin menunjukkan suhu atau waktu perendaman yang berlebihan. Oksidasi permukaan dapat mengurangi umur kelelahan dengan bertindak sebagai tempat konsentrasi tegangan.
• Distorsi Musim Semi: Pegas yang berat dapat melorot atau melengkung jika tidak ditopang dengan benar pada sabuk atau baki, terutama pada suhu temper yang lebih tinggi. Menggunakan perlengkapan khusus atau konfigurasi gantung (seperti pada tungku lubang) menghilangkan distorsi yang disebabkan oleh gravitasi.
• Kegagalan Kelelahan Musim Semi Dini dalam Pelayanan: Jika pegas mengalami kegagalan kelelahan lebih awal dari yang diharapkan, penyebab utamanya sering kali adalah tempering yang tidak memadai — meninggalkan sisa tegangan tarik akibat quenching — atau tempering dalam kisaran embrittlement (260°C hingga 370°C). Audit proses terhadap data tungku aktual yang tercatat adalah titik awal diagnostik.

Efisiensi Energi dan Kemajuan Modern dalam Desain Spring Temper Furnace

Tungku pegas modern secara signifikan lebih hemat energi dibandingkan peralatan dari 20 tahun yang lalu. Kemajuan dalam bahan insulasi, teknologi elemen pemanas, dan sistem pembakaran telah mengurangi konsumsi energi spesifik secara signifikan.

Isolasi Serat Keramik

Modul pelapis serat keramik mengurangi penyimpanan panas dinding tungku dan kehilangan panas dibandingkan dengan batu bata tahan api padat. Dalam retrofit dari batu bata ke insulasi serat keramik, penghematan energi sebesar 20% hingga 40% umumnya dilaporkan, seiring dengan waktu pemanasan yang lebih cepat sehingga meningkatkan ketersediaan dan hasil tungku.

Penggerak Frekuensi Variabel pada Kipas dan Konveyor

Memasang penggerak frekuensi variabel (VFD) ke motor kipas resirkulasi dan penggerak konveyor memungkinkan kecepatan kipas dan kecepatan sabuk disesuaikan secara tepat dengan laju produksi dan beban pegas, sehingga mengurangi konsumsi energi yang tidak perlu selama periode idle atau beban parsial.

Pemulihan Panas Limbah

Dalam tungku temper pegas berbahan bakar gas, recuperator atau sistem pembakar regeneratif memulihkan panas dari gas buang dan menggunakannya untuk memanaskan udara pembakaran. Sistem recuperator dapat menaikkan suhu udara pembakaran menjadi 400°C hingga 600°C , mengurangi konsumsi bahan bakar sebesar 25% hingga 35% dibandingkan dengan pembakaran udara dingin.

Integrasi Industri 4.0

Tungku pegas modern semakin banyak menggabungkan pencatatan data, integrasi SCADA, dan bahkan pemeliharaan prediktif berbasis pembelajaran mesin. Pemantauan berkelanjutan terhadap ketahanan elemen, arus motor kipas, penyimpangan kalibrasi termokopel, dan komposisi atmosfer memungkinkan tim pemeliharaan menjadwalkan intervensi sebelum kegagalan terjadi, sehingga mengurangi waktu henti yang tidak direncanakan yang dapat mengganggu jadwal produksi dan membuat batch pegas yang ditempa sebagian terkena risiko kualitas.

Membandingkan Spring Tempering Dengan Menghilangkan Stres dan Anil

Tempering musim semi terkadang disalahartikan sebagai penghilang stres dan anil. Ini adalah proses perlakuan panas yang terkait namun berbeda, dan perbedaannya sangat penting dalam pembuatan pegas.

Pegas luka dingin yang terbuat dari kawat yang telah dikeraskan sebelumnya (seperti kawat musik atau kawat yang ditarik keras) biasanya mengalami penghilangan tegangan daripada penempaan penuh, karena kawat sudah ditempa di pabrik kawat. Perawatan menghilangkan stres di 120°C hingga 230°C selama 20 hingga 30 menit menghilangkan tegangan melingkar dan menstabilkan geometri pegas tanpa mengubah kekerasan secara signifikan. Sebaliknya, mata air luka panas digulung di atas suhu transformasi kritis dan memerlukan pengerasan dan penempaan penuh dalam tungku temper pegas setelah pembentukannya.

Memilih Tungku Temper Pegas yang Tepat untuk Aplikasi Anda

Memilih tungku temper pegas melibatkan penyeimbangan beberapa persyaratan operasional. Pilihan yang salah akan mengakibatkan kualitas mata air yang buruk atau investasi kelebihan kapasitas yang mahal.

• Volume Produksi: Operasi volume tinggi (di atas 500 kg/jam) mendapat manfaat dari tungku perapian rol atau sabuk kontinyu. Bengkel kerja volume rendah hingga menengah dengan paduan yang sering dan perubahan spesifikasi lebih baik dilayani oleh tungku batch.
• Ukuran dan Berat Pegas: Pegas kawat kecil dan pegas datar cocok untuk tungku sabuk jala. Pegas koil berat, batang torsi, dan pegas suspensi besar memerlukan konfigurasi tungku rol atau tungku lubang.
• Kisaran Suhu Diperlukan: Sebagian besar tempering pegas berada pada suhu antara 150°C dan 500°C, yang merupakan kemampuan hampir semua tungku tempering industri. Namun, jika paduan tahan karat pengerasan presipitasi atau pegas baja perkakas juga sedang diproses, mungkin diperlukan tungku yang mampu mencapai suhu 600°C atau lebih.
• Persyaratan Suasana: Jika kualitas permukaan dan pencegahan dekarburisasi sangat penting – seperti dalam aplikasi ruang angkasa atau pegas medis – berinvestasilah dalam tungku temper pegas dengan atmosfer terkendali meskipun biaya di muka lebih tinggi.
• Kepatuhan Standar Mutu: Pemasok untuk pelanggan dirgantara atau pertahanan akan memerlukan tungku yang sesuai AMS 2750 persyaratan pirometri. Hal ini mempengaruhi jenis termokopel, interval kalibrasi, akurasi pengontrol, dan frekuensi TUS.
• Sumber Energi: Tungku listrik menawarkan pengoperasian yang lebih bersih, kontrol atmosfer yang lebih mudah, dan kompleksitas perawatan yang lebih rendah. Tungku berbahan bakar gas menawarkan biaya energi pengoperasian yang lebih rendah di wilayah yang harga gas alamnya murah, namun memerlukan lebih banyak infrastruktur untuk pemeliharaan burner dan pengelolaan gas buang.
