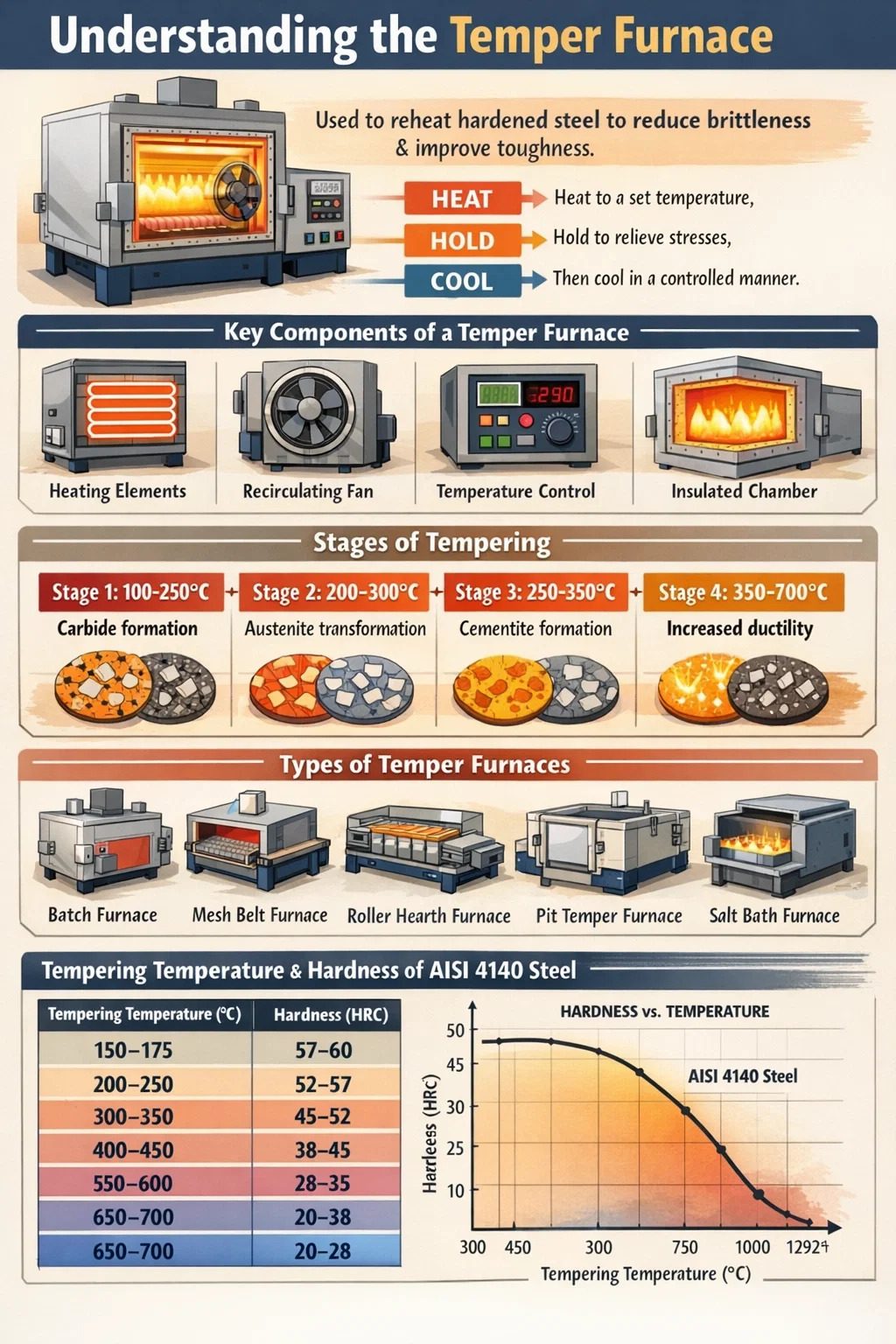

Apa itu tungku temper? Apa prinsip kerjanya?

SEBUAHpa Itu Tungku Temper?

A tungku temper adalah jenis tungku perlakuan panas industri yang dirancang khusus untuk melakukan proses temper pada logam — paling sering pada baja yang dikeraskan. Fungsi intinya adalah untuk memanaskan kembali komponen logam yang sebelumnya telah dipadamkan atau dikeraskan ke suhu di bawah titik kritis terendahnya, menahannya pada suhu tersebut selama jangka waktu yang terkendali, dan kemudian membiarkannya mendingin dengan cara yang diatur. Proses ini menghilangkan tekanan internal, mengurangi kerapuhan, dan meningkatkan ketangguhan tanpa mengorbankan kekerasan secara signifikan.

Sederhananya: setelah baja dikeraskan, baja menjadi sangat keras namun juga sangat rapuh. Tungku temper adalah alat yang memperbaiki ketidakseimbangan ini. Ini mengubah bagian yang rapuh dan diberi beban tegangan menjadi komponen dengan kombinasi kekerasan dan keuletan yang dikalibrasi secara cermat — cocok untuk beban mekanis di dunia nyata.

Tungku temper banyak digunakan di industri otomotif, dirgantara, perkakas, bantalan, dan manufaktur pegas. Mereka memproses segala sesuatu mulai dari alat pemotong dan roda gigi hingga komponen struktural dan instrumen bedah. Kisaran suhu pengoperasian tungku temper pada umumnya adalah 150°C hingga 700°C (302°F hingga 1292°F) , tergantung pada material dan sifat mekanik target.

Prinsip Kerja Temper Furnace

Prinsip kerja tungku temper didasarkan pada metalurgi termal yang terkendali. Ketika baja dipadamkan setelah austenitisasi, baja berubah menjadi martensit - struktur kristal tetragonal berpusat pada tubuh yang sangat keras tetapi sangat tertekan dan rapuh. Tempering, yang dilakukan di dalam tungku temper, memicu serangkaian transformasi fase yang dikontrol difusi dalam martensit yang secara progresif mengurangi tegangan dan memulihkan keuletan.

Prosesnya mengikuti urutan peristiwa fisik dan metalurgi yang jelas:

1. Pemanasan: Benda kerja dimasukkan ke dalam tungku temper dan dipanaskan secara merata hingga mencapai suhu temper yang ditargetkan. Keseragaman sangat penting — gradien suhu di seluruh bagian akan menghasilkan sifat mekanik yang tidak merata.
2. Perendaman (Waktu Tahan): Bagian tersebut ditahan pada suhu target untuk jangka waktu yang telah ditentukan, biasanya berkisar antara 1 hingga 4 jam tergantung pada ketebalan bagian dan komposisi paduan. Selama fase ini, atom karbon berdifusi keluar dari kisi martensit yang terdistorsi, karbida mulai mengendap, dan tegangan sisa mengendur.
3. Pendinginan: Komponen didinginkan — baik di udara diam, udara paksa, atau oli — pada kecepatan yang terkendali. Metode pendinginan mempengaruhi keadaan tegangan akhir bagian tersebut.

Perubahan metalurgi selama temper dapat dibagi menjadi empat tahap berbeda berdasarkan suhu:

• Tahap 1 (100–250°C): Epsilon karbida mengendap dari matriks martensit. Kdanungan karbon dalam martensit sedikit turun.
• Tahap 2 (200–300°C): Austenit yang tertahan terurai menjadi campuran bainit atau ferit-karbida.
• Tahap 3 (250–350°C): Epsilon karbida berubah menjadi sementit (Fe₃C). Martensit menjadi ferit.
• Tahap 4 (350–700°C): Partikel sementit menjadi bulat dan menjadi kasar. Terjadi pemulihan keuletan dan ketangguhan yang signifikan, dengan penurunan kekerasan yang terukur.

Tungku temper harus mempertahankan kontrol suhu yang ketat di seluruh tahapan ini. Sistem modern mencapai keseragaman di dalamnya ±3°C hingga ±5°C di seluruh zona kerja, yang penting untuk kinerja bagian yang konsisten.

Komponen Kunci dari Temper Furnace

Memahami desain tungku temper membantu menjelaskan mengapa tungku ini mencapai hasil metalurgi yang konsisten dan dapat diulang. Komponen utama bekerja sama untuk menghasilkan panas yang seragam, atmosfer terkendali, dan pengukuran suhu yang andal.

Sistem Pemanas

Tungku temper menggunakan elemen pemanas tahan listrik atau pembakar berbahan bakar gas. Sistem kelistrikan — sering kali menggunakan elemen nichrome, Kanthal, atau silikon karbida — menawarkan pengoperasian yang lebih bersih dan kontrol yang lebih presisi. Sistem berbahan bakar gas menawarkan biaya pengoperasian yang lebih rendah untuk produksi bervolume tinggi. Sistem pemanas berukuran untuk memenuhi beban termal muatan (biasanya dinyatakan dalam kW atau BTU/jam).

Kamar Terisolasi

Ruang tungku dilapisi dengan batu bata tahan api atau insulasi serat keramik. Modul serat keramik semakin disukai karena memiliki massa termal yang lebih rendah , yang berarti waktu pemanasan lebih cepat dan konsumsi energi lebih rendah. Ruang yang terisolasi dengan baik mengurangi kehilangan panas dan menstabilkan distribusi suhu.

Sistem Kipas Sirkulasi

Resirkulasi udara panas paksa adalah salah satu fitur terpenting dari tungku temper modern. Kipas berkecepatan tinggi mengalirkan udara panas ke seluruh benda kerja, menghilangkan stratifikasi suhu. Tanpa resirkulasi, bagian atas tungku yang terisi dapat menjadi 30–50°C lebih panas daripada bagian bawah. Sistem kipas resirkulasi menghasilkan keseragaman suhu hingga ±5°C atau lebih baik di seluruh beban.

Sistem Kontrol Suhu

Termokopel (biasanya Tipe K atau Tipe N) memonitor suhu di beberapa titik di tungku. Pengontrol PID (Proportional-Integral-Derivative) atau pengontrol logika terprogram (PLC) mengelola elemen pemanas berdasarkan umpan balik termokopel. Sistem kelas atas menggabungkan data logger yang mencatat setiap siklus untuk ketertelusuran — sebuah persyaratan dalam standar kedirgantaraan (AMS 2750) dan perlakuan panas otomotif.

Sistem Pengendalian Suasana

Tergantung pada persyaratan aplikasi, tungku temper dapat beroperasi di udara, nitrogen, atau atmosfer endotermik yang protektif. Kontrol atmosfer mencegah oksidasi dan dekarburisasi permukaan selama temper, khususnya penting untuk komponen baja perkakas presisi dan cincin bantalan.

Sistem Pemuatan

Suku cadang dapat dimuat secara manual pada baki, atau secara otomatis melalui konveyor, tungku rol, atau sistem pendorong. Tungku tempering batch menangani beban individual, sementara tungku tempering kontinyu — seperti tungku roller hearth atau mesh belt temper — memproses bagian-bagian dalam aliran yang stabil, cocok untuk operasi volume tinggi seperti produksi pengikat, pegas, atau bantalan.

Jenis Tungku Temper

Tungku temper tersedia dalam beberapa konfigurasi, masing-masing disesuaikan dengan volume produksi, geometri komponen, dan persyaratan proses yang berbeda. Memilih jenis yang tepat berdampak langsung pada efisiensi energi, keluaran, dan keseragaman suhu.

Diantaranya adalah tungku temper sabuk jala adalah yang paling umum di lingkungan produksi massal. Jalur tungku sabuk jaring tunggal dapat memproses ratusan kilogram suku cadang per jam, menjadikannya tulang punggung operasi perlakuan panas bantalan dan pengikat di seluruh dunia.

Temperatur Tempering dan Pengaruhnya terhadap Sifat Mekanik

Variabel yang paling berpengaruh dalam proses tempering adalah suhu. Di dalam tungku temper, suhu yang dipilih secara langsung menentukan trade-off antara kekerasan dan ketangguhan. Ketika suhu tempering meningkat, kekerasan menurun dan ketangguhan meningkat — namun hubungannya tidak linier dan sangat bergantung pada komposisi paduan.

Untuk baja karbon medium biasa seperti AISI 4140, berikut pengaruh suhu temper terhadap kekerasan Rockwell (HRC) setelah pendinginan oli:

Salah satu fenomena penting yang perlu diwaspadai adalah kerapuhan emosi — penurunan ketangguhan impak yang terjadi ketika baja paduan tertentu ditempa pada kisaran 250–400°C (kisaran kerapuhan biru) atau didinginkan perlahan hingga 375–575°C. Tungku temper yang digunakan untuk baja paduan sering kali diprogram untuk menghindari rentang suhu ini atau mendinginkannya dengan cepat untuk mencegah penggetasan. Inilah sebabnya mengapa pemrograman tungku yang tepat penting — tidak hanya mencapai suhu target, namun juga mengelola laju dan jalur perubahan suhu.

Aplikasi Industri Temper Furnace

Tungku temper hadir di hampir setiap sektor yang bergantung pada komponen baja yang diperkeras. Proses temper bukanlah suatu pilihan untuk sebagian besar komponen teknik — ini adalah langkah wajib yang membuat perbedaan antara bagian yang berkinerja andal dalam pelayanan dan bagian yang patah karena beban.

Industri Otomotif

Sektor otomotif merupakan salah satu konsumen terbesar kapasitas tempering di seluruh dunia. Roda gigi, poros engkol, poros bubungan, batang penghubung, poros gandar, pegas katup, dan komponen transmisi semuanya melewati tungku temper sebagai bagian dari jalur produksinya. Mobil penumpang modern berisi ratusan bagian baja yang diberi perlakuan panas, dan banyak di antaranya memerlukan temper untuk mencapai keseimbangan yang tepat antara kekuatan lelah dan ketahanan benturan. Sabuk jaring kontinu atau tungku perapian rol yang beroperasi 24 jam sehari merupakan perlengkapan standar di pabrik pemasok otomotif bervolume tinggi.

Manufaktur Bearing dan Roller

Cincin bantalan dan elemen penggulung memerlukan temper yang sangat presisi, biasanya dalam kisaran 150–180°C , untuk mencapai target kekerasan 58–64 HRC sekaligus menghilangkan sisa austenit dan memastikan stabilitas dimensi. Bahkan penyimpangan 10°C dari suhu temper yang ditentukan dapat menyebabkan kekerasan berada di luar toleransi. Inilah sebabnya mengapa produsen bantalan banyak berinvestasi dalam kualifikasi tungku dan sistem tungku temper yang sesuai dengan AMS 2750 / CQI-9.

Manufaktur Alat dan Die

Alat pemotong baja berkecepatan tinggi (HSS) biasanya diberi temper 540–560°C — sebuah proses yang disebut tempering pengerasan sekunder — dilakukan dua atau tiga kali untuk mengubah sisa austenit dan mengembangkan karbida sekunder yang menghasilkan kekerasan merah. Baja perkakas pengerjaan dingin seperti baja cetakan pengerjaan panas D2 atau H13 ditempa pada rentang suhu yang berbeda untuk mengoptimalkan sifat servis spesifiknya. Tungku temper batch kotak adalah pilihan paling umum untuk bengkel perkakas dan cetakan karena fleksibilitasnya dalam menangani berbagai ukuran komponen.

Komponen Dirgantara

Komponen roda pendaratan, pengencang, rangka struktural, dan bagian-bagian mesin semuanya memerlukan temper dalam kondisi yang dikontrol secara ketat. Tempering dirgantara harus mematuhi spesifikasi AMS 2759, yang menentukan rentang suhu yang diizinkan, waktu penahanan, posisi termokopel, dan persyaratan perekaman. Tungku temper yang digunakan di ruang angkasa biasanya dilengkapi dengan banyak termokopel, sistem kontrol redundan, dan perekaman siklus otomatis sepenuhnya dengan kemampuan penelusuran digital.

Manufaktur Musim Semi

Pegas katup, pegas suspensi, dan pegas industri diberi temper kira-kira 380–450°C untuk mengoptimalkan batas elastis dan umur lelahnya. Tungku temper sabuk jaring kontinu sangat ideal di sini karena kawat pegas atau pegas koil dapat mengalir dalam jumlah besar. Tempering yang tepat meningkatkan kekuatan lelah dengan merelaksasi tegangan sisa yang timbul selama proses penggulungan dan peening shot.

Tungku Temper vs. Tungku Annealing vs. Tungku Normalisasi

Ketiga jenis tungku ini semuanya digunakan untuk perlakuan panas, namun keduanya memiliki tujuan metalurgi yang berbeda secara mendasar. Membingungkannya menyebabkan kesalahan proses yang signifikan dan komponen yang terbuang.

• Tungku temper: Beroperasi di bawah suhu kritis yang lebih rendah (Ac1). Memanaskan kembali baja yang sudah dikeraskan untuk mengurangi kerapuhan sekaligus mempertahankan sebagian besar kekerasannya. Bahan awalnya adalah martensit (mengeras).
• Tungku anil: Memanaskan baja di atas Ac1 atau Ac3, kemudian mendingin dengan sangat lambat (seringkali di dalam tungku). Tujuannya adalah untuk melunakkan baja sepenuhnya, menghilangkan semua kekerasan, dan meningkatkan kemampuan mesin. Hasilnya adalah struktur yang lembut, ferit-perlit atau berbentuk bola.
• Normalisasi tungku: Memanaskan baja di atas Ac3 dan mendingin di udara tenang. Tujuannya adalah untuk memperhalus struktur butiran dan menghilangkan tekanan penempaan atau penggulungan, sehingga menghasilkan struktur perlit berbutir halus yang seragam dengan kekuatan sedang.

Perbedaan utamanya adalah tungku temper selalu digunakan setelahnya pengerasan, sebagai langkah perbaikan. Annealing dan normalisasi biasanya dilakukan sebelumnya pengerasan akhir, sebagai langkah persiapan. Kisaran suhu pengoperasian juga berbeda secara signifikan: tempering tetap di bawah 700°C, sedangkan anil dan normalisasi sering kali beroperasi di atas 800–950°C.

Parameter Proses Penting dalam Pengoperasian Temper Furnace

Melakukan tempering dengan benar membutuhkan lebih dari sekedar mengatur dial. Beberapa parameter yang saling berinteraksi harus dikelola secara bersamaan untuk mencapai hasil yang diinginkan secara konsisten.

Keseragaman Suhu

Survei keseragaman suhu (TUS) — seperti yang disyaratkan oleh AMS 2750 dan standar serupa — mengukur distribusi suhu aktual di seluruh zona kerja tungku menggunakan beberapa termokopel yang dikalibrasi. Tungku diklasifikasikan ke dalam kelas akurasi berdasarkan keseragamannya: Kelas 2 (±6°C) and Kelas 3 (±8°C) umum untuk komponen presisi, sedangkan Kelas 5 (±14°C) mungkin dapat diterima untuk aplikasi yang kurang kritis. Keseragaman suhu yang tidak memadai adalah salah satu penyebab utama penolakan lot perlakuan panas.

Waktu Rendam (Waktu Tahan)

Waktu perendaman dihitung berdasarkan ketebalan bagian — aturan praktisnya adalah ini Penampang 1 jam per inci (25 mm). , dengan minimal 1 jam. Waktu perendaman yang tidak mencukupi akan meninggalkan tegangan sisa pada bagian inti yang tebal. Waktu perendaman yang berlebihan pada suhu di atas 500°C untuk baja paduan tertentu berisiko menyebabkan penggetasan atau pertumbuhan butiran. Kedua ekstrem tersebut menurunkan kinerja.

Kepadatan Beban dan Pengaturan Bagian

Kelebihan beban pada tungku temper atau bagian yang menumpuk akan menghambat aliran udara dan menciptakan gradien suhu di dalam beban. Bagian-bagiannya harus diatur untuk memungkinkan sirkulasi udara yang memadai. Perlengkapan keranjang atau baki sering digunakan untuk menjaga pemisahan antar bagian. Dalam tungku kontinyu, kepadatan pemuatan sabuk (kg/m²) merupakan parameter proses yang penting.

Komposisi Suasana

Untuk komponen yang integritas permukaannya sangat penting — seperti roda gigi presisi atau balapan bantalan — atmosfer netral atau sedikit reduksi mencegah oksidasi dan dekarburisasi selama temper. Atmosfer nitrogen atau nitrogen-metanol biasanya digunakan dalam tungku temper yang dikontrol atmosfer. Bagian-bagian yang ditempa di udara terbuka pada suhu tinggi dapat mengembangkan lapisan oksida permukaan yang harus dihilangkan dengan cara peledakan atau penggulingan, sehingga menambah biaya dan waktu siklus.

Laju Pendinginan Setelah Tempering

Untuk sebagian besar baja karbon biasa dan baja paduan rendah, laju pendinginan setelah temper memiliki dampak minimal pada sifat akhir. Namun, untuk baja paduan tertentu – terutama yang mengandung Mn, Cr, Ni, atau P – pendinginan lambat pada suhu 375–575°C menyebabkan temper embrittlement, yaitu penurunan ketangguhan takik secara drastis. Baja ini harusnya air atau minyak padam setelah temper untuk melewati kisaran ini dengan cepat.

Efisiensi Energi dan Kemajuan Modern dalam Teknologi Temper Furnace

Biaya energi mewakili sebagian besar biaya operasional di fasilitas pengolahan panas mana pun. Desain tungku temper modern menggabungkan berbagai strategi untuk mengurangi konsumsi energi tanpa mengurangi kinerja metalurgi.

• Isolasi serat keramik: Dibandingkan dengan batu bata tahan api tradisional, serat keramik mengurangi penyimpanan panas di dinding tungku hingga 80%, mengurangi energi pemanasan dan waktu pendinginan secara signifikan.
• Kipas penggerak frekuensi variabel (VFD): Kipas sirkulasi dengan kontrol VFD menyesuaikan kecepatan aliran udara berdasarkan penyimpangan suhu aktual, sehingga mengurangi konsumsi energi motor kipas sebesar 20–40% dibandingkan dengan kipas berkecepatan tetap.
• Pemulihan limbah panas: Dalam tungku temper berbahan bakar gas, pembakar regeneratif atau penyembuhan menangkap panas buangan untuk memanaskan udara pembakaran, sehingga meningkatkan efisiensi termal sebesar 15–30%.
• Kontrol pemanasan multi-zona: Membagi tungku menjadi zona pemanasan yang dikontrol secara independen memungkinkan pembuatan profil suhu yang tepat, memastikan beban mencapai suhu target tanpa melampaui batas — menghindari energi yang terbuang dan mencegah tempering yang berlebihan.
• Integrasi Industri 4.0: Tungku temper modern semakin dilengkapi dengan integrasi SCADA, pemantauan OEE (Efektifitas Peralatan Keseluruhan) real-time, dan algoritma pemeliharaan prediktif yang mengingatkan operator akan degradasi elemen pemanas atau penyimpangan termokopel sebelum menyebabkan kegagalan proses.

Beberapa sistem tungku temper kontinu yang canggih kini mencapai konsumsi energi spesifik di bawah ini 0,15 kWh per kilogram baja olahan — peningkatan yang signifikan dibandingkan desain lama yang mengonsumsi 0,25–0,35 kWh/kg.

Cacat Tempering yang Umum dan Cara Temper Furnace Mencegahnya

Bahkan dengan tungku temper yang dirancang dengan benar, kesalahan proses dapat menyebabkan cacat yang mengganggu kinerja komponen. Memahami cacat ini dan akar penyebabnya membantu operator mengatur dan memelihara proses tempering dengan benar.

• Tempering yang tidak mencukupi (under-tempering): Akibat suhu yang terlalu rendah atau waktu perendaman yang terlalu singkat. Bagian tersebut mempertahankan kerapuhan yang berlebihan dan tegangan sisa. Dicegah dengan memverifikasi kalibrasi termokopel dan mematuhi waktu perendaman minimum.
• Terlalu mudah marah: Akibat suhu yang terlalu tinggi, waktu perendaman yang terlalu lama, atau siklus temper yang berulang. Kekerasan turun di bawah spesifikasi, dan kekuatan luluh berkurang. Dicegah dengan kontrol tungku yang akurat dan catatan siklus yang terdokumentasi.
• Kekerasan yang tidak seragam pada seluruh beban: Disebabkan oleh keseragaman suhu yang buruk di dalam tungku temper. Titik panas menyebabkan sifat mudah marah, sedangkan titik dingin menyebabkan sifat kurang marah. Dicegah dengan pengujian TUS secara teratur, perawatan kipas yang tepat, dan pengaturan beban yang benar.
• Oksidasi permukaan (skala): Disebabkan oleh tempering di udara pada suhu di atas 300°C. Dicegah dengan menggunakan suasana terkendali atau dengan menentukan langkah pembersihan pasca-temper.
• Penggetasan emosi: Terjadi pada baja paduan rentan yang ditempa atau didinginkan melalui rentang suhu kritis. Dicegah dengan pemilihan paduan, penghindaran kisaran suhu, atau pendinginan cepat setelah temper.
• Distorsi: Dapat terjadi jika bagian tersebut memanas atau mendingin secara tidak merata, terutama pada bagian yang tipis atau asimetris. Dimitigasi dengan pemasangan yang tepat, laju ramp yang lambat, dan distribusi panas yang seragam dari sistem kipas resirkulasi.
